Циркуляционные насосы с «мокрым» ротором
72
НасосныегруппыHEATMIX
4
Типысистемпервичныхконтуровинеобходимостьустановкигидравлическогоразделителя
(гидрострелки)всистемуотопления
НасосныегруппыHEATMIX,установленныесгидравлическимразделителем
НасосныегруппыHEATMIX,установленныебезгидравлическогоразделителя
• Первичныйконтурснасосом(например,котел
совстроеннымнасосом)
Гидравлический разделитель зачастую
используется для разделения первичного и
вторичного контуров. В этом случае первичный и
вторичный потоки независимы.
Гидроразделитель в системе отопления позволяет:
1) Обеспечить оптимальную работу всех насосов
и системы отопления в целом;
2) Избежать нагрева радиаторов от «паразитных»
течений;
Г
идроразделитель
Зона 1 Зона 2
Зона 3
Котел
Первичный контур
Вторичный контур
Первичный контур
Вторичный контур
Первичный контур
Зона 1 Зона 2
Зона 3
Котел
Вторичный контур
Первичный к
онтур
Зона 1 Зона 2
Зона 3
Первичный контур
Вторичный контур
Котел
Гидроразделитель,
встроенный в коллектор

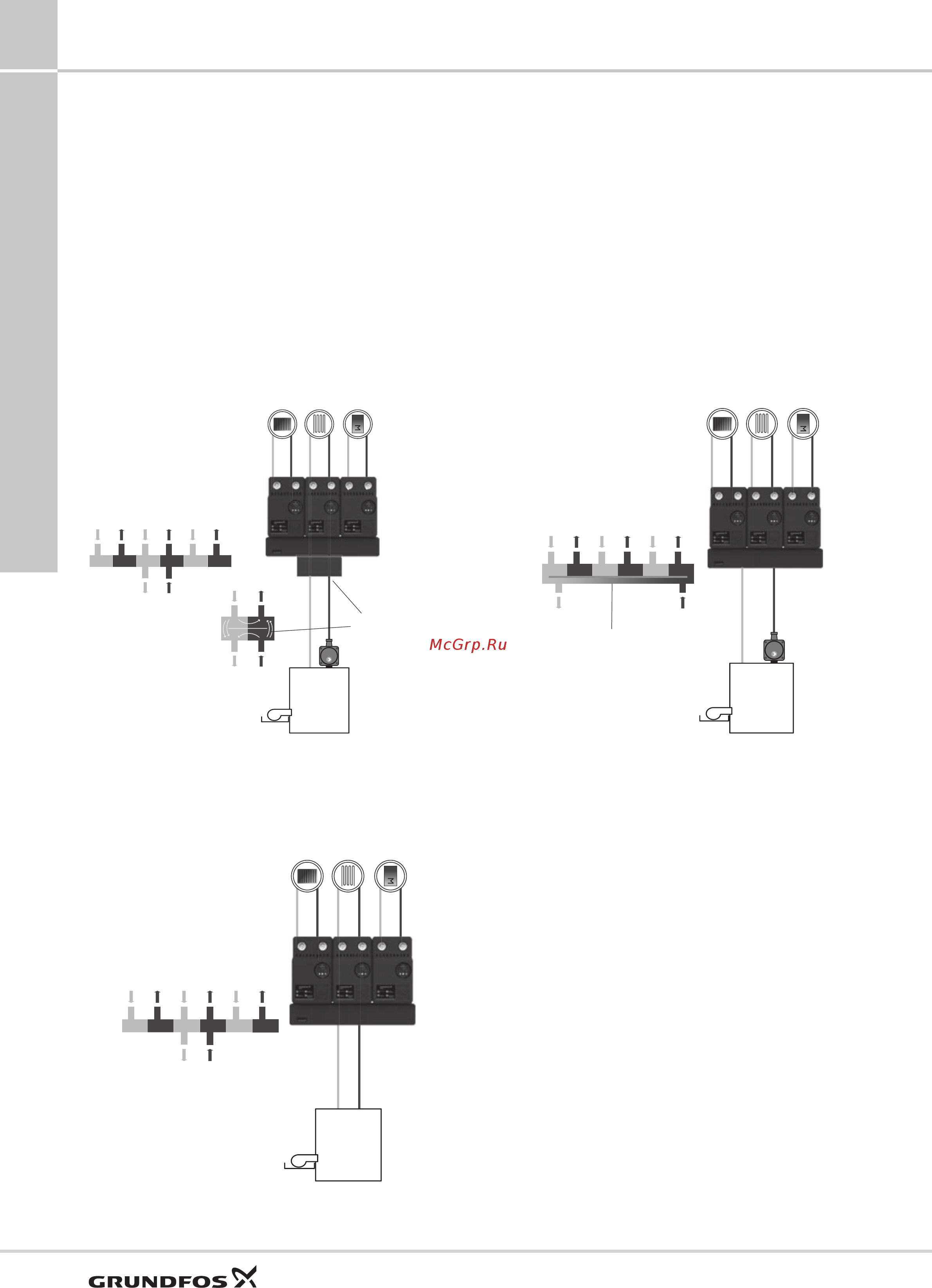

Рис.46 Пример монтажа насосных групп HEATMIX
с коллектором и отдельным гидроразделителем
Рис.47 Пример монтажа насосных групп HEATMIX
с коллектором со встроенным гидроразделителем
Рис.48 Пример монтажа насосных групп HEATMIX
с коллектором без гидроразделителя
3) Избежать шума в системе из-за повышенной скорости;
4) Избежать разбалансировки всей системы;
5) Защитить чугунный котел от теплового удара;
6) Упростить подбор насосов.
• Первичныйконтурбезнасоса(например,котел
безвстроенногонасоса)
Если в первичном контуре насос отсутствует,
гидравлический разделитель можно не устанавливать.
