Циркуляционные насосы с «мокрым» ротором
82
ЦиркуляционныенасосыCOMFORT
5
КонструкциянасосовCOMFORT
Коснтрукция насосов COMFORT позволяет отсое-
динить двигатель насоса от корпуса для упрощения
проведения технического обслуживания. Подшипник
ротора смазывается перекачиваемой жидкостью.
Насосы имеют следующие характеристики:
• детали, находящиеся в контакте с перекачиваемой
жидкостью, изолированы от статора, который
находится в герметичном кожухе из нержавеющей
стали;
• уменьшение трения в подшипнике и отсутствие
люфта обеспечивает значительное снижение
потребляемой мощности и шума.
ЭлектродвигательнасосовCOMFORT
Насосы COMFORT оснащены однофазными электро-
двигателями с постоянными магнитами, соответствую-
щими ГОСТ Р 51317.6.2 и ГОСТ Р 51317.6.3.
Электродвигательимеетзащитуполногоэлектри-
ческогосопротивленияитепловуюзащиту.
Для работы электродвигателя дополнительная
защитанетребуется.
Класс защиты: IP 42.
Класс нагревостойкости изоляции: F.

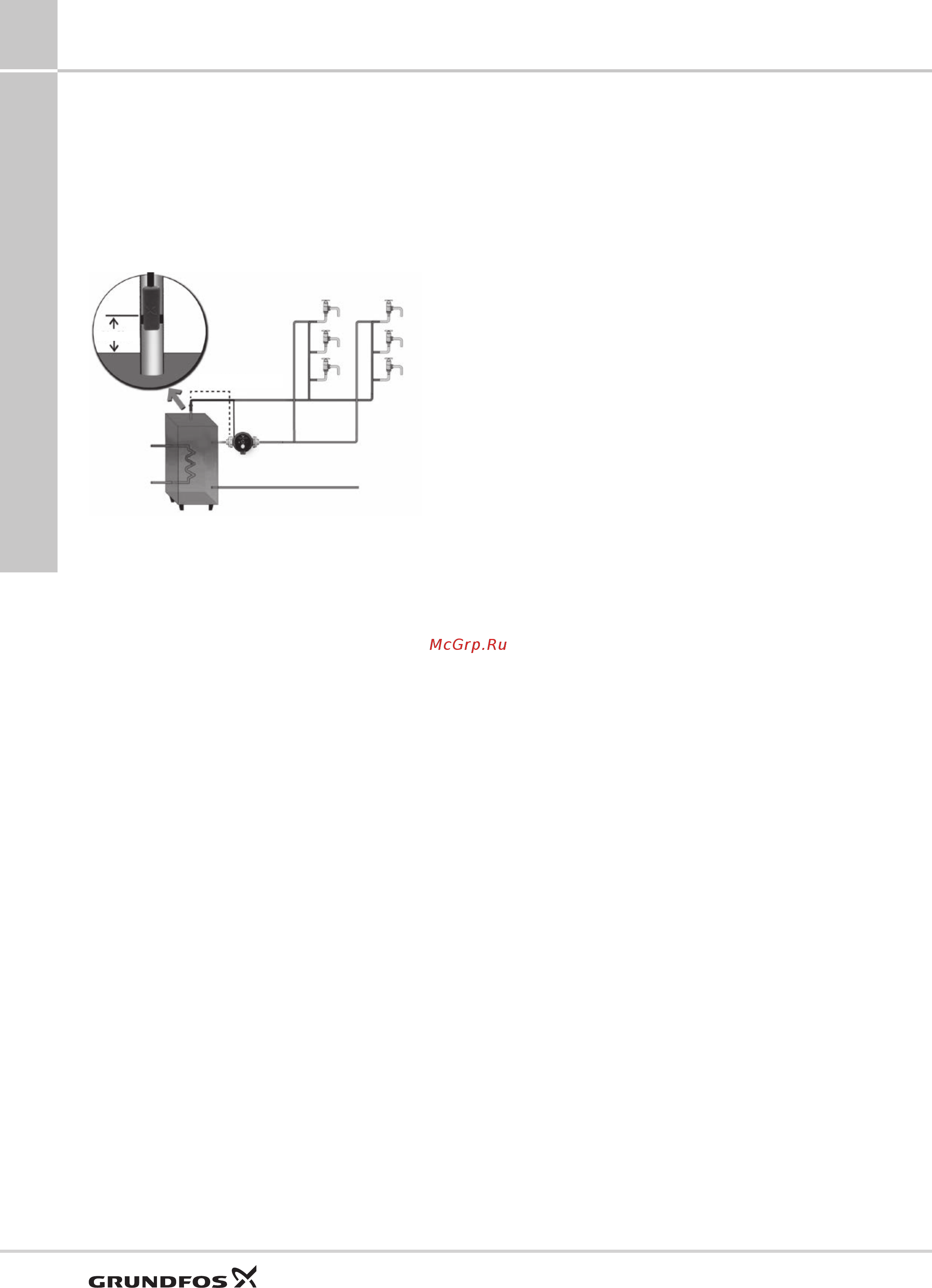

Установкатемпературногодатчика
Для применения режимов контроля температуры и
AUTOADAPT необходимо установить температурный
датчик, идущий в комплекте с насосом, в подающий
трубопровод на расстоянии от 20 до 50 см от осно-
вания выходного патрубка бойлера (см. рис 56). Этот
датчик и датчик температуры, установленный в насо-
се, используются для определения факта открытия
крана с горячей водой.
TM03 8990 4507
TM03 8989 4507TM03 9890 4507TM04 9359 4010
Макс. 2,5 м
20-50 см
Рис.56Насос COMFORT BA(X), BT(X) со встроенный
датчиком температуры
