Циркуляционные насосы с «мокрым» ротором
74
НасосныегруппыHEATMIX
4
Техническиеданныепринадлежностей

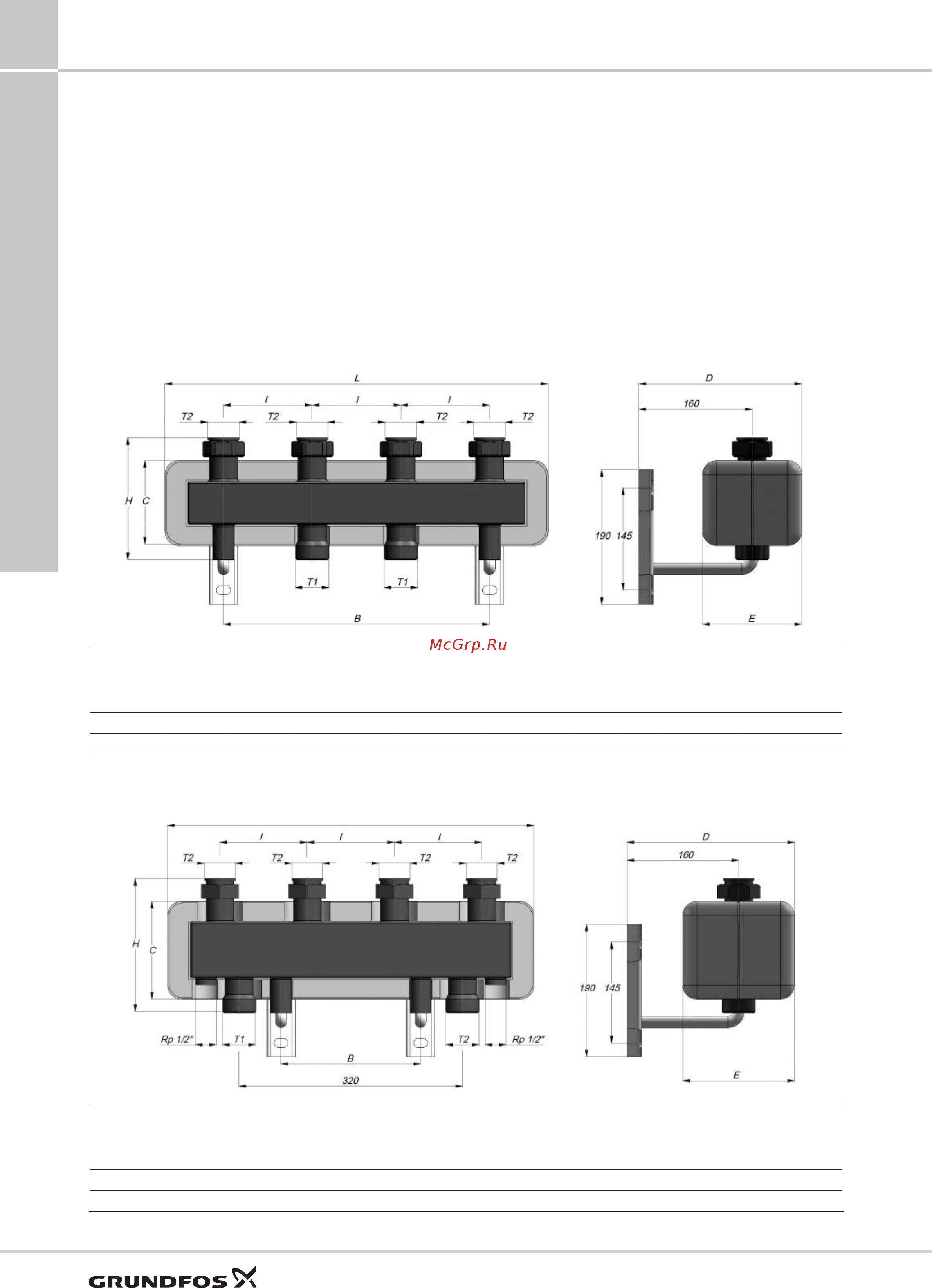

Габаритныеразмерыколлекторовбезгидроразделителя
Габаритныеразмерыколлекторовсгидроразделителем
Коллекторы
Распределительные коллекторы предназначены для
отвода или подвода теплоносителя в системах ото-
пления или ГВС. Они просты в установке, имеют
прочную конструкцию, компактны и характеризуются
низкими теплопотерями благодаря наличию кожуха из
изолирующего материала (пенополиуретана).
Коллекторы изготовлены в соответствии со стандар-
тами и могут быть установлены как с предварительно
смонтированными насосными группами, так и в тради-
ционной отопительной системе.
Помимо традиционных коллекторов предлагаются
также модификации с уже встроенным гидравлическим
разделителем (гидравлической стрелкой), которые
позволяют осуществлять разделение между основным
и вторичным контурами. Все коллекторы поставляются
с кронштейнами для настенного монтажа.
Номер
продукта
Кол-во
контуров
T1 T2 L H D I C B
E
Тепловая
мощность
(∆T20°K)
[кВт]
Номинальный
расход
[м³/ч]
98654091 2 G 1 ½" M G 1 ½" * 540 172 238 125 135 375 156 70 3
98653925 3 G 1 ½" M G 1 ½" * 790 172 238 125 135 625 156 70 3
* гайка
Номер
продукта
Кол-во
контуров
T1 T2 L H D I C B
E
Тепловая
мощность
(∆T20°K)
[кВт]
Номинальный
расход
[м³/ч]
98654097 2 G 1 ½" M G 1 ½" * 525 205 245 125 170 200 170 70 3
98654099 3 G 1 ½" M G 1 ½" * 790 205 245 125 170 450 170 70 3
* закручивающаяся гайка
