УСТАНОВКА

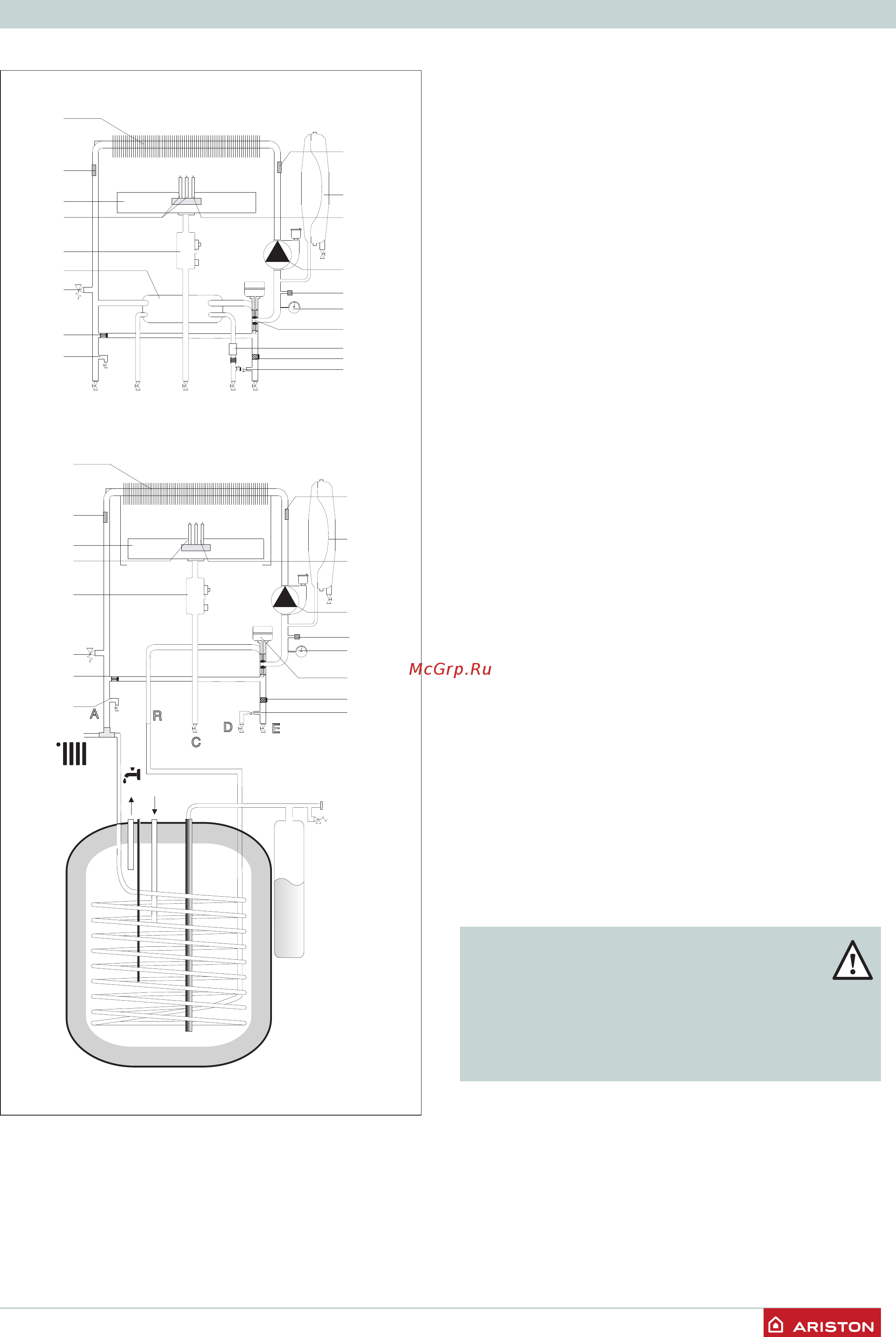

Гидравлическая схема
A B
C
D E
1
3
8
10
11
12
13
14
15
16
17
18
20
19
21
7
4
6
5
17
A
C
R
D
E
L
B
M
N
1
3
10
8
11
12
13
16
15
18
20
19
21
4
6
5
Обозначения
1. Первичный теплообменник
3. Датчик температуры воды на подаче в контур
отопления
4. Горелка
5. Электроды розжига
6. Газовый клапан
7. Вторичный пластинчатый теплообменник
8. Предохранительный клапан 0,3 МПа (3 бар)
10. Автоматический байпас
11. Сливной кран
12. Кран подпитки
13. Фильтр контура отопления
14. Датчик расхода в контуре ГВС
15. Трехходовой клапан
16. Манометр
17. Реле мин. давления
18. Циркуляционный насос с автоматическом
воздухоотводчиком
19. Электрод контроля пламени
20. Расширительный бак
21. Датчик температуры воды на обратной линии
контура отопления
Подсоединение дымохода
Колонка должна быть соединена с системой дымоудаления,
соответствующей требованиям действующих нормативов.
Проверьте исправное удаление продуктов сгорания,
замерив содержание CO2 при номинальном расходе
тепла. Данное значение не должно превышать значение,
указанное в таблице Технических данных .
Если фактическое значение будет выше, проверьте
исправность системы дымоудаления.
Если содержание CO2 невозможно привести к значению,
указанному в таблице Технических данных, не пользуйтесь
агрегатом.
ВАЖНО
Дымоходы удаления продуктов сгорания не
должны соприкасаться или располагаться рядом с
возгораемыми материалами и не должны проходить
через конструкции или стены из возгораемого
материала.
ОСТОРОЖНО!
УБЕДИТЕСЬ, ЧТО ТРУБОПРОВОДЫ
ПОДАЧИ ВОЗДУХА И ОТВОДА
ПРОДУКТОВ СГОРАНИЯ СВОБОДНЫ ОТ
СТОРОННИХ ПРЕДМЕТОВ И НЕ ИМЕЮТ
НЕПЛОТНОСТЕЙ.
