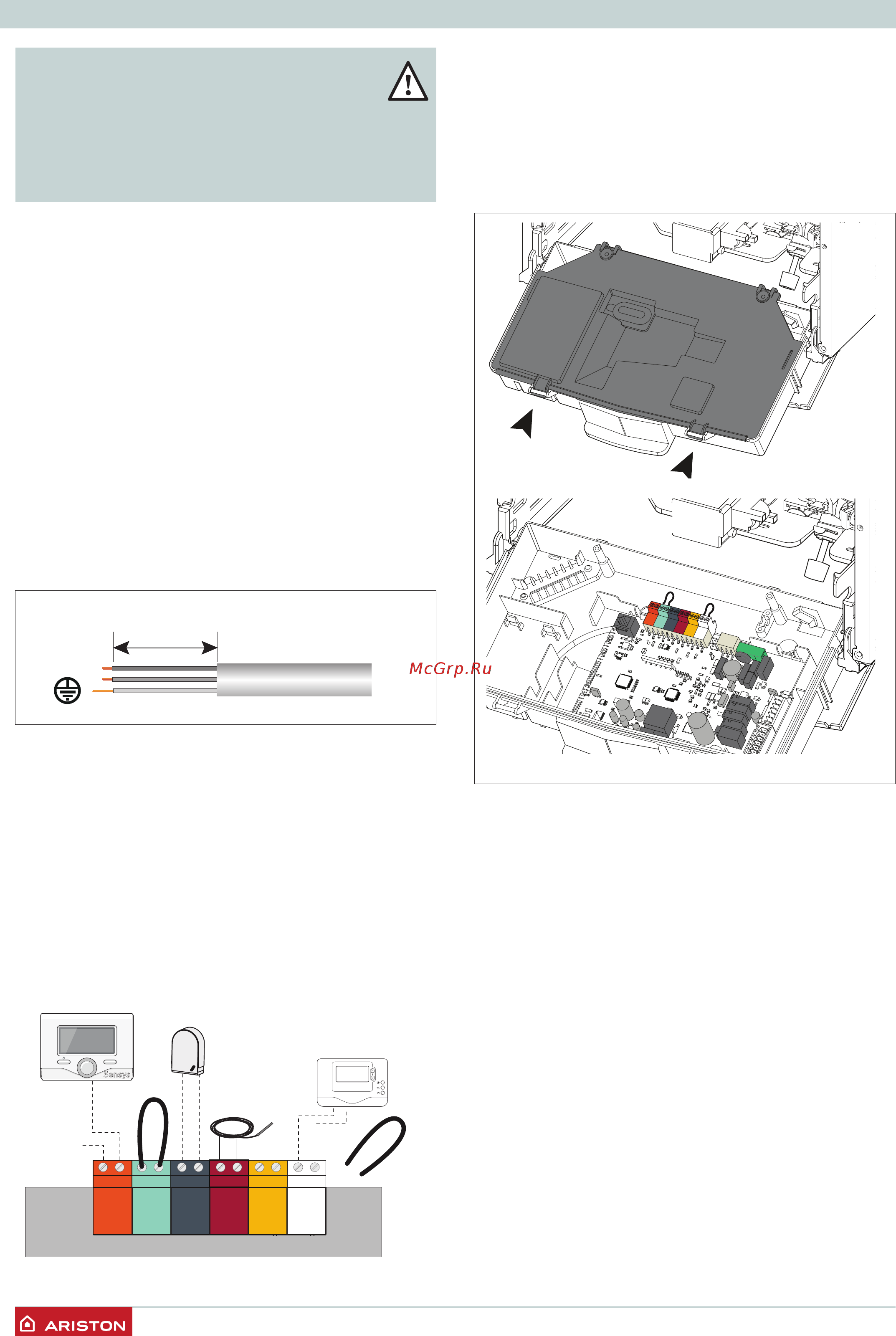

12 /
УСТАНОВКА
Подключение к электрической сети
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить все
электрические соединения котла.
Производитель не несёт ответственности за ущерб, причиненный
отсутствием надлежащего заземления или ненадлежащими
параметрами сети электропитания.
Убедитесь, что система рассчитана на максимальную мощность,
потребляемую котлом (см. паспортную табличку). Убедитесь, что
используются проводники сечением не менее 0,75 мм2.
Для правильной и безопасной работы котел должен быть
ОБЯЗАТЕЛЬНО надежно заземлён.
Питание осуществляется от сети 230 В, 50 Гц (L, N + PE) с
соблюдением полярности и заземляющим проводником.
При необходимости замены кабеля электропитания обращайтесь
к квалифицированному специалисту. Заземляющий провод
(желтый или зеленый) должен иметь большую длину, чем фазный
провод или нейтраль.
Кабель электропитания
Внимание!
Подключение котла к сети электропитания следует
выполнять через постоянное соединение (не допускается
использование штепсельной вилки) через двухполюсный
выключатель с минимальным расстоянием между
контактами не менее 3 мм. Строго запрещается использовать
многовыводные штекеры, удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.
H05V2V2-F
60
N
L
ОСТОРОЖНО!
ПЕРЕД ПРОИЗВОДСТВОМ
РАБОТ НА КОТЛЕ ОТКЛЮЧИТЕ
ЕГО ЭЛЕКТРОПИТАНИЕ ВНЕШНИМ
ДВУХПОЛЮСНЫМ ВЫКЛЮЧАТЕЛЕМ
УСТАНОВИТЕ В ПОЛОЖЕНИЕ OFF ВЫКЛ.
Подключение дополнительных устройств
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- Снимите переднюю панель
- Поверните панель управления, потянув ее вперед
- Освободите два зажима, чтобы иметь доступ к клеммам
внешних подключений и основной плате.
Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS - Подключение приборов терморегуляции
(плавного регулирования)
TA2 - Комнатный термостат 2
SE - Наружный датчик температуры
TNK - Датчик NTC бойлера - CLAS X SYSTEM
SOL - Датчик температуры солнечного коллектора
TA1 - Комнатный термостат зоны отопления 1
Для получения более подробных сведений по имеющимся
принадлежностям см. наши специальные каталоги
соответствующих устройств.
Подключение комнатного термостата
− Освободите с помощью отвертки фиксатор провода и
снимите с клемм перемычку.
− Подключите провода термостата по одному , как показано на
рисунке.
− Убедитесь, что провода подключены надежно и не
натягиваются при открытии и закрытии крышки панели
управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
BUS
T B
FLOOR
TA2
SE TNK SOL TA1
CN1
Датчик температуры
солнечного коллектора
Комнатный термостат 1
OK
Sensys
Блок дистанционного
управления
1 2 3 4 5 6 7
Датчик NTC бойлера(*)
(*) = CLAS S SYSTEM
(*) CLAS X SYSTEM
BUS
T B
TA2 SE TNK SOL TA1
