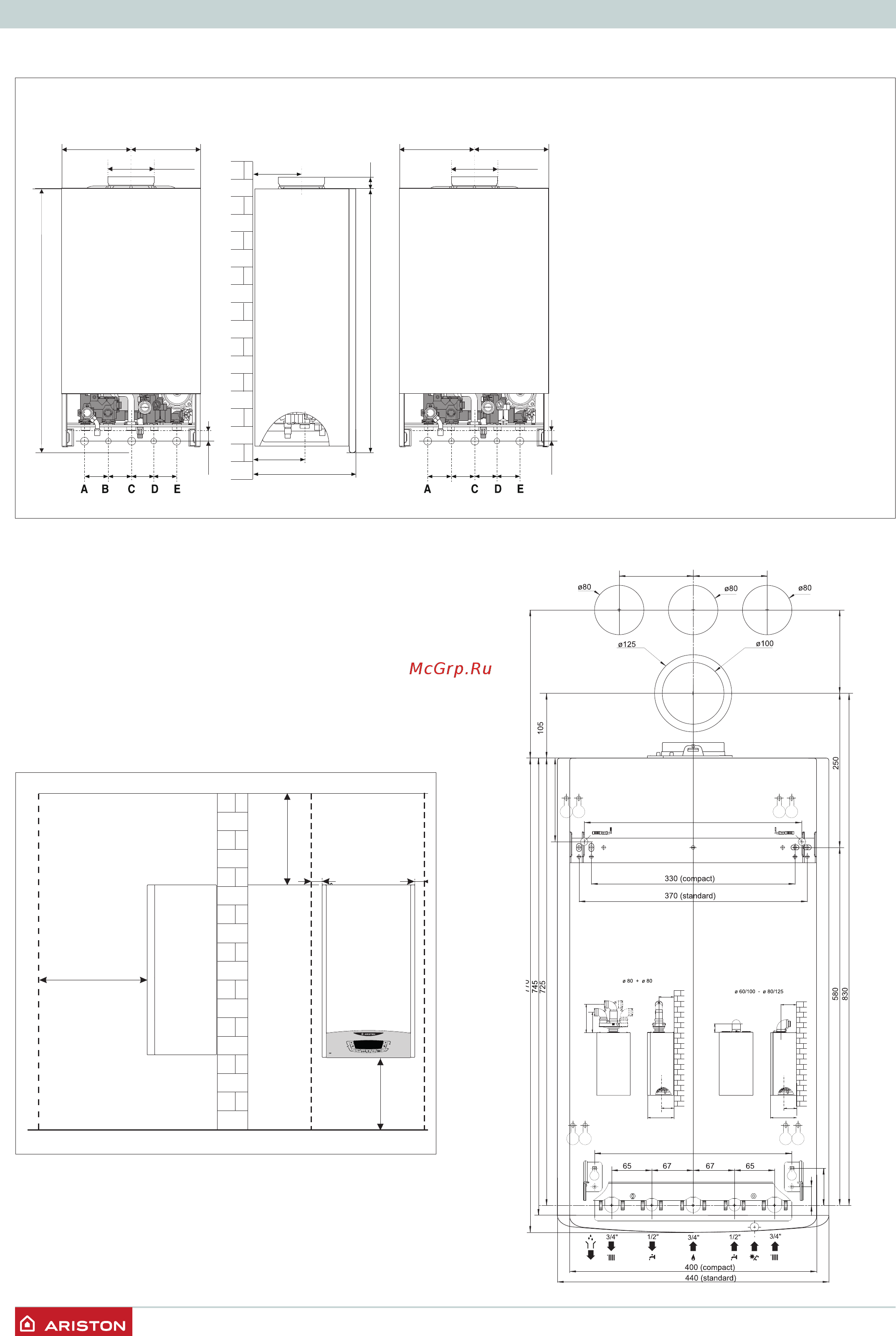

ОПИСАНИЕ КОТЛА
Установочный шаблон
28
770
200
150
315
/R
R
125
130
200
191
65 6567
65 6767
35770
125
130
28
220 220
6567
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
R. Возврат из бойлера
Размеры
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте строительный уровень,
котел должен находиться в строго вертикальном положении.
450
053
003
50 50
353 (compact)
240
120 120
135
136
420020152000
30
60
320
334
180
150
315
150
315
180
105
243
CLAS X 24 CF
CLAS X SYSTEM 24 CF
CLAS X SYSTEM 28 CF
