1
D
Anwendungsbereich
Das Filtersystem darf nur zusammen mit einem original
GROHE Red Kochendwasser-Speicher und Armatur betrieben
werden.
Das Filtersystem misst mit einem Sensor den Durchfluss und
errechnet daraus die Restkapazität der Filterkartusche in
Abhängigkeit von der eingestellten Literleistung. Wird die in
der Anzeigeeinheit eingestellte Literleistung der Filterkar-
tusche überschritten, werden die Werte negativ angezeigt.
Außerdem überwacht der Sensor die maximale Einsatzdauer
der Filterkartusche. Wird die maximale Einsatzdauer von 12
Monaten überschritten, blinkt die Restkapazität der Filter-
kartusche.
Das Filtersystem reduziert die Karbonathärte und muss in
Regionen mit einer Karbonathärte über 12 °KH verwendet
werden.
Das Wasserfiltrat ist gemäß EN 1717 in die Kategorie 2
eingestuft.
Technische Daten
• Fließdruck:
- min. 0,1 MPa
- empfohlen 0,2 – 0,5 MPa
• Betriebsdruck: max. 0,2 – 0,8 MPa
• Batterie Sensor: 3 V-Lithium Batterie (Typ CR 2032)
• Schutzart Anzeigeeinheit (Wandmontage): IPX4
• Schutzart Sensor: IPX8
Zulassung und Konformität
Die Übereinstimmungserklärungen können unter der folgen-
den Adresse angefordert werden:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Installation
Maßzeichnung auf Klappseite I beachten.
Anschluss Filterkopf und Filter, siehe Technische
Produktinformation des Filterkopfes und der Filterkartusche
und Klappseite II, Abb. [1]. Fließrichtung beachten.
1. Druckschlauch (A) am Eingang des Filterkopfes montieren.
2. Sensor (B) am Ausgang des Filterkopfes montieren. Der
Sensor (B) muss horizontal montiert werden.
3. Anzeigeeinheit (C) montieren.
Geeignete Schrauben und ggf. Dübel verwenden (nicht im
Lieferumfang enthalten).
Anschluss Filtersystem, siehe Abb. [2].
1. Druckschlauch (D) auf Sensor (B) schrauben.
2. Druckschlauch (A) des Filtersystems auf Adapter (E) [Duo]
oder direkt auf den Kaltwasseranschluss [Mono] schrauben.
3. Das GROHE Red-Kochendwasser-System gemäß der dem
Produkt beiliegenden Technischen Produktinformation
montieren.
Spannungsversorgung des GROHE Red
Kochendwasser-Speichers noch nicht herstellen!
Kaltwasserzufuhr öffnen und Anschlüsse auf Dichtheit
prüfen.
Karbonathärte am Filterkopf einstellen, siehe Abb. [3].
Karbonathärte an der Bypass-Einstellung des Filterkopfs auf
lokale Verhältnisse einstellen, siehe Tabellenspalte A auf
Seite III.
Die Karbonathärte kann beim zuständigen Wasserversorger
erfragt werden.
Die im Filterkopf eingestellte Bypass-Einstellung, muss als
Litervorgabe in die Anzeigeeinheit (C) übertragen werden,
siehe Abb. [4].
Einstellung der Litervorgabe (werksseitig sind 600 Liter
voreingestellt), siehe Abb. [4].
Der Wert der Litervorgabe ist abhängig von der Karbonathärte
gemäß Tabellenspalte B auf Seite III.
Wartung
Filter
Zum Filterwechsel siehe Technische Produktinformation der
Filterkartusche.
Rücksetzen der Filterkapazität an der Anzeigeeinheit (C),
siehe Klappseite II, Abb. [4].
Nach dem Einsetzen einer neuen Filterkartusche muss die
Filterkapazität wie folgt wieder zurückgesetzt werden:
Hinweis: Die programmierte Litervorgabe der Filterkartusche
bleibt erhalten.
Batterie (F), siehe Abb. [5] und [6].
Batterie spätestens 7 Jahre nach Inbetriebnahme der Armatur
ersetzen.
1. Schraube (G) lösen und Deckel (H) abnehmen, siehe
Abb. [5].
2. Batterie (F) herausnehmen und austauschen, siehe
Abb. [6]. Achtung: Polung beachten!
Hinweis: Die vom Benutzer gespeicherten Einstellungen
bleiben auch nach einem Batteriewechsel oder bei entladener
Batterie erhalten.
Montage in umgekehrter Reihenfolge.
Entsorgungshinweis
Batterien gemäß den landesspezifischen Vorschriften
entsorgen!
Dieses Produkt entspricht den Anforderungen der
entsprechenden EU-Richtlinien.

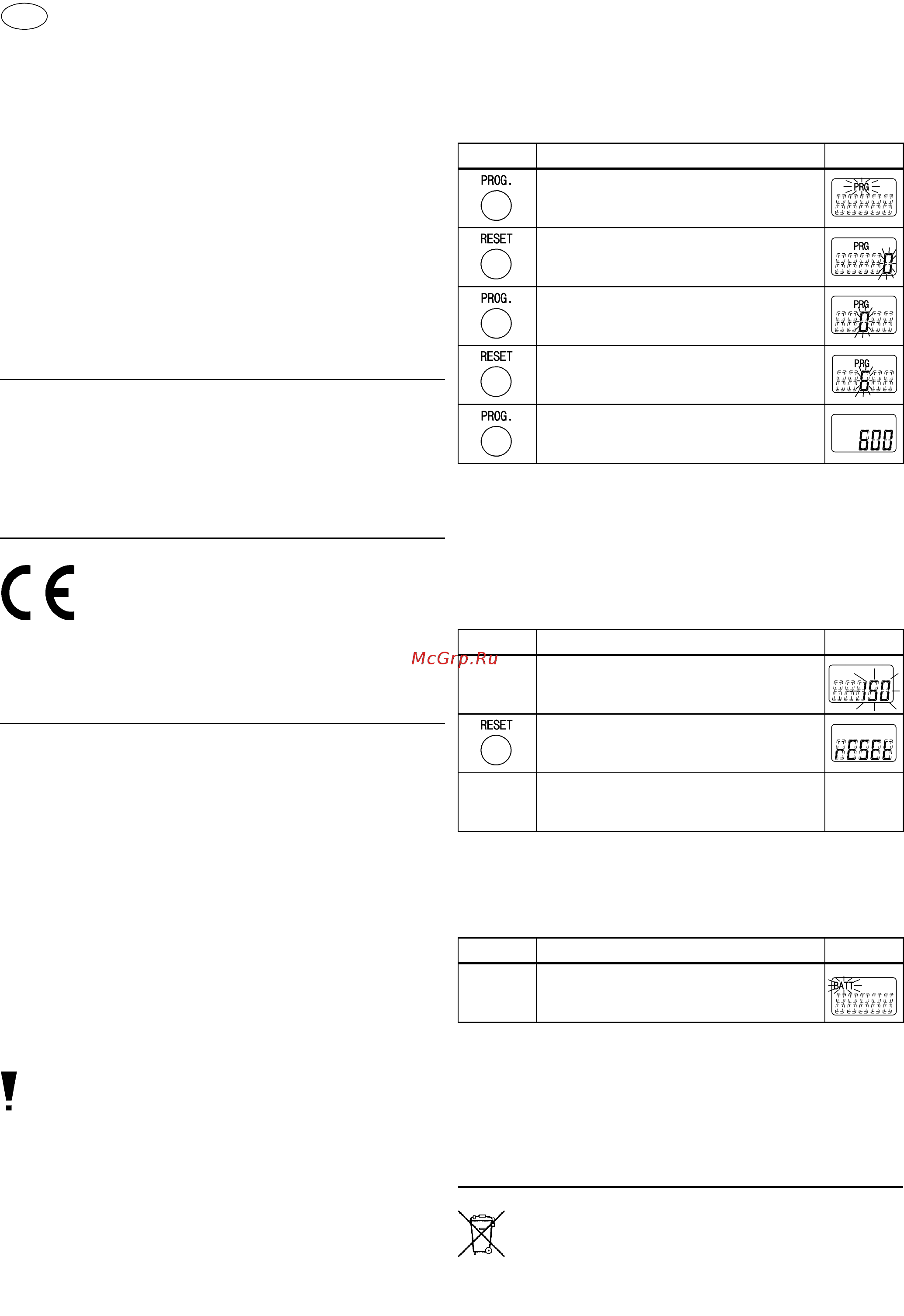

Taste Anzeige
Taste PROG kurz drücken
(PRG blinkt)
Taste RESET kurz drücken, um zur
Programmierung der Litervorgabe zu
gelangen (00000 blinkt)
Taste PROG so oft drücken, bis die
gewünschte Position erreicht ist
(00000 Ziffer blinkt)
Taste RESET so oft drücken, bis die
gewünschte Ziffer erreicht ist
(00600 Ziffer blinkt)
Taste PROG so oft drücken, bis das
Menü verlassen wird (PRG erlischt und
der eingestellte Wert erscheint)
Taste Anzeige
Anzeige blinkt
(negative Litervorgabe, z. B. -1 oder
Restkapazität z. B. 150 blinkt)
Taste RESET 3 Sekunden drücken
(rESEt erscheint)
Die Daten für Zeit und Literleistung
sind zurückgesetzt
Taste Anzeige
Anzeige BATT blinkt
(Batterie ist entladen und muss
ausgetauscht werden)
