Domaine d'application
Le système de filtre doit être utilisé exclusivement avec un
réservoir et la robinetterie d’eau bouillante d’origine GROHE Red.
Le système de filtre mesure le débit à l’aide d’un capteur
et calcule ainsi la capacité restante de la cartouche de filtre,
en fonction de la capacité réglée. Si la capacité de la
cartouche de filtre réglée dans l’unité d’affichage est
dépassée, les valeurs sont affichées de façon négative.
En outre, le capteur contrôle la durée d’utilisation maximale
de la cartouche de filtre. Si la durée d’utilisation maximale
de 12 mois est dépassée, la capacité restante de la cartouche
de filtre clignote.
Le système de filtre réduit la dureté carbonatée et doit être
utilisé dans les régions où la dureté carbonatée est supérieure
à 12 °KH.
Le filtrat d’eau est classé dans la catégorie 2 conformément
à la norme EN 1717.
Caractéristiques techniques
• Pression dynamique :
- min. 0,1 MPa
- recommandée 0,2–0,5 MPa
• Pression de service : 0,2–0,8 MPa max.
• Pile du capteur : pile lithium 3 V (type CR 2032)
• Indice de protection de l’unité d’affichage
(montage mural) : IPX4
• Indice de protection du capteur : IPX8
Homologation et conformité
Vous pouvez nous contacter à l’adresse suivante pour obtenir
ces déclarations de conformité :
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Installation
Tenir compte de la cote du schéma sur le volet I.
Raccordement tête de filtre et filtre, voir Documentation
technique sur la tête de filtre et la cartouche de filtre ainsi que
le volet II, fig. [1]. Tenir compte du sens d’écoulement de l’eau.
1. Monter le flexible de pression (A) à l'entrée de la tête de filtre.
2. Monter le capteur (B) à la sortie de la tête de filtre.
Le capteur (B) doit être monté à l’horizontale.
3. Monter l'unité d'affichage (C).
Utiliser des vis appropriées et des chevilles si nécessaire
(non fournies avec le produit).
Raccordement du système de filtre, voir fig. [2].
1. Visser le flexible de pression (D) sur le capteur (B).
2. Visser le flexible de pression (A) du système de filtre sur
l’adaptateur (E) [Duo] ou directement sur le raccordement
d’eau froide [Mono].
3. Monter le système d’eau bouillante GROHE Red en
respectant les instructions de la documentation technique
fournie avec le produit.
Ne pas brancher l’alimentation électrique du réservoir
d’eau bouillante GROHE Red à ce stade !
Ouvrir l’alimentation en eau froide et vérifier l’étanchéité
des raccordements.
Régler la dureté carbonatée sur la tête de filtre, voir fig. [3].
Régler la dureté carbonatée au niveau du réglage de
dérivation de la tête de filtre en fonction des conditions locales,
voir la colonne A du tableau page III.
Vous pouvez vous renseigner sur la dureté carbonatée auprès
de la compagnie des eaux compétente.
Le réglage de dérivation sélectionné dans la tête de filtre doit
être transmis à l’unité d’affichage (C) comme indication de
capacité, voir fig. [4].
Réglage de la capacité (préréglé sur 600 litres par défaut),
voir fig. [4].
La valeur de la capacité dépend de la dureté carbonatée,
conformément à la colonne B du tableau page III.
Maintenance
Filtre
Pour le remplacement du filtre, consulter la documentation
technique fournie avec la cartouche de filtre.
Réinitialisation de la capacité du filtre sur l'unité
d'affichage (C), voir volet II, fig. [4].
Une fois qu'une cartouche de filtre neuve a été mise en place,
la capacité de filtre doit être réinitialisée comme suit :
Remarque : La capacité programmée de la cartouche de filtre
reste inchangée.
Pile (F), voir fig. [5] et [6].
Remplacer la pile au plus tard 7 ans après la première mise
en service de la robinetterie.
1. Dévisser la vis (G) et retirer le couvercle (H), voir fig. [5].
2. Retirer la pile (F) et la remplacer, voir fig. [6]. Attention :
Respecter la polarité !
Remarque : Les paramètres mémorisés par l’utilisateur sont
conservés même après remplacement de la pile ou si la pile
est déchargée.
Le montage s’effectue dans l’ordre inverse de la dépose.
Remarque sur l’élimination des déchets
Jeter les piles conformément à la réglementation
correspondante de votre pays !
Ce produit est conforme aux réglementations
européennes.

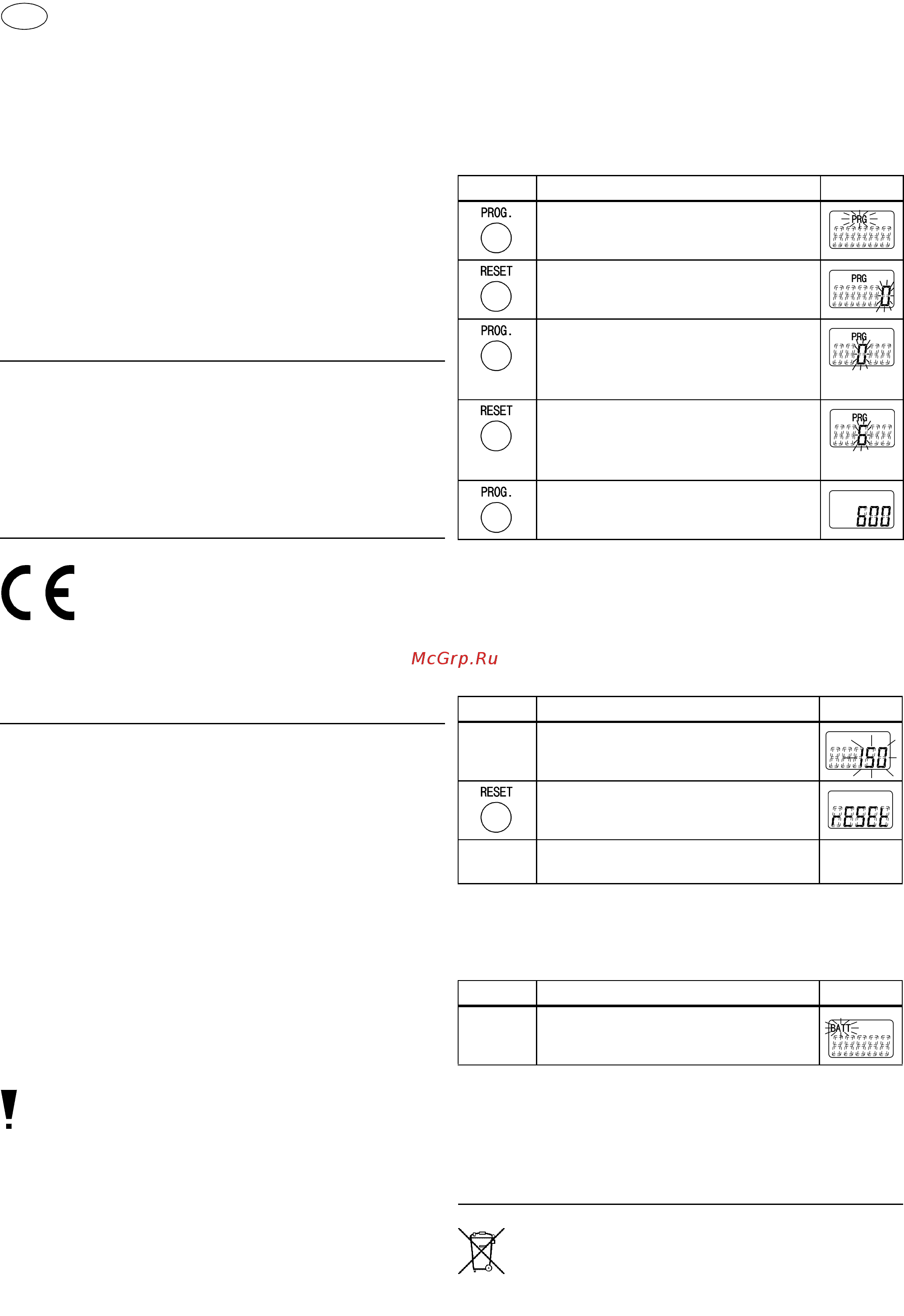

Touche Affichage
Appuyer brièvement sur la touche
PROG (PRG clignote)
Appuyer brièvement sur la touche
RESET pour passer à la programmation
de la capacité (00000 clignote)
Appuyer plusieurs fois sur la touche
PROG jusqu’à ce que la position
souhaitée soit atteinte (le chiffre 00000
clignote)
Appuyer plusieurs fois sur la touche
RESET jusqu’à ce que le chiffre
souhaité soit atteint (le chiffre 00600
clignote)
Appuyer plusieurs fois sur la touche
PROG jusqu’à quitter le menu (PRG
s’éteint et la valeur réglée s’affiche)
Touche Affichage
L’affichage clignote
(capacité négative, p. ex -1 ou
capacité restante p. ex 150 clignote)
Appuyer sur la touche RESET
pendant 3 secondes (rESEt s’affiche)
Les données de temps et de capacité
sont réinitialisées
Touche Affichage
L’affichage BATT clignote
(la pile est déchargée et doit être
remplacée)
