РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

910.000.1 -

НГ

11. ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ

11.1 ДЫМООТВОДЯЩИЙ КОМПЛЕКТ ТИПА B23

Выполнить присоединение к дымоходу при помощи металлической или пластиковой трубы с

внутренним диаметром 80 мм; труба должна быть устойчивой к износу, высоким температурам

(<120°С), а также агрессивному воздействию продуктов сгорания и их конденсатов.

Перед присоединением к дымоходу вставить дымоотводящий патрубок и подключить

термостат-датчик тяги к электрическому разъему.

Рекомендуется выполнять присоединение

котла к дымоходу таким образом, чтобы оставалась

возможность последующего отсоединения для облегчения операций технического обслуживания.

Внимание! Горизонтальные отрезки трубы должны иметь наклон 3° по направлению к котлу.

Аксессуары из пластика (диаметр 80 мм) можно использовать для присоединения к дымоходу одного

котла или каскада котлов

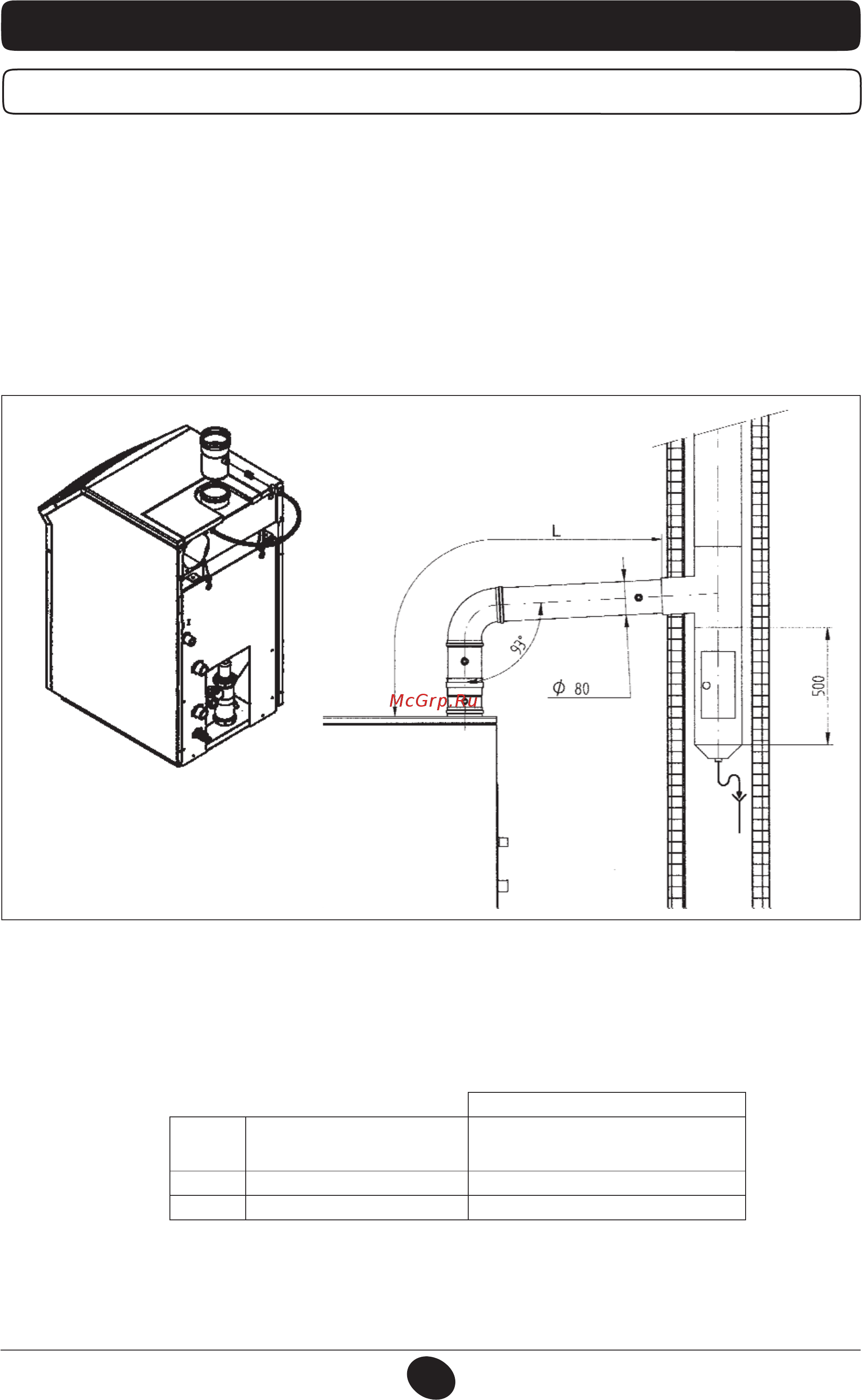

Рисунок 7

Макс. длина вытяжных труб – модель HT 1.450

(

L) : 30 м

Макс. длина вытяжных труб – model HT 1.650

(

L) : 20 м

Каждый 90° изгиб уменьшает максимальную длину труб на: 1 м

Каждый 45° изгиб уменьшает максимальную длину труб на: 0.5 м

ТАБЛИЦА ДОПУСТИМЫХ ДАВЛЕНИЙ ДЫМОВЫХ ГАЗОВ

Каскадное решение

ΔP

допустимое давление для

трубы

B23 Ø 80

ΔP допустимое давление с

невозвратным клапаном Clapet Ø

80/110

HT 1.450 150 110

HT 1.650 150 100
