РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ
910.000.1 - АНГ
73
020503_0600
020503_0500

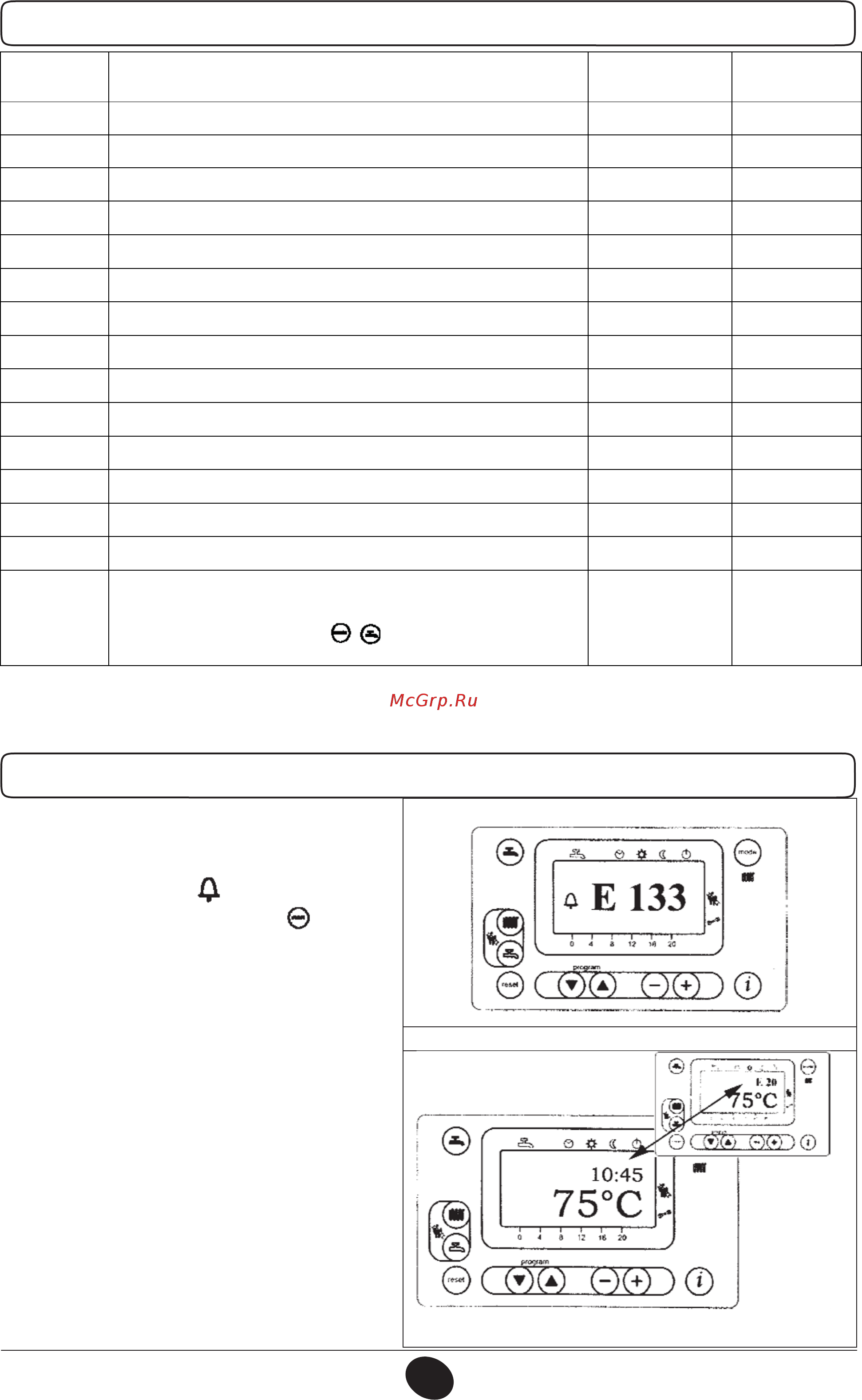

3.7 ТАБЛИЦА ПАРАМЕТРОВ ДЛЯ УСТАНОВКИ ПОЛЬЗОВАТЕЛЕМ
№
параметра
Описание
параметра
Значение
,
установленное
на
фабрике
Интервал
Р1
Установка времени
-
0…23:59
Р5
Установка минимальной температуры системы отопления (°С)
25
25…80
Р11
Начало первой фазы суточного автоматического рабочего цикла
системы отопления
6:00
00:00….24:00
Р12
Завершение первой фазы суточного автоматического рабочего
цикла системы отопления
22:00
00:00….24:00
Р13
Начало второй фазы суточного автоматического рабочего цикла
системы отопления
0:00
00:00….24:00
Р14
Завершение второй фазы суточного автоматического рабочего
цикла системы отопления
0:00
00:00….24:00
Р15
Начало третьей фазы суточного автоматического рабочего цикла
системы отопления
0:00
00:00….24:00
Р16
Завершение третьей фазы суточного автоматического рабочего
цикла системы отопления
0:00
00:00….24:00
*Р31
Начало первой фазы суточного автоматического рабочего цикла
системы ГВС (*)
0:00
00:00….24:00
*Р32
Завершение первой фазы суточного автоматического рабочего
цикла системы ГВС (*)
24:00
00:00….24:00
*Р33
Начало второй фазы суточного автоматического рабочего цикла
системы ГВС (*)
0:00
00:00….24:00
*Р34
Завершение второй фазы суточного автоматического рабочего
цикла системы ГВС (*)
0:00
00:00….24:00
*Р35
Начало третьей фазы суточного автоматического рабочего цикла
системы ГВС (*)
0:00
00:00….24:00
*Р36
Завершение третьей фазы суточного автоматического рабочего
цикла системы ГВС (*)
0:00
00:00….24:00
*Р45
Отключение суточных рабочих циклов для систем отопления и ГВС
(фабричных значений). Нажимайте одновременно в течение не менее 3
сек. кнопки - + , на дисплее появится номер «1». Для выхода
нажимайте одну из двух кнопок
.
0
0…1
(*) Параметры от Р31 до Р36 выводятся на экран только если установлена суточный рабочий цикл
системы ГВС, описанная в главе 14 Инструкции для технических специалистов (параметр Н91).
3.8 ИНДИКАЦИЯ НЕИСПРАВНОСТЕЙ И ПЕРЕЗАПУСК КОТЛА
В случае неисправности на дисплее
появляется мигающий код неисправности.
На основном дисплее одновременно с кодом
высвечивается символ
(Рисунок
4).
Для перезагрузки нажмите кнопку
и
удерживайте её не менее 2 секунд
.
Рисунок 4
На дополнительном дисплее индикация
неисправности происходит при помощи
попеременно сменяющих друг друга кода
неисправности и значения времени (Рисунок
4.1). В данном случае перезапуск котла
возможен только после устранения причины
неисправности.
Рисунок 4.1
