РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 -
А
НГ
83
Крышка
Клеммная ко
р
обка М3
Крышка
Клеммная ко
р
обка М2
Клеммная ко
р
обка М1

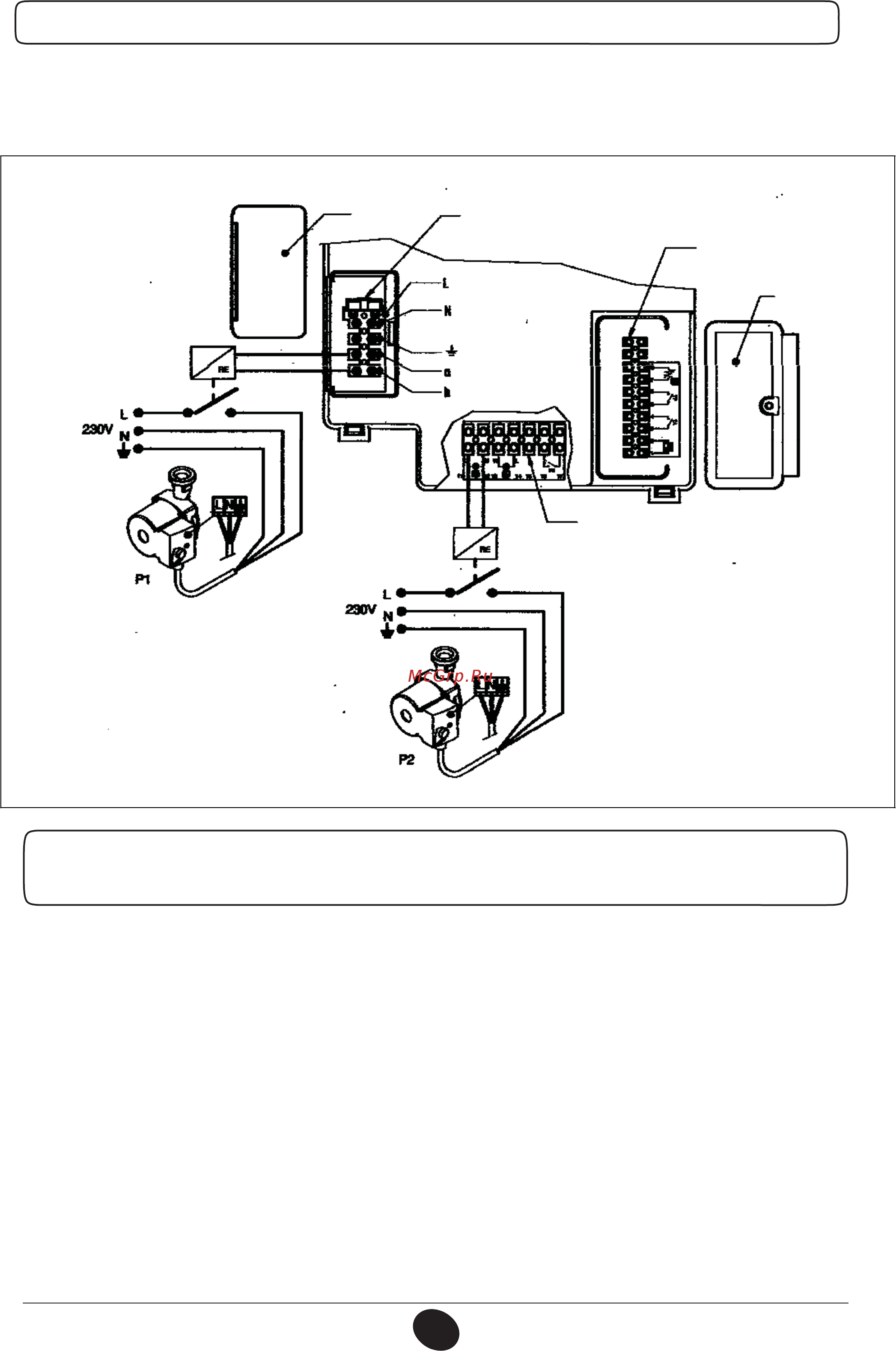

12.2 ПРИСОЕДИНЕНИЕ НАСОСОВ КОНТУРА ОТОПЛЕНИЯ
Насосы контура отопления (Р1 и Р2) должны быть подключены к электропитанию согласно схеме, приведенной
на Рис.9.
Между электронной платой котла и насосами необходимо установить реле.
Рисунок 9
12.3 ЭЛЕКТРИЧЕСКИЕ ПРИСОЕДИНЕНИЯ КЛЕММНЫХ КОРОБОК К
КОТЛУ
Чтобы получить доступ к клеммным коробкам М1 и М2, поверните панель управления вниз и снимите
две предохранительные крышки. (см. Рис.8).
Клеммы 1-2: подсоединение климатического регулятора фирмы SIEMENS модели QAA73
(заказывается отдельно). Не нужно соблюдать полярность соединений. Удалить перемычку между
клеммами 3-4 «ТА».
Для правильной установки и программирования данного устройства изучите приложенную к нему
инструкцию
Клеммы 3-4: «ТА» подсоединение комнатного термостата. Нельзя использовать термостаты с
предварительным сопротивлением. Проверьте, чтобы отсутствовало напряжение на концах
проводов, присоединяемых к термостату.
Клеммы 5-6: «ТР» подсоединение термостата для оборудования «теплые полы» (заказывается
отдельно).
Проверьте, чтобы отсутствовало напряжение на концах проводов, присоединяемых к термостату.
Клеммы 7-8: подсоединения датчика уличной температуры фирмы SIEMENS модели QAС
34
(заказывается отдельно). Для правильной установки данного устройства изучите приложенную к
нему инструкцию.
Клеммы 9-10: подключение датчика приоритета контура ГВС (заказывается отдельно). Данное
устройство предназначено для одноконтурных котлов с внешним бойлером.
Клеммы а-b (230В переменного тока; 50 Гц; 1А макс.; cos φ >0,8): электропитание для
циркуляционного насоса котла
(Электропитание катушки реле).
