РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
910.000.1 -
А
НГ
81

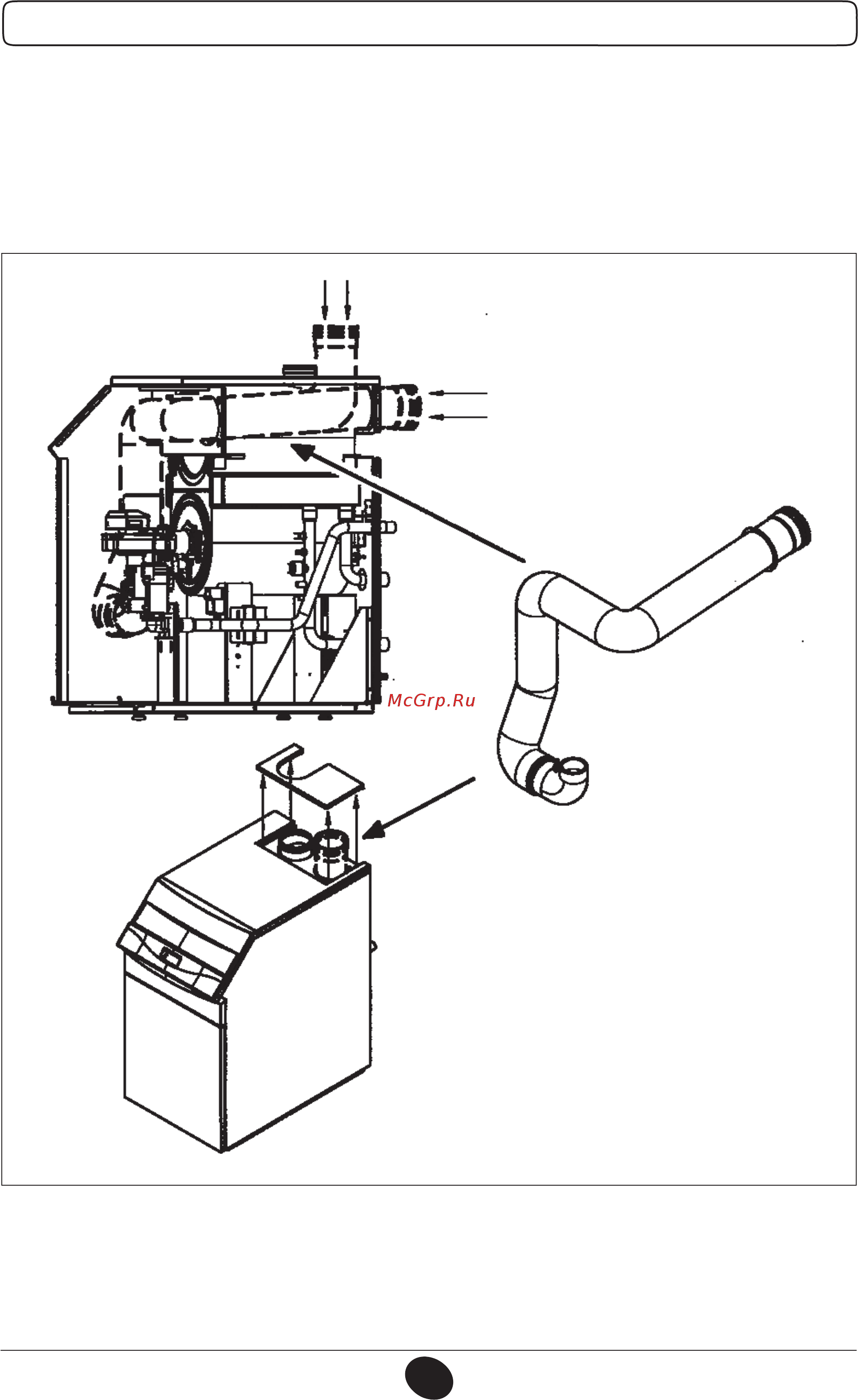

11.2 СОЕДИНИТЕЛЬНЫЙ КОМПЛЕКТ ТИПА C53
Данный комплект используется для подачи воздуха в камеру сгорания и включает в себя рукав трубы,
устанавливаемый на трубу Вентури
Настоятельно рекомендуем ознакомиться с инструкцией, прилагаемой к комплекту.
Размеры труб (диаметр и длину) можно также посмотреть в инструкции для комплекта.
