РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ
910.000.1 - АНГ
69
3. ПУСК КОТЛА
Для правильного зажигания горелки необходимо:
1) подключить котел к электросети;
2) открыть газовый кран;
3) далее следовать указаниям на панели управления котла, которые относятся к проводимым
регулировкам.

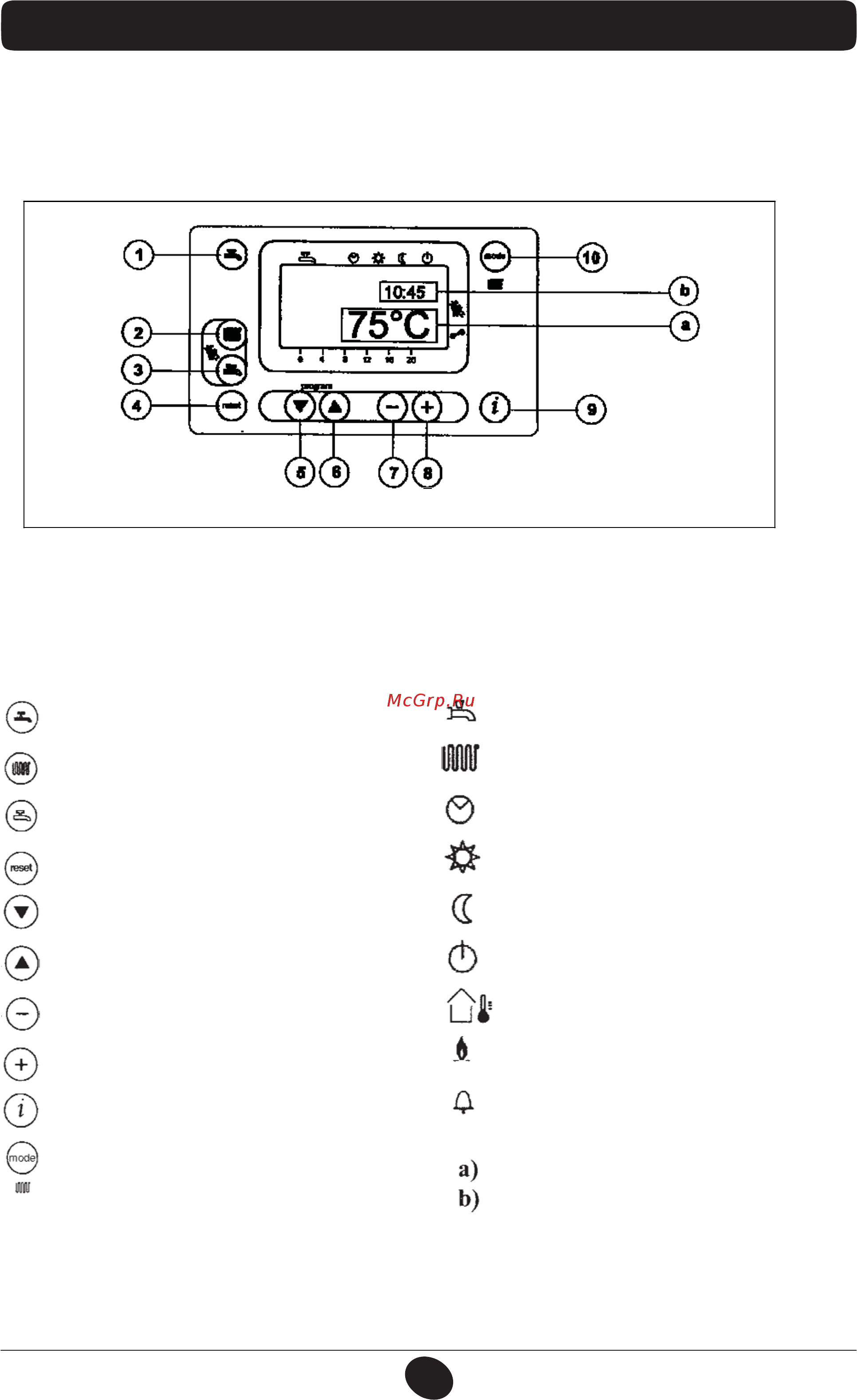

Рисунок 1
ВНИМАНИЕ: Инструкции, относящиеся к работе котла в системе ГВС, действительны, только
если аппарат подсоединен к контуру ГВС.
КНОПКИ ПАНЕЛИ УПРАВЛЕНИЯ
СИМВОЛЫ НА ДИСПЛЕЕ
ПАНЕЛИ
УПРАВЛЕНИЯ:
Работа системы ГВС вкл/выкл
Регулирование температуры воды системы
отопления
Регулирование температуры воды системы
ГВС
Сброс (перезапуск)
Вход в функцию программирования и
перемещение по данным (вниз)
Вход в функцию программирования и
перемещение по данным (вверх)
с
Регулирование параметров
(уменьшение значения)
Регулирование параметров
увеличение значения)
с
Вывод информации на дисплей
Выбор режима работы системы отопления
Работа системы ГВС
Работа системы отопления
Работа котла в автоматическом режиме
Работа котла в ручном режиме при
максимальной установленной температуре
Работа котла в ручном режиме при
минимальной установленной температуре
Выключен
Уличная температура
Наличие пламени (горелка включена)
Сигнал наличия неисправности
ОСНОВНОЙ дисплей
ДОПОЛНИТЕЛЬНЫЙ дисплей
