11

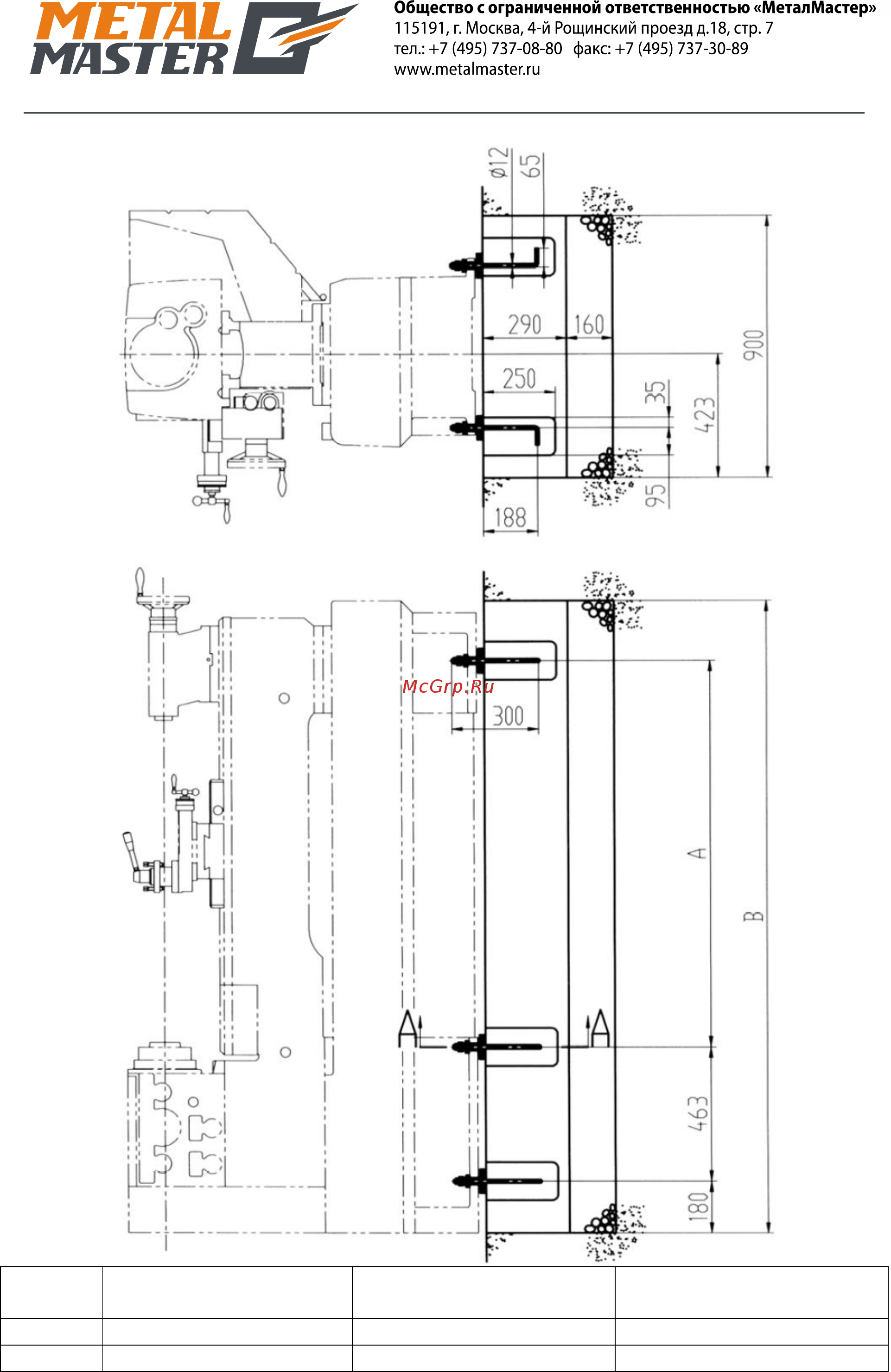

Рисунок 2-3
расстояние между
центрами 1000 мм
расстояние между
центрами 1500 мм
расстояние между
центрами 2000 мм
А
1327
1877
2377
В
2175
2725
3225
