7-3 Коробка передач

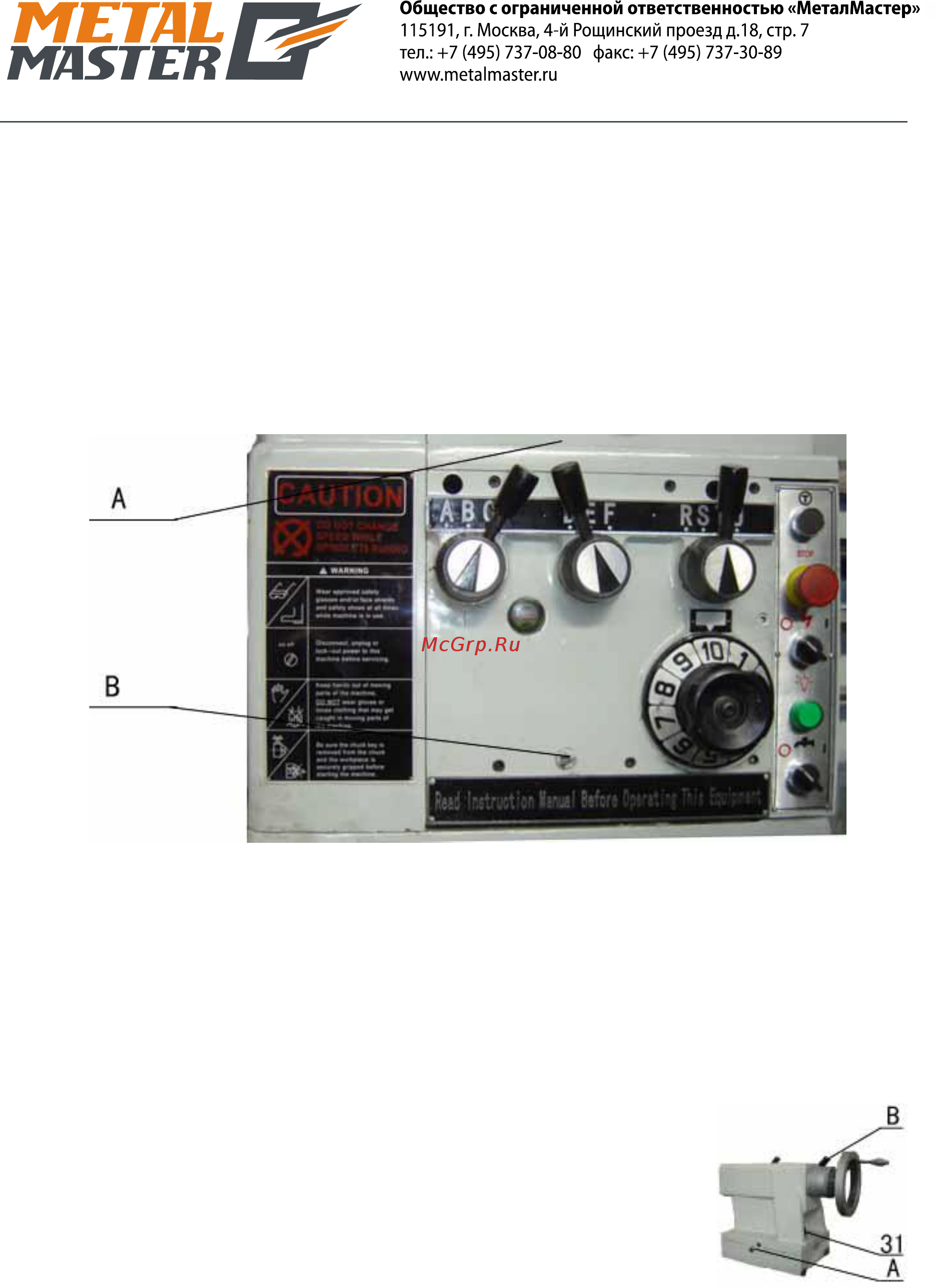

1) Расположение заливного отверстия на коробке передач:

Снимите верхнюю крышку с коробки передач, под которой расположена масляная

заглушка с надписью «OIL». Она закрывает заливное отверстие (см. рисунок «A»).

2) Расположение сливного отверстия на коробке передач:

С левой стороны внизу диска переключателя скорости десятиступенчатой подачи.

Сливное отверстие закрыто винтом с внутренним шестигранником, как показано

стрелкой «В» на рисунке.

3) Марка масла и периодичность замены масла:

Рекомендуем заменять масло каждые полгода, как показано на рисунке 6-4.

Рисунок 7-3

7-4 Регулировка центрирования задней бабки

1) Чтобы отрегулировать точность задней бабки, ослабьте два винта с шестигранным

отверстием в головке, которые соединяют корпус задней бабки и нижнюю пластину.

Регулировку следует выполнять в зависимости от требуемого положения в каждом

направлении. Если необходимо, чтобы она была наклонена вперед, следует ослабить

регулировочные винты, затем временно отрегулировать ее до требуемой точности,

после чего установить винты с шестигранным отверстием в головке и

регулировочные винты. Не затягивайте винты слишком сильно, в противном случае

рукоятка фиксации будет туго ходить (см. Рисунок «А»).

2) Если маховик фиксации по-прежнему вращается туго,

несмотря на то, что пиноль задней бабки была

зафиксирована, причина заключается в том, что зажимная

планка высвобождена не полностью. Рукоятку фиксации

следует немного толкнуть вперед, после чего восстановится

надлежащая работоспособность.

Рисунок 7-4

7-5 Регулировка натяжения ремня

После длительной работы натяжение ремней ослабнет, поэтому их необходимо

отрегулировать. Действуйте следующим образом:
