Metalmaster Z46100 [31/90] 2 фартук и суппорт

7-2 Фартук и суппорт

1) Расположение заливного отверстия на

фартуке:

На правой пластине суппорта. В заливном

отверстии имеется масляная заглушка,

обозначенная надписью «OIL».

2) Расположение сливного отверстия на

фартуке:

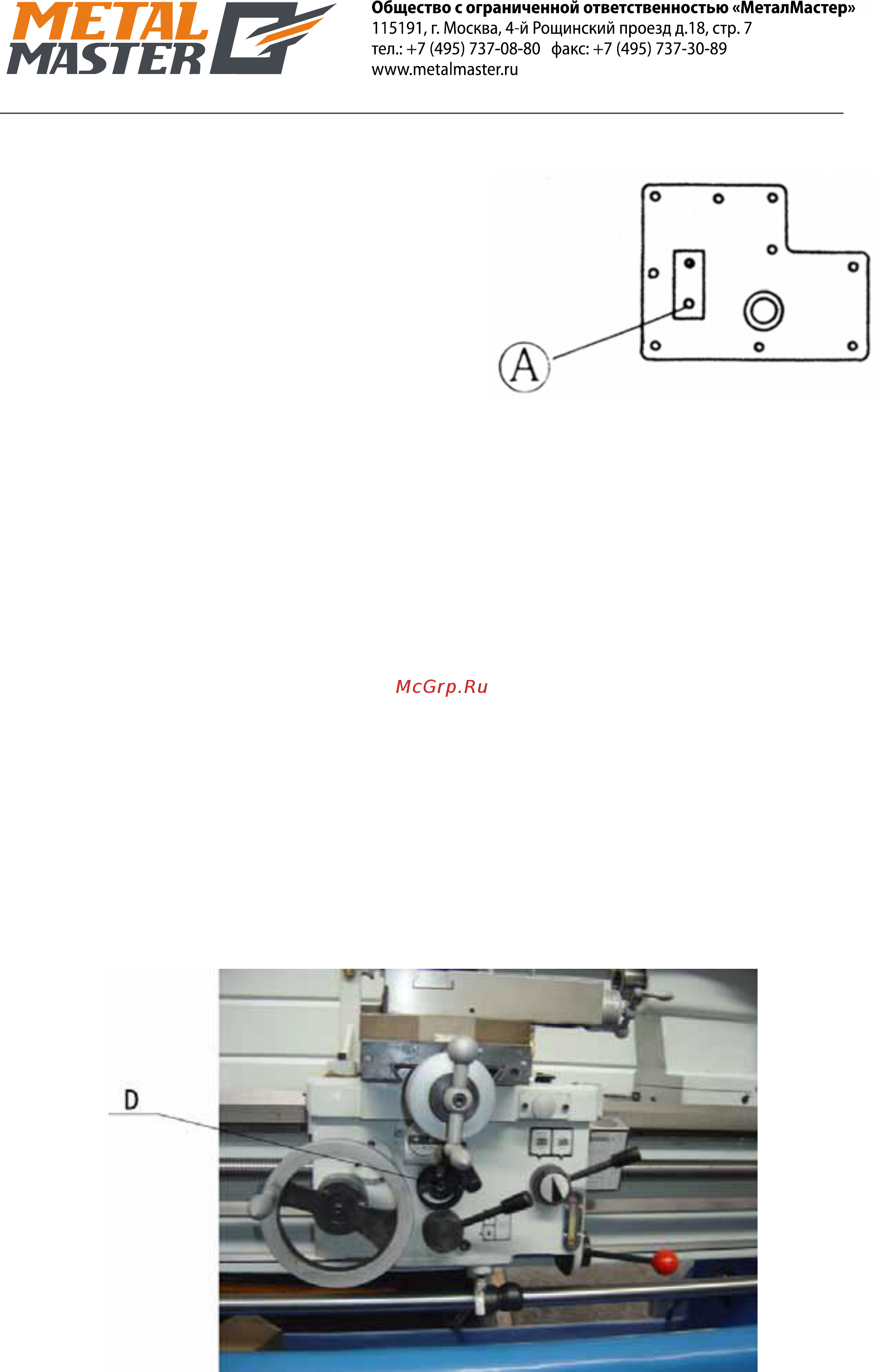

На нижней крышке фартука, как показано

на рисунке справа, позиция «А» (также его

можно увидеть, если посмотреть с лицевой стороны внизу фартука).

3) Тип смазки для фартука и периодичность замены:

Тип смазки – масло для направляющих ISO UG 68. Рекомендуемый период замены –

каждые полгода.

4) Регулировка ослабленной рукоятки включения маточной гайки:

После длительной работы рычаг включения маточной гайки будет ослаблен.

Выполните регулировку следующим образом:

a. Снимите резьбоуказатель, после чего получите доступ к четырем регулировочным

винтам.

b. Отрегулируйте эти четыре винта на надлежащее усилие при нажатии рукоятки.

c. Установите резьбоуказатель на место.

5) Регулировка усилия подачи (поперечная подача и продольная подача):

В средней части фартука имеется коническая муфта «D», которая служит устройством

защиты от перегрузки. Порог срабатывания составляет приблизительно 12 кг.

Соответствующее усилие можно отрегулировать винтом с шестигранным отверстием в

головке, который расположен в средней части фартука. Вращайте по часовой стрелке, чтобы

увеличить усилие, либо против часовой стрелки, чтобы уменьшить. Правильность усилия

срабатывания можно проверить, если нажать на рукоятку маховика при выполнении

автоматической подачи, чтобы проверить, будет ли подача автоматически отключена при

превышении нагрузки 12 кг.

Рисунок 7-2-5
