Metalmaster Z46100 [21/90] 12 применение задней бабки
![Metalmaster Z46100 [21/90] 12 применение задней бабки](/views2/1391232/page21/bg15.png)
21

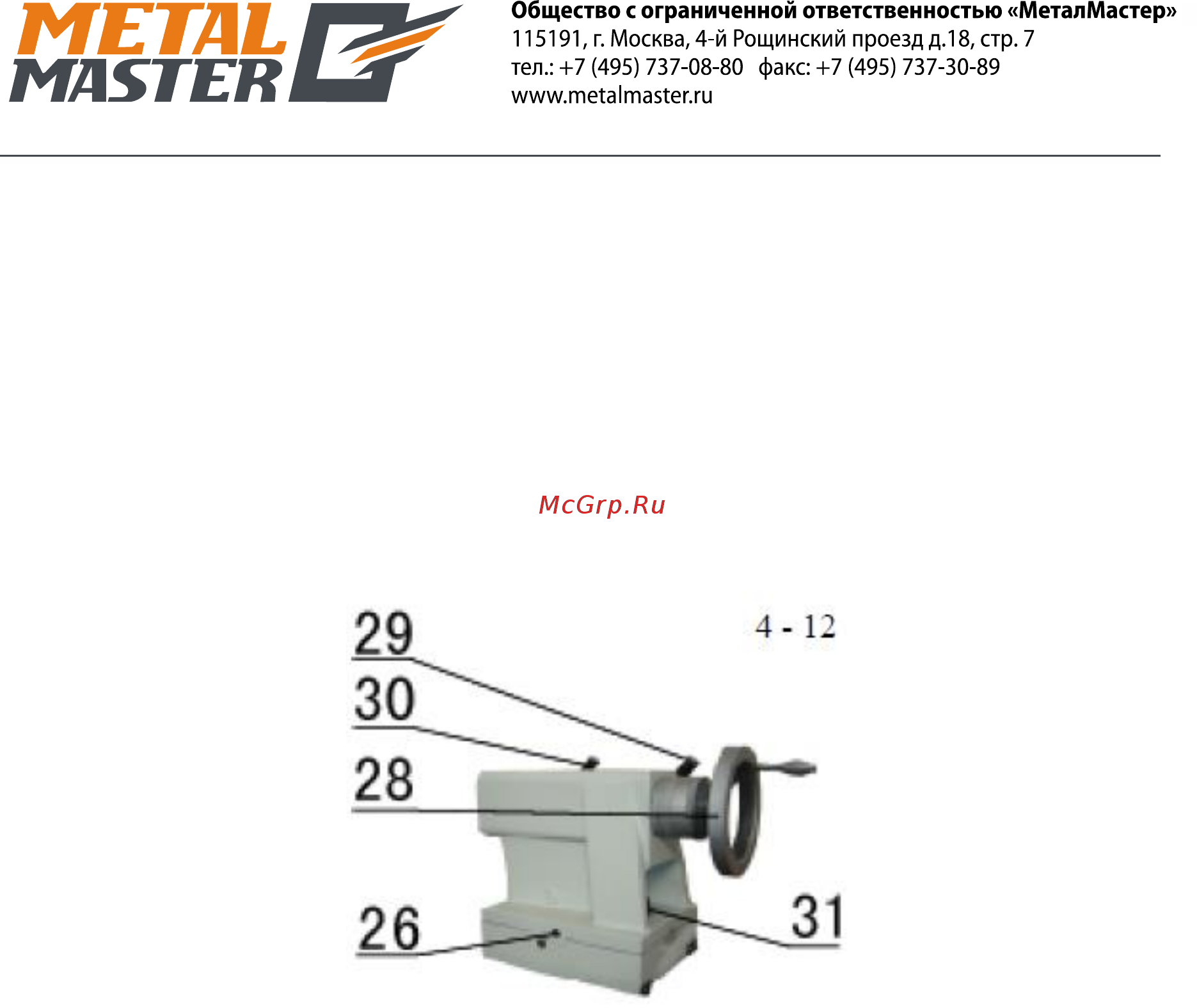

4-12 Применение задней бабки
1) Цена деления лимба маховика задней бабки составляет 0,02 мм. При повороте
маховика задней бабки (28) на один оборот по часовой стрелке пиноль задней бабки
выдвигается на 5 мм. При вращении маховика против часовой стрелки пиноль
отводится назад. Дойдя до упора, она автоматически остановится.
2) Если толкнуть вперед рукоятку крепления пиноли задней бабки (30), можно
зафиксировать пиноль задней бабки. Чтобы зафиксировать заднюю бабку на станине
токарного станка, толкните вперед рукоятку крепления задней бабки.
3) Центрирование задней бабки
Ослабьте регулировочный винт (26) задней бабки, а затем отрегулируйте винтами с
другой стороны, затянув винты с обеих сторон после регулировки.
