4-9 Применение автоматической подачи

1) Переведите рукоятку реверса подачи (4) на передней бабке в положение выбранного

направления подачи.

2) Выберите подходящую скорость подачи, переместив рукоятку переключения подачи

коробки передач.

3) Нажмите вниз рукоятку включения маточной гайки (18), чтобы начать нарезку

резьбы.

4) Если инструмент необходимо подавать в поперечном направлении, нажмите вниз

рукоятку выбора продольной подачи (19).

5) Если необходимо подавать в продольном направлении, потяните вверх рукоятку

выбора поперечной подачи (19).

4-10 Применение автоматической остановки подачи

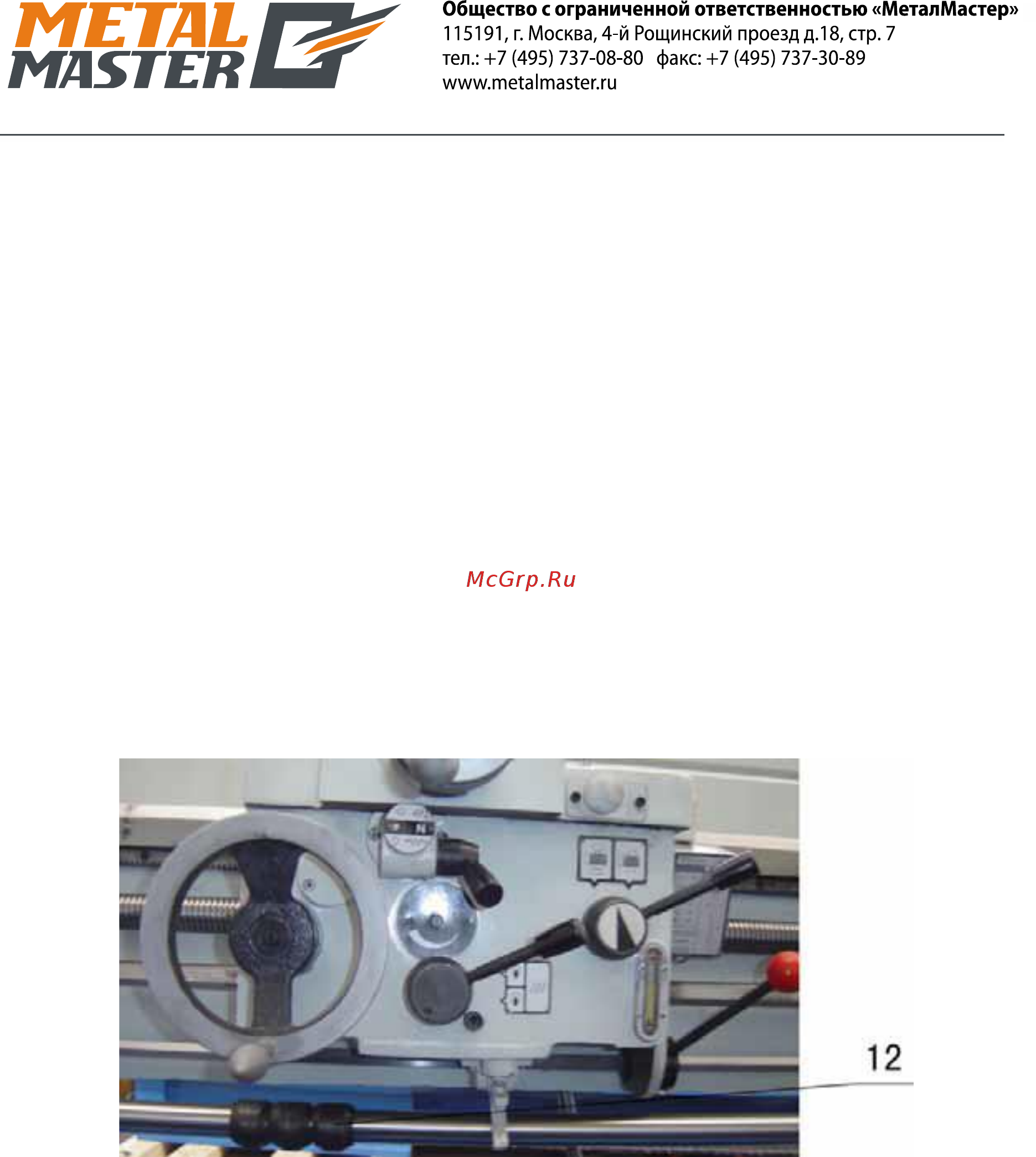

Фартук станка оснащен функцией остановки автоматической подачи. Навинтите винт на

эксцентриковое центрирующее кольцо (12) и установите в соответствующее положение.

Следует отметить, что выступ эксцентрикового центрирующего кольца должен смотреть

наружу. Будь то подача вперед или назад, эксцентриковое центрирующее кольцо можно

установить в нужное положение. Чтобы предотвратить повреждения или опасности, перед

началом обработки необходимо провести одно испытание.

4-10

4-11 Применение автоматической остановки подачи в четырех позициях

Если необходимо обработать изделие определенной длины или с выполнением нескольких

шагов, эту функцию можно использовать для обработки нескольких участков.

1) Установите эксцентриковое центрирующее кольцо (12) в любое требуемое

положение, где выступ смотрит наружу. Теперь зафиксируйте его. После этого,

отрегулировав эксцентриковое центрирующее кольцо, можно настроить

автоматическую подачу фартука, чтобы точно задать положение.

2) Теперь переведите рукоятку автоматической центровки во второе положение. В

соответствии с указанным способом зафиксируйте второе эксцентриковое

центрирующее кольцо.

3) Таким же способом зафиксируйте третье и четвертое кольцо.

4) В ходе автоматической подачи фартука вперед только одно эксцентриковое

центрирующее кольцо, выступ которого смотрит наружу, может коснуться стопора

автоматического центрирования (15) и остановить подачу фартука. Стопор проходит

мимо всех остальных эксцентриковых центрирующих колец и не срабатывает.
