5. Нарезка резьбы

5-1 Привод ходового винта

Переведите рукоятку реверса подачи (4) в правое положение. Если рукоятку установить в

левое положение, ходовой винт (24) будет двигаться влево. Если установить рукоятку в

положение «N», ходовой винт не будет вращаться.

5-2 Нарезка резьбы

1) Приняв решение о типе нарезаемой резьбы, установите рукоятку переключения

резьбовых подач (5), рукоятку переключения резьбовых подач (6) и диск

переключения 10-ступенчатой подачи (7) в соответствии с таблицей настройки

резьбы.

2) Включите питание и включите подачу ходового винта вперед.

3) Нажмите вниз рукоятку включения маточной гайки (18) и начните нарезку резьбы.

5-3 Резьбоуказатель

1) Применение дюймового ходового винта

для нарезки дюймовой резьбы. Чтобы

подготовиться к нарезке дюймовой

резьбы, сначала необходимо выключить

маточную гайку и установить ее в

соответствии с показаниями

резьбоуказателя, причем настройки

ходового винта изменять не требуется.

При выполнении этих действий для

нарезания резьбы заблокируйте

циферблат резьбоуказателя на валу (1),

затем используйте червячное колесо 16Т,

чтобы нарезать любую дюймовую

резьбу. Причем при нарезании

метрической резьбы следуйте указаниям

на табличке настроек резьбы и не

выключайте маточную гайку.

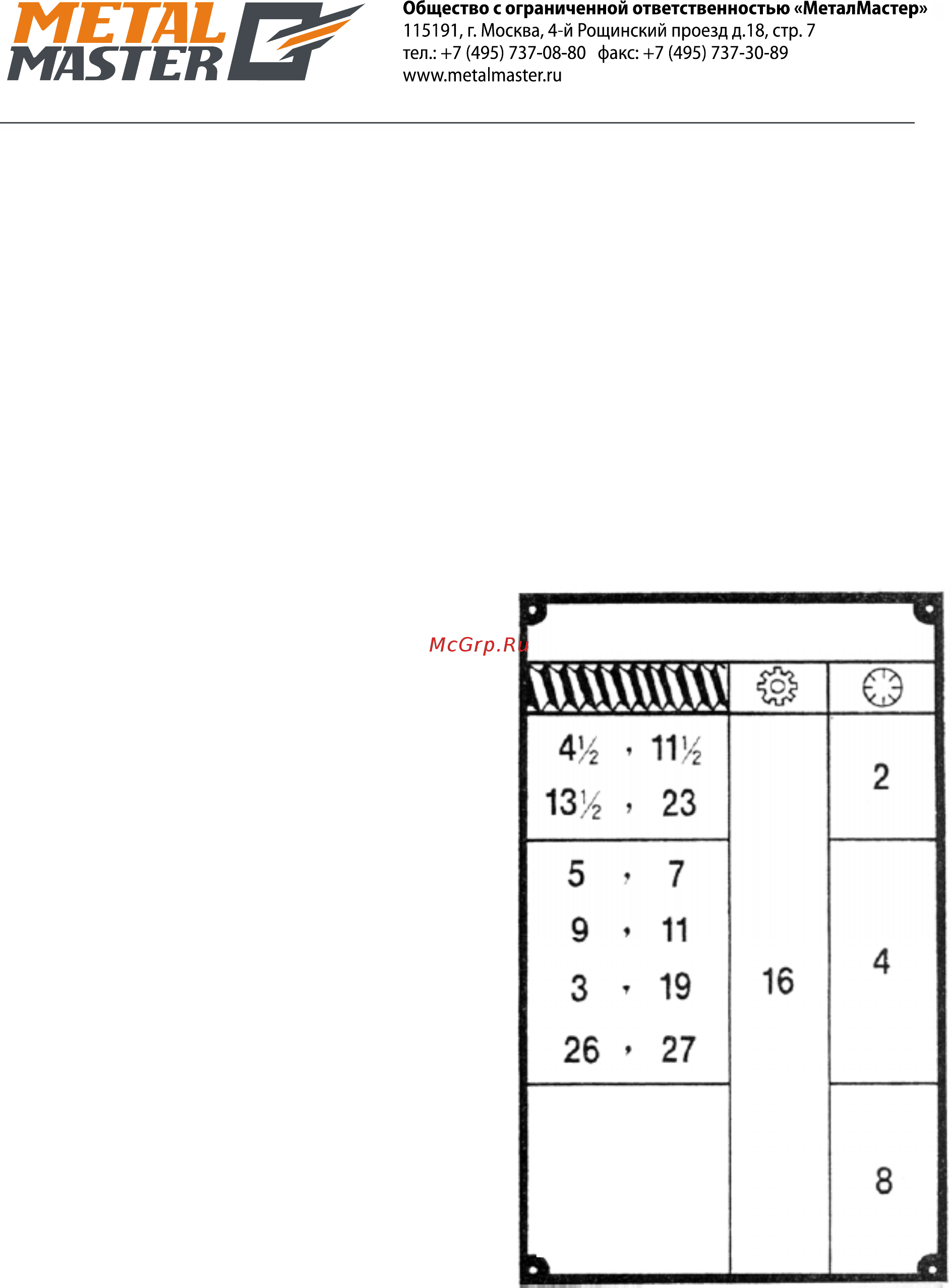

ТАБЛИЦА РЕЗЬБЫ

ДРУГАЯ

РЕЗЬБА С

ЧЕТНЫМ

ЧИСЛОМ

ВИТКОВ
