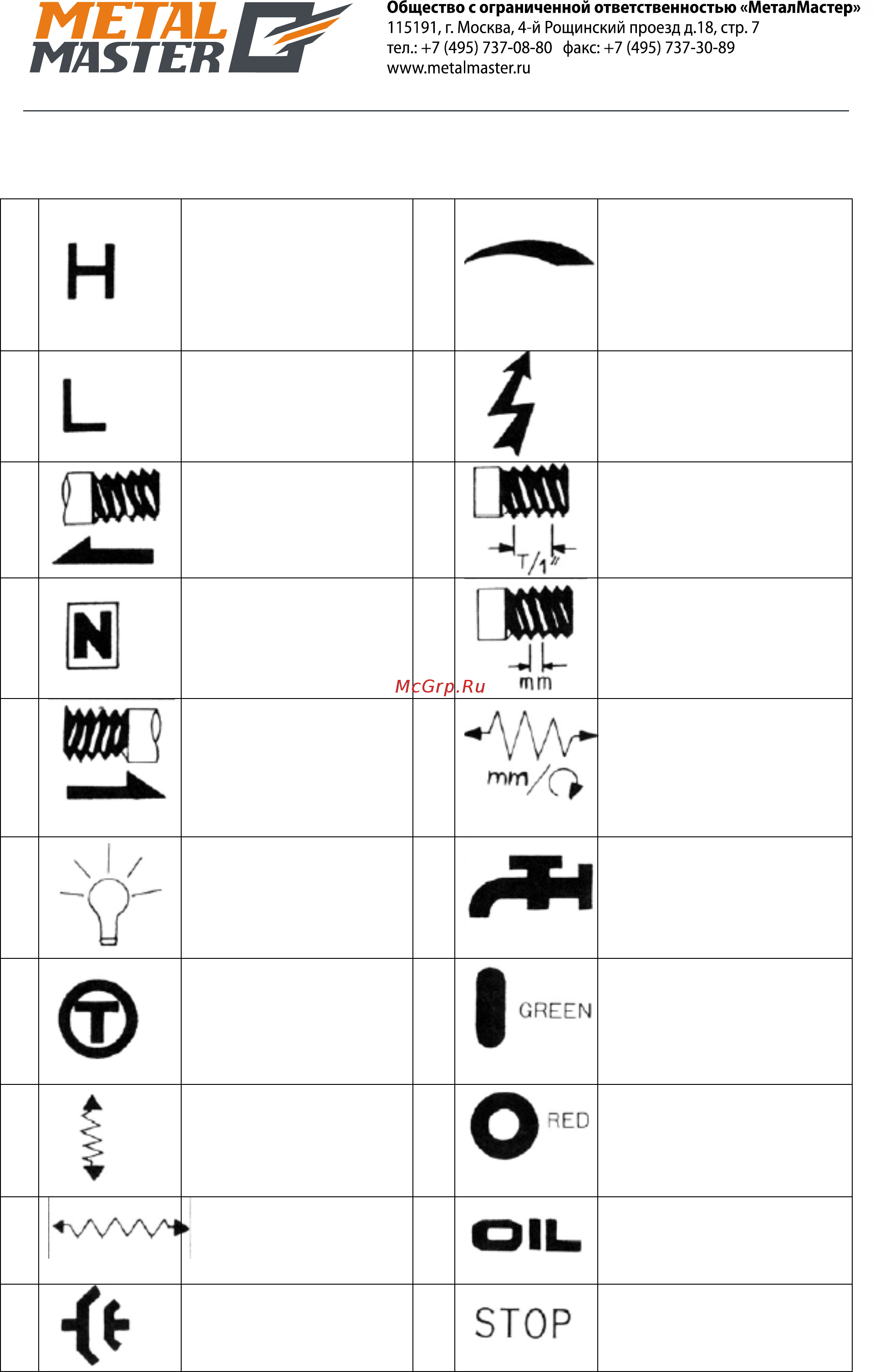

4. Пробный прогон
4-1 Знаки операций
1
Высокоскоростное
вращение
11
Плавная регулировка
(давление) (по часовой
стрелке давление
увеличивается, против
часовой стрелки
давление уменьшается)
2
Низкоскоростное
вращение
12
Электрический шкаф
управления
3
Вращение вперед
13
Дюймовая резьба
4
Нейтраль передачи
14
Метрическая резьба
5
Вращение в обратную
сторону
15
Скорость
автоматической подачи
на оборот
6
Освещение
16
Насос
7
Кнопка толчковой
подачи
17
Включение питания
(зеленая)
8
Поперечная подача
18
Выключение питания
(красная)
9
Продольная подача
19
Место ввода масла
(отверстие)
1
0
Конусное сцепление
20
Остановка
