07

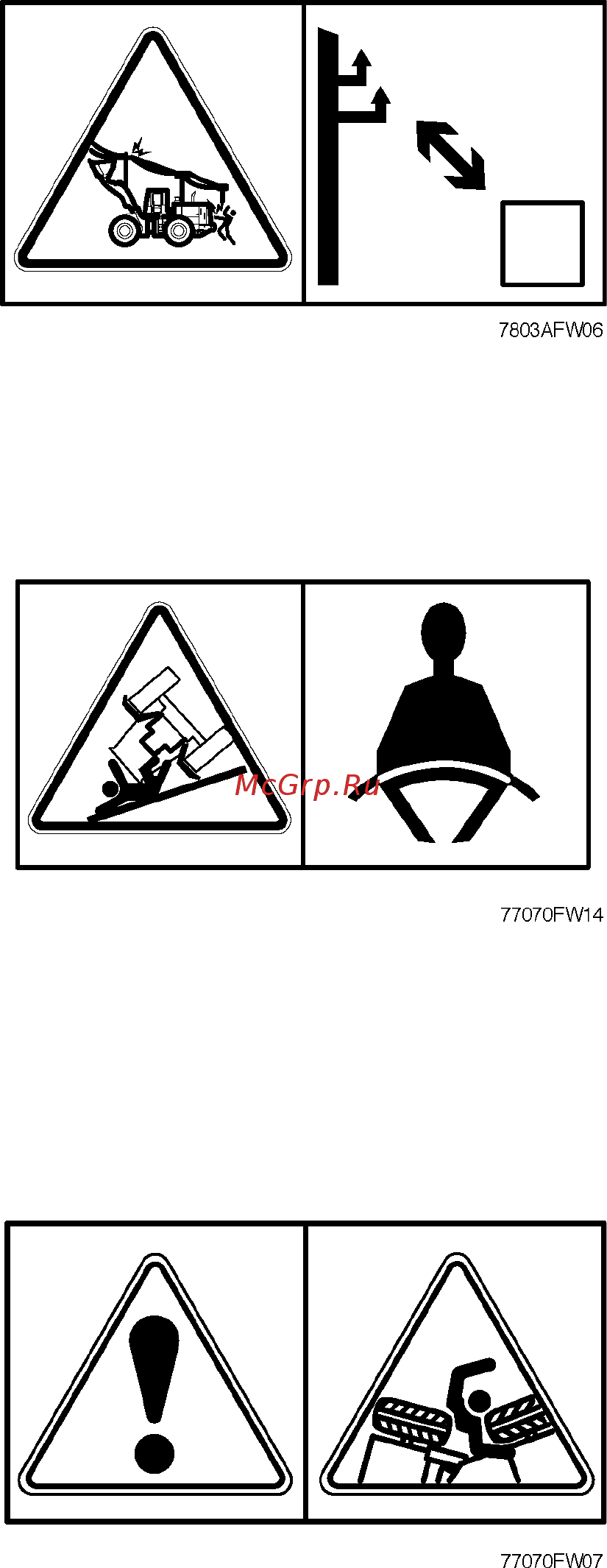

4) МАКСИМАЛЬНАЯ ВЫСОТА (пункт 10)
Эта предупредительная табличка распола
гается на левом окне кабины.
< При контакте с линией электропереда7
чи можно получить тяжелую травму, в
т.ч. со смертельным исходом.
Электрический шок можно получить,
находясь просто поблизости от линии
электропередачи. Минимальное рас7
стояние от линии электропередачи в
зависимости от напряжения питания
указывается на стр. 176.
5) ОПРОКИДЫВАНИЕ (пункт 11)
Эта предупредительная табличка распола
гается на левом окне кабины.
< Повреждение конструкции машины, ее
опрокидывание, внесение изменений и
модификаций, а также ненадлежащее
выполнение ремонтных работ, могут
стать причиной ухудшения защитных
свойств конструкции, в результате чего
сертификация конструкции будет счи7
таться недействительной.
< Во время работы на машине всегда при7
стегивайте ремень безопасности. Обя7
зательно проверяйте состояние ремня
безопасности и крепежных деталей пе7
ред тем, как приступить к выполнению
работ на машине.
6) ПРЕДУПРЕЖДЕНИЕ О ПОВОРОТЕ
(пункты 13, 14)
Эта предупредительная табличка распола
гается сбоку передней рамы.
< При повороте машины в этой зоне не ос7
тается места для человека.
< Существует опасность получения трав7
мы сдавливанием, в т.ч. со смертель7
ным исходом.
