Hyundai HL760-7 [10/176] Внимание
![Hyundai HL760-7 [10/176] Внимание](/views2/1402923/page10/bga.png)
06
2. ОПИСАНИЕ
На машине прикреплены несколько предупредительных табличек; ознакомьтесь с ними.
Замените любые предупредительные знаки, содержащие повреждения, или установите отсут
ствующие.
ВНИМАНИЕ

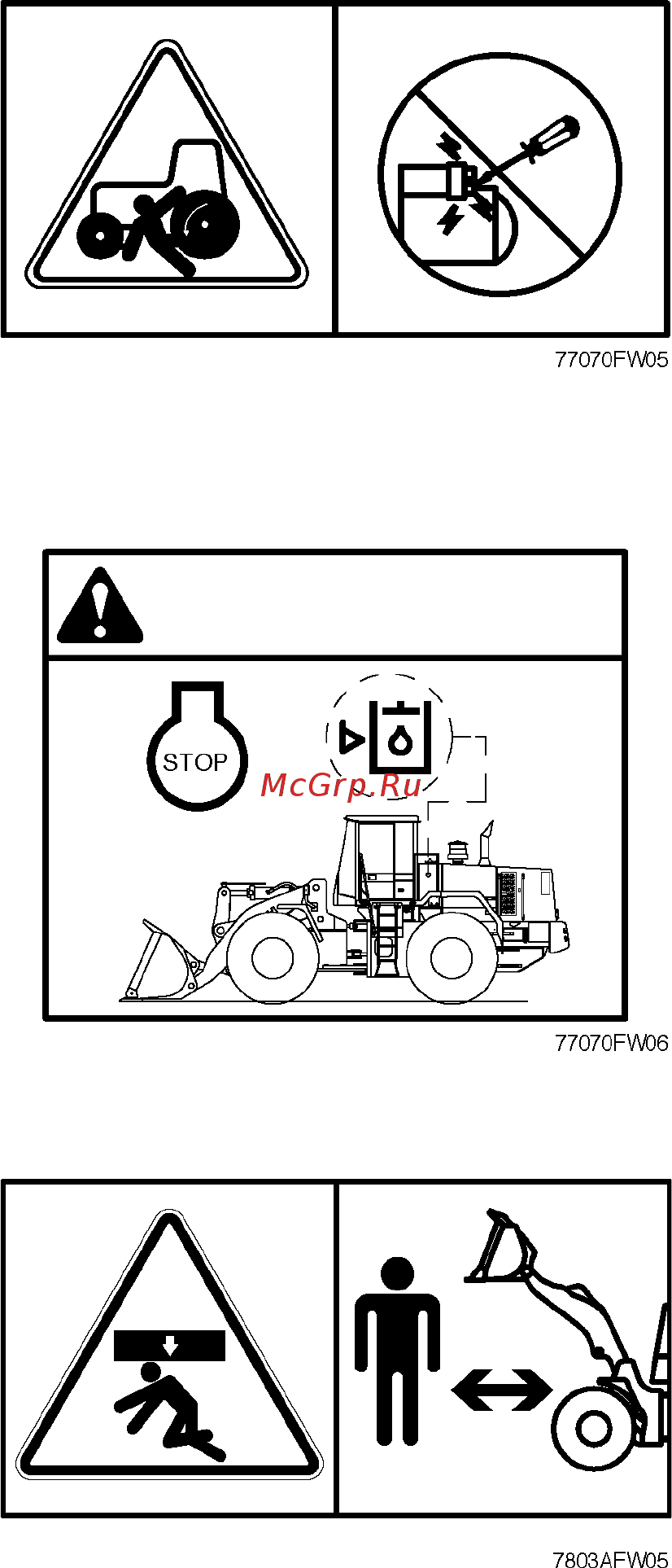

1) СТАРТЕР (пункт 1)
Эта предупредительная табличка распола
гается на левой стороне боковой крышки
двигателя.
< Запускайте двигатель только из кабины
оператора. Никогда не запускайте дви7
гатель путем короткого замыкания
клемм стартера или аккумуляторных
батарей. При коротком замыкании мо7
жет произойти отключение системы за7
пуска двигателя с нейтрали. Также ко7
роткое замыкание может привести к по7
вреждению электрооборудования.
2) УРОВЕНЬ МАСЛА ГИДРОСИСТЕМЫ
(пункт 3)
Эта предупредительная табличка распола
гается с левой стороны гидробака.
<
Во время обслуживания гидравлической
системы обязательно опускайте ковш на
грунт.
±±
±±
± Проверяйте уровень масла по указате7
лю уровня.
±±
±±
± В случае необходимости доливайте ре7
комендуемое масло гидросистемы до
необходимого уровня.
3) ОГРАНИЧИТЕЛЬ КОВША (пункт 9)
Эта предупредительная табличка распола
гается в средней части стрелы.
< При производстве работ под ковшом/
звеном или рядом с ними, когда ковш
поднят, необходимо обеспечить соот7
ветствующую опору для ковша и/или
звена.
