Hyundai HL760-7 [61/176] Выключатели
![Hyundai HL760-7 [61/176] Выключатели](/views2/1402923/page61/bg3d.png)
319

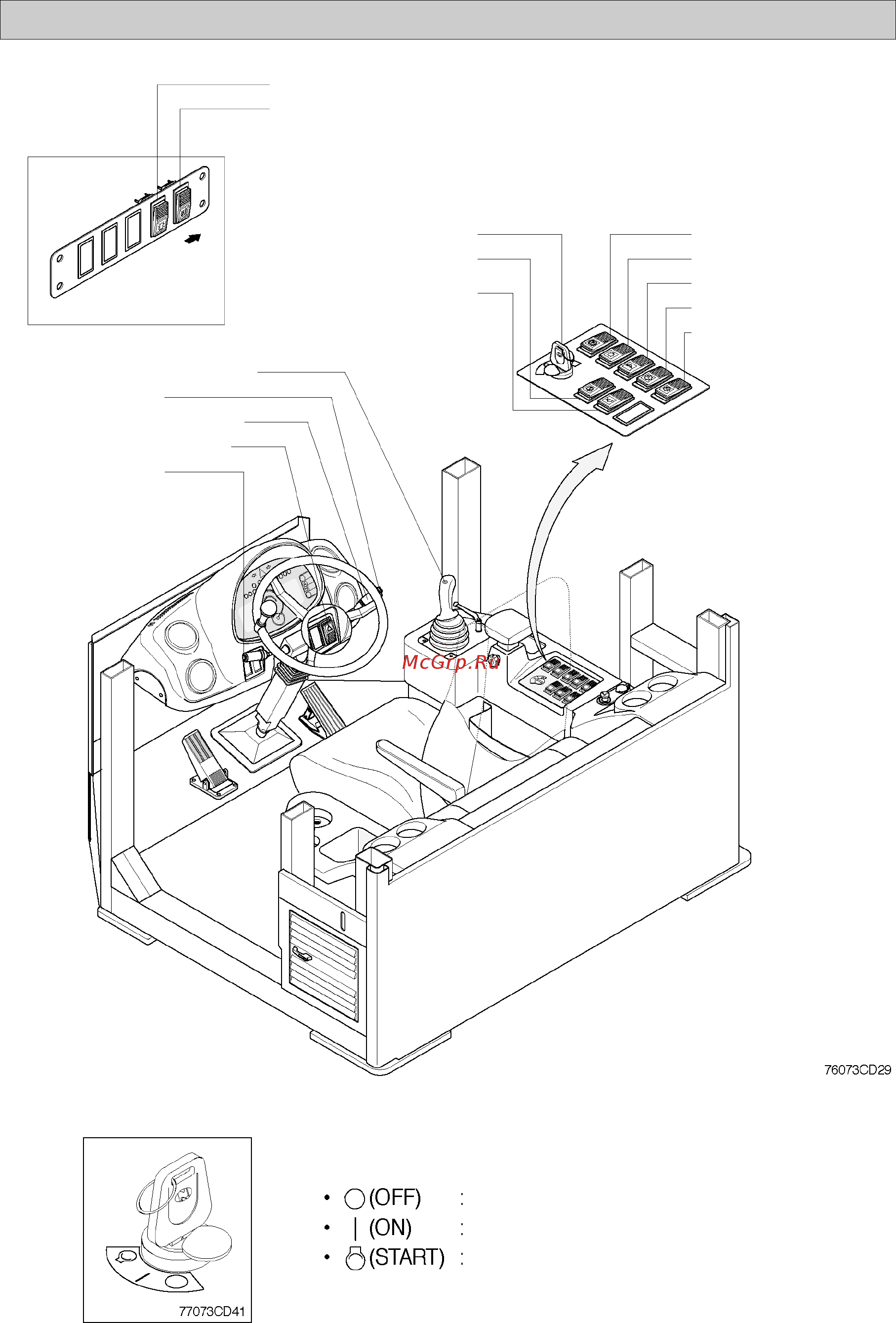

3. ВЫКЛЮЧАТЕЛИ
1) ПУСКОВОЙ ВЫКЛЮЧАТЕЛЬ
Включатель стояночного тормоза
Выключатель главного освещения
Выключатель рабочей фары
Автоматический переключатель
Выключатель сцепления
Пусковой выключатель
Включатель заднего стеклоочистителя/
стеклоомывателя
Регулятор жесткости подвески (опция)
Безударный понижающий переключатель
Кнопка звукового сигнала
Многофункциональный переключатель
Включатель аварийной сигнализации
Безударный понижающий
переключатель
С ЛЕВОЙ СТОРОНЫ
Включатель проблескового маячка (опция)
Включатель звукового сигнала
Передняя
сторона
(1) Имеются три положения выключателя: OFF (ВЫКЛ.), ON (ВКЛ.)
и START (ПУСК).
Выключены все электрические цепи.
Работают все системы машины.
Используйте при запуске двигателя.
Отпустите кнопку сразу же после запуска.
±±
±±
± При работающем двигателе ключ должен быть в поло+
жении ON (ВКЛ.), чтобы поддерживать работу электри+
ческой и гидравлической систем и предотвратить тяже+
лые повреждения машины.
