09
ВНИМАНИЕ

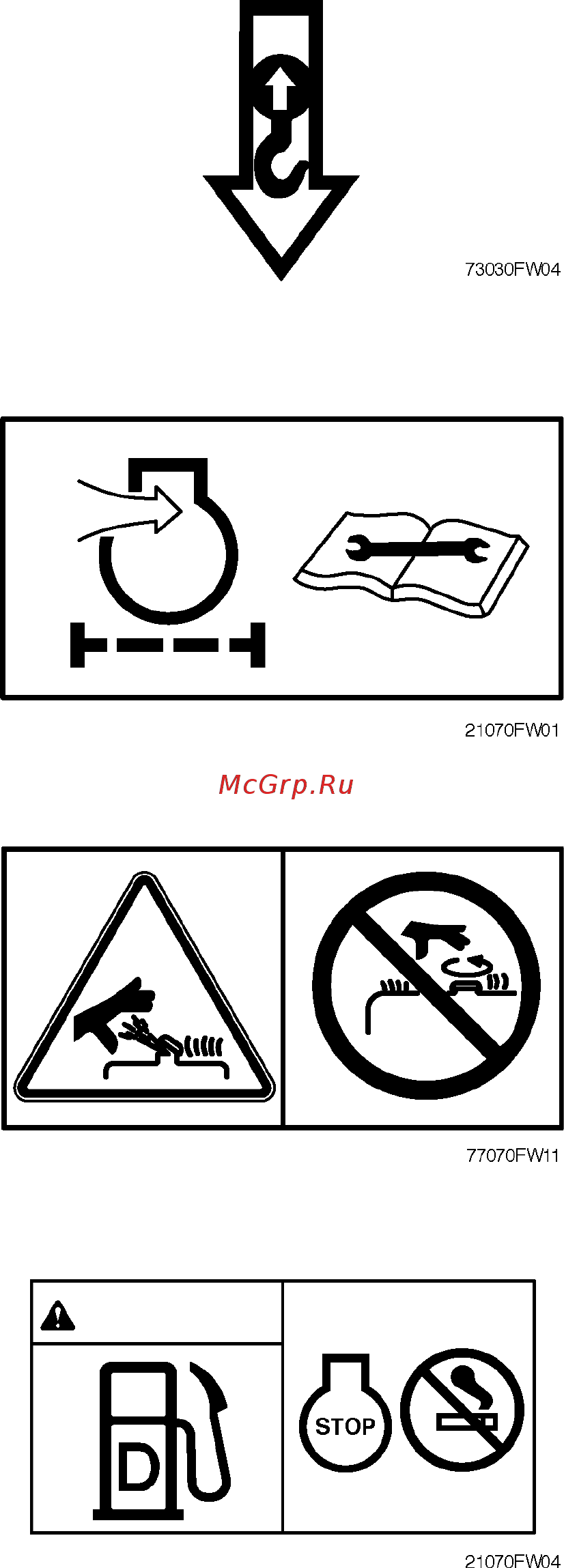

11) ИДЕОГРАММА ПОВОРОТА
ПЛАТФОРМЫ (пункт 20)
Данная табличка обозначает точку подъема
или крепления.
14) ЗАПРАВКА ТОПЛИВОМ (пункт 23)
Эта предупредительная табличка распола
гается с левой стороны топливозаправоч
ной горловины.
< Выключить двигатель перед заправкой.
Во время заправки топливом все источ7
ники огня должны находиться на безо7
пасном расстоянии.
13) КРЫШКА РАДИАТОРА (пункт 22)
Эта предупредительная табличка распола
гается на крышке радиатора.
< Никогда не открывайте крышку налив7
ного отверстия во время работы двига7
теля и при высокой температуре охлаж7
дающей жидкости.
12) ВОЗДУШНЫЙ ФИЛЬТР (пункт 21)
Эта предупредительная табличка располо
жена на воздушном фильтре.
< Периодические проверки в соответ7
ствии с указаниями, очистка и смена
элементов позволяют продлить срок эк7
сплуатации двигателя и обеспечить на7
дежность при эксплуатации двигателя.
