8. КОНДИЦИОНЕР И ОБОГРЕВАТЕЛЬ

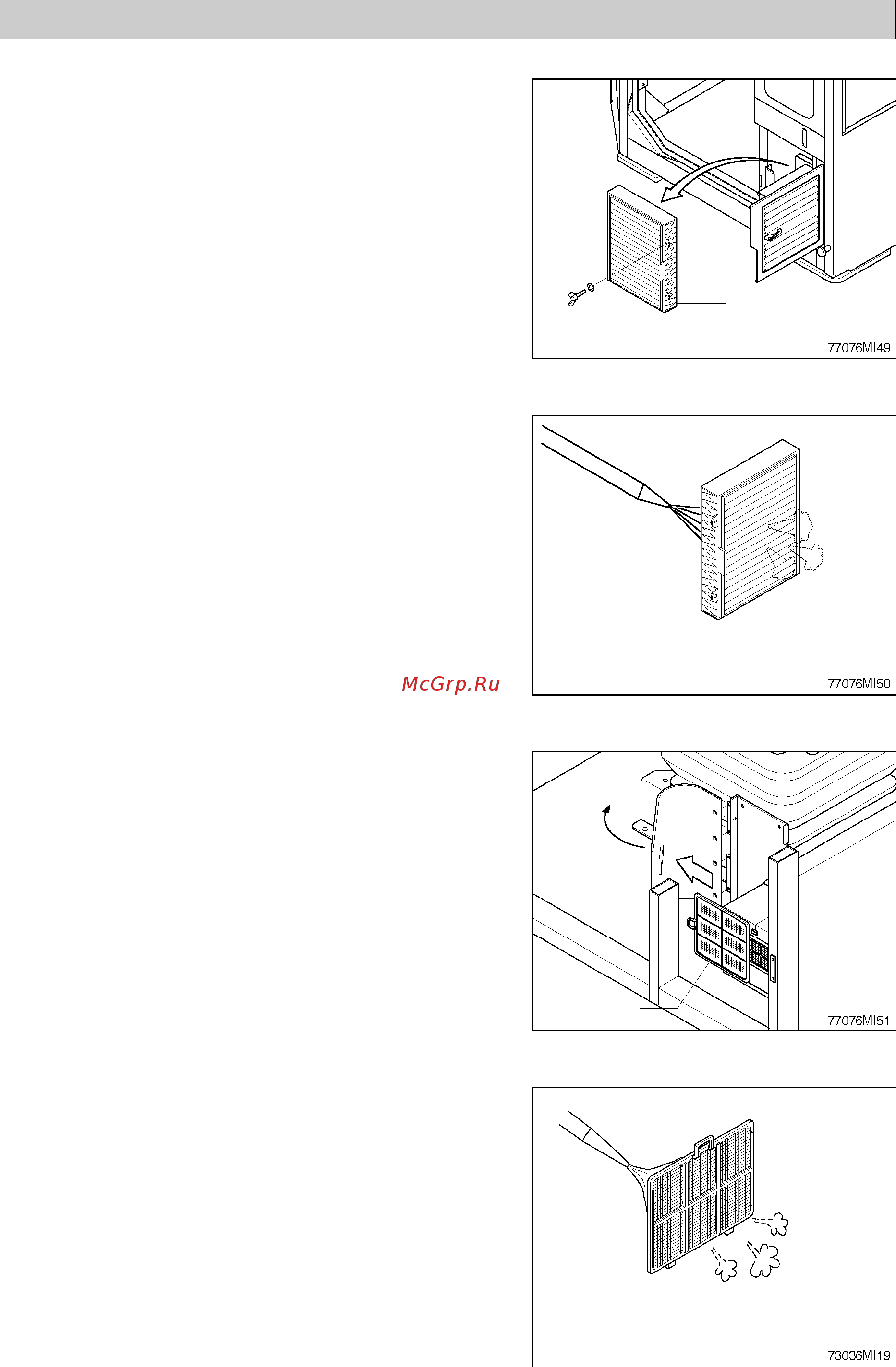

1) ЧИСТКА И ЗАМЕНА НАРУЖНОГО ФИЛЬТРА
± Перед выполнением техобслуживания обя#
зательно заглушите двигатель
(1) Откройте дверцу, ослабьте барашковый болт и
снимите наружный фильтр.
Крышка
Фильтр рецирку
ляции воздуха
2) ЧИСТКА И ЗАМЕНА ВНУТРЕННЕГО ФИЛЬТРА
± Перед выполнением техобслуживания обя#
зательно заглушите двигатель
(1) Откройте крышку.
(2) Снимите фильтр рециркуляции воздуха.
(2) Очистите фильтр струей сжатого воздуха (менее
2 кгс/см
2
, 28 фунтов/дюйм
2
).
U При работе со струей сжатого воздуха обя#
зательно надевайте защитные очки.
(3) Проверьте состояние фильтра после выполнения
чистки. Если фильтр поврежден или очень силь
но загрязнен, замените его новым.
(3)
Очистите фильтр в контуре рециркуляции воз
духа струей сжатого воздуха (менее 2 кгс/см
2
,
28 фунтов/дюйм
2
).
U При использовании сжатого воздуха обяза#
тельно наденьте защитные очки.
(4) Проверьте состояние фильтра после выполнения
чистки. Если фильтр поврежден или очень силь
но загрязнен, замените его новым.
± Промойте водой и высушите.
Воздух под давлением ниже 2 кгс/см
2
Наружный фильтр
Воздух под давлением ниже 2 кгс/см
2
