39

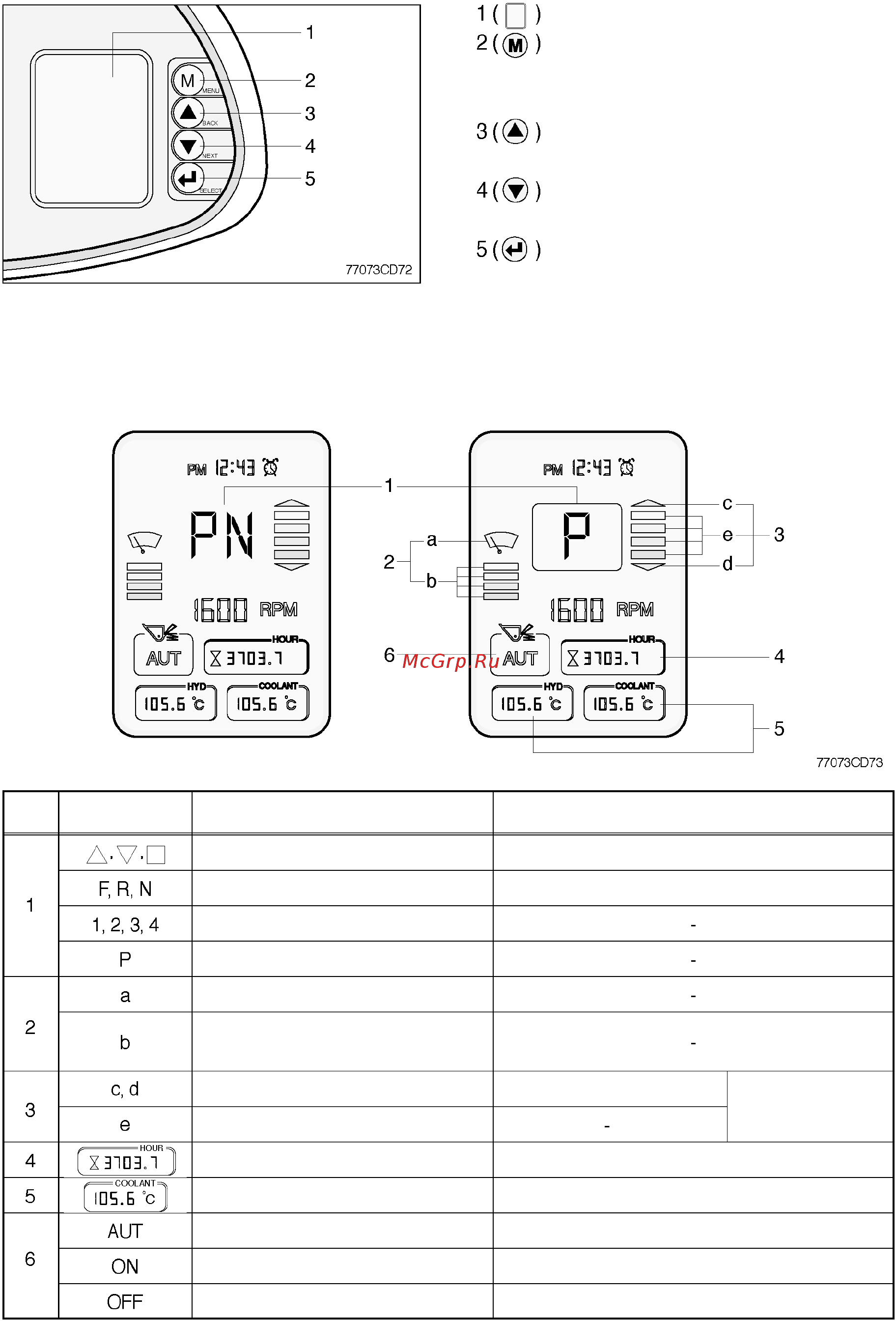

24) ЖК+дисплей
ЖКдисплей
МЕНЮ
Включение главного меню
Возврат к нормальной индикации
НАЗАД
Возврат в предыдущее меню
ДАЛЕЕ
Переход к следующему выбранному элементу
ВЫБОР
Включить выбранное устройство
(1) Нормальная индикация
ТИП 1 ТИП 2
Приборный щиток
№
(опция)
Обозначение
Значение
Передний ход, задний ход, нейтраль
Передний ход, задний ход, нейтраль
Текущая передача
Включен режим стояночного тормоза
Электромотор стеклоочистителя работает
в прерывистом режиме
При работе в прерывистом режиме
отображается продолжительность работы
Повышение и понижение передачи
Заданная передача
Счетчик моточасов
Температура охлаждающей жидкости двигателя
Включен режим управления жесткостью подвески
Включен режим управления жесткостью подвески
Выключен режим управления жесткостью подвески
Примечание
ЖКдисплей, тип 1, Индикация в режиме AEB
ЖКдисплей, тип 2, Индикация в режиме AEB
c : Передний ход, d : Задний ход
Автоматический
режим
Отображается суммарное время работы машины
Индикация для выбранных устройств
Положение AUTO (АВТО) регулятора жесткости подвес
ки, см. стр. 316
Положение ON (ВКЛ) регулятора жесткости подвески,
см. стр. 316
Положение MIDDLE (СРЕДНЯЯ ЖЕСКОСТЬ) регулятора
жесткости подвески, см. стр. 316
±
Как тип 1, так и тип 2 являются режимами ЖКИ, и оператор может установить один режим вместо другого.
