05
ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ

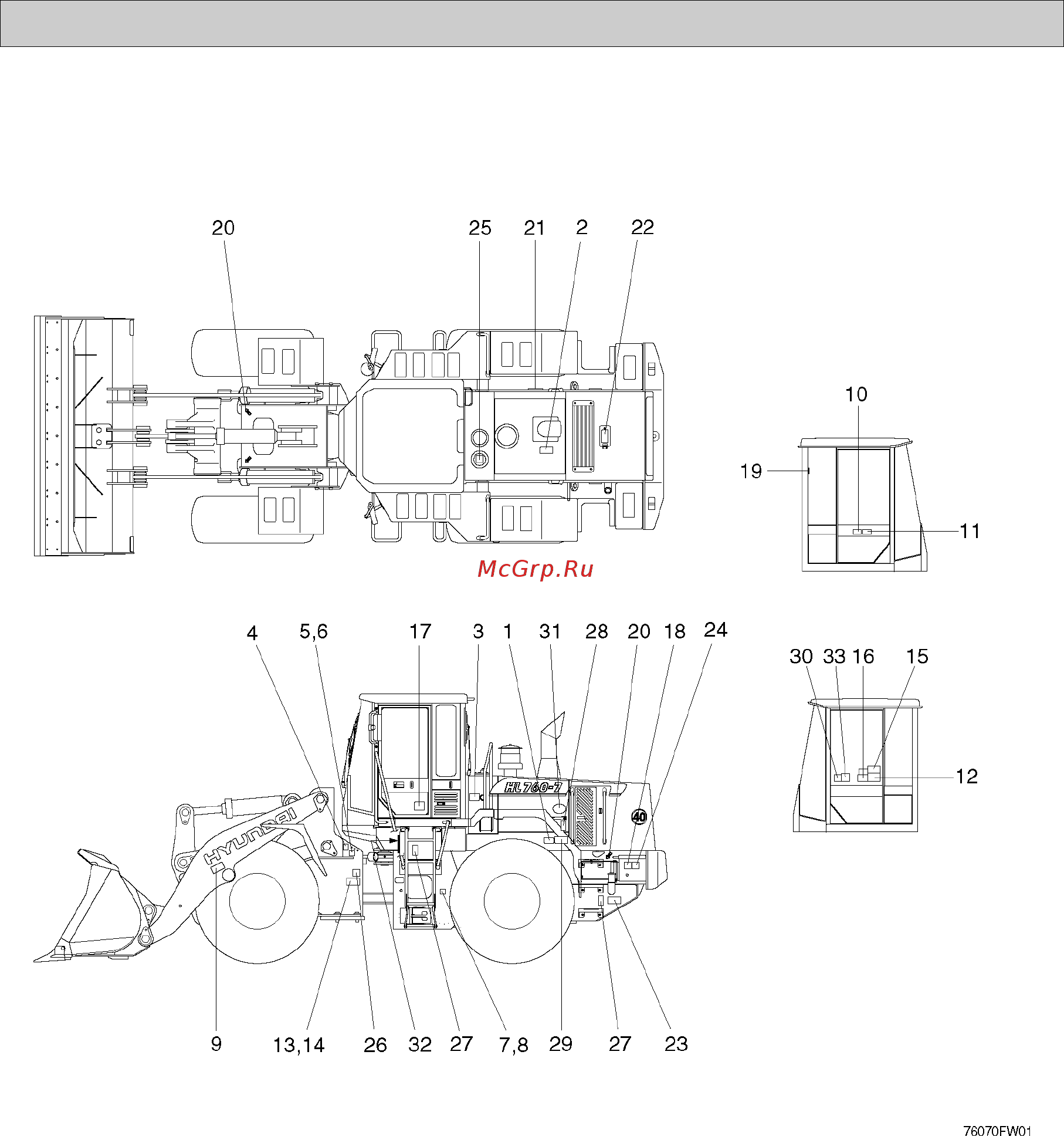

1. МЕСТО УСТАНОВКИ
Постоянно содержите эти знаки в чистоте. Если они отсутствуют или повреждены, установи
те их снова или замените на новые.
1 Стартер
2 Выхлопная труба
3
Уровень масла в гидросистеме
4 Отсечной клапан
5 Консистентная смазка (A)
6 Консистентная смазка (B)
7 Консистентная смазка (C)
8 Консистентная смазка (D)
9 Ограничитель ковша
10 Макс. высота/
радиус действия
11 Опрокидывание
12 Кабина с навесом ROPS
(конструкция для защиты
при опрокидывании)
13 Предупреждение о повороте
(ВЛЕВО)
14 Предупреждение о повороте
(ВПРАВО)
15 Изучите инструкцию
16 Идеограмма управления
17 Фильтр кондиционера
18 Модуль управления
двигателем (МУД)
19 Молоток
20 Идеограмма поворота
платформы
21 Воздушный фильтр
22 Крышка радиатора
23 Заправка топливом
24 Аккумуляторная батарея
25 Смазка гидросистемы
26 Шланг высокого давления
27 Падение
28 Зафиксируйте опору
29 Смещение капота двигателя
30 Запасный выход
31 Малотоксичный двигатель
32 Инструкция по обслуживанию
33 Процедура запуска
КАБИНА ИЗНУТРИ (СЛЕВА)
КАБИНА ИЗНУТРИ (СПРАВА)
