12

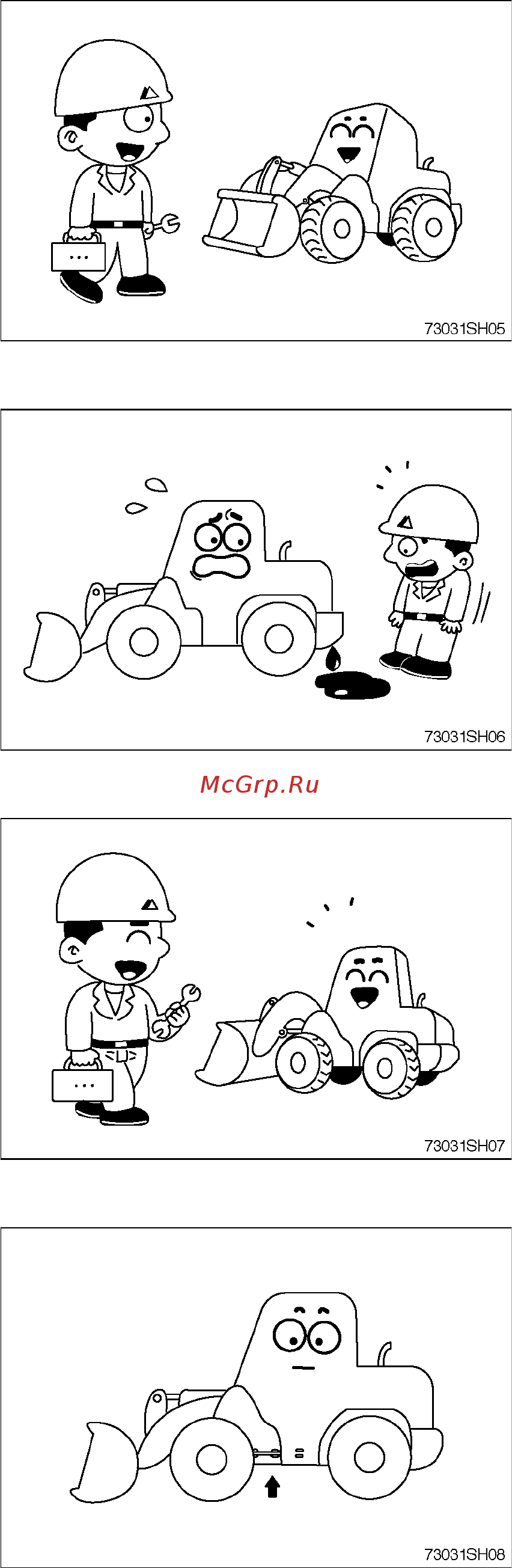

Проводите ежедневный контрольный осмотр
в соответствии с настоящей инструкцией по
эксплуатации.
Отремонтируйте поврежденные детали и за
тяните ослабленные болты.
Выполняйте проверку на отсутствие утечек
моторного масла, масла гидросистемы, топ
лива и охлаждающей жидкости.
Не работайте на машине, если она требует
ремонта.
Приступайте к работе после полного завер
шения ремонтных работ.
Прежде чем приступить к работе на машине,
обязательно снимите предохранительный
штифт.
