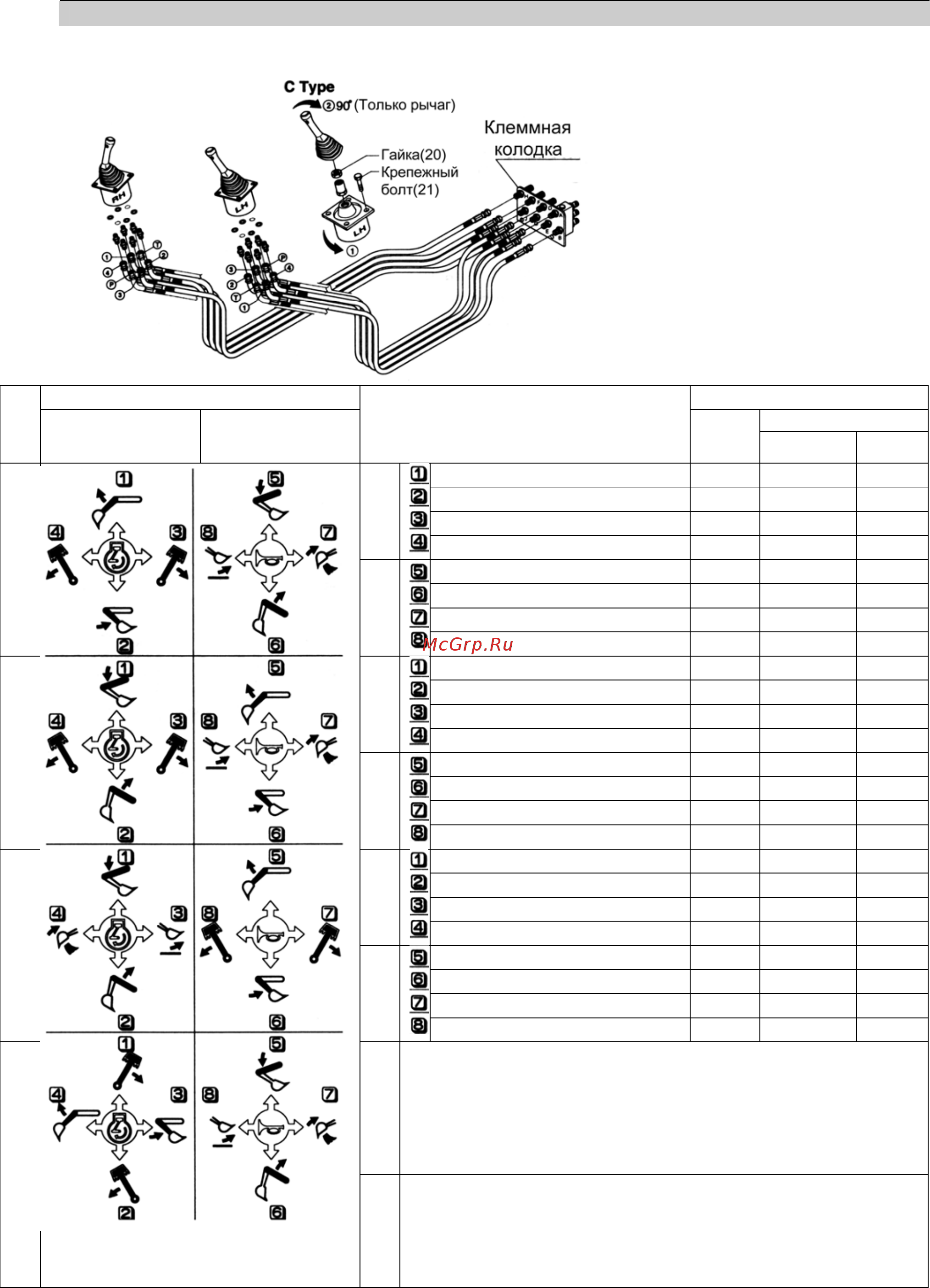

12. СХЕМА УПРАВЛЕНИЯ МАШИНОЙ С ПОМОЩЬЮ ДЖОЙСТИКОВ
Ú Каждый раз, когда в данной
схеме управления машиной
происходят изменения,
производите такие же
изменения на табличке схемы
управления в кабине. Схема
на табличке ОБЯЗАТЕЛЬНО
должна совпадать с
настоящей схемой
управления машиной.
Работа д
жойстиками
Соединение шлангов(Порт)
Изменение порта
Схема
Левый
джойстик
Правый
джойстик
Функция
управления
Джой
стик
От На
Рукоять - от экскаватора
D -
Рукоять - к экскаватору
E -
Поворот платформы вправо
A -
Влево
Поворот платформы влево
B -
Опускание стрелы
J -
Подъем стрелы
H -
Ковш - от экскаватора
F -
Тип ISO HYUNDAI
Вправо
Ковш - к экскаватору
G -
Опускание стрелы
D J
Подъем стрелы
E H
Поворот платформы вправо
A -
Влево
Поворот платформы влево
B -
Рукоять - от экскаватора
J D
Рукоять - к экскаватору
H E
Ковш - от экскаватора
F -
Тип А
Вправо
Ковш - к экскаватору
G -
Опускание стрелы
D J
Подъем стрелы
E H
Ковш - к экскаватору
A G
Влево
Ковш - от экскаватора
B F
Рукоять - от экскаватора
J D
Рукоять - к экскаватору
H E
Поворот платформы вправо
F A
Тип В
Вправо
Поворот платформы влево
G B
Влево
Ослабьте крепежный болт рычага управления(21) и
поверните всю систему джойстика на 90° против часовой
стрелки; затем установите.
Что
бы поместить
джойстик управления в правильное
положение, отверните гайку(20) и поверните только
джойстик
на 90° по часовой стрелке.
Тип С
Вправо
То же, что и в типе ISO.
4-27
