Hyundai Robex 250LC-7 [24/182] Во время работы машины
![Hyundai Robex 250LC-7 [24/182] Во время работы машины](/views2/1402938/page24/bg18.png)

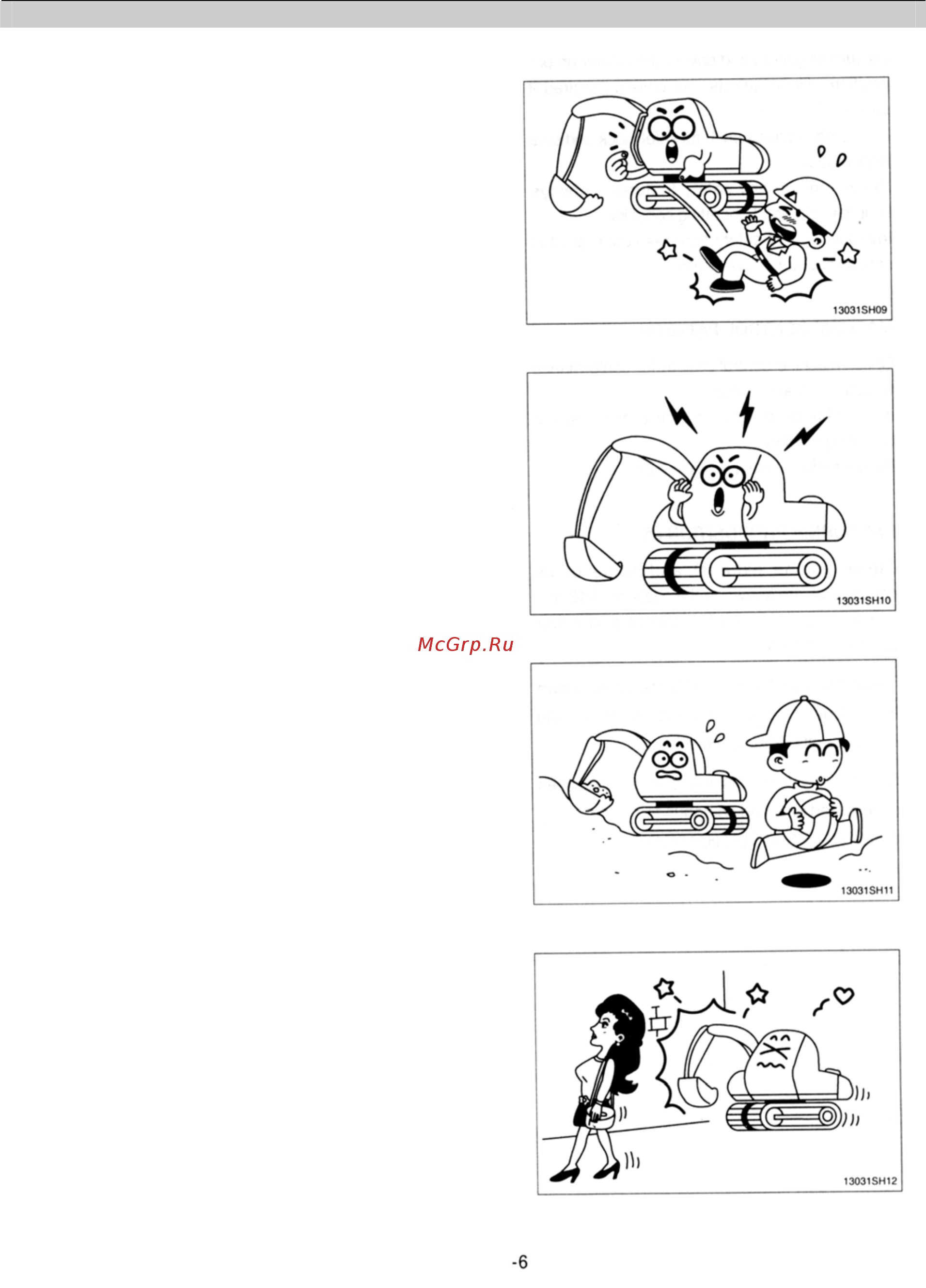

2. ВО ВРЕМЯ РАБОТЫ МАШИНЫ
Пользуйтесь поручнями и подножкой при залезании
на экскаватор и при выходе из него.
Не за
прыгивайте на экскаватор и не спрыгивайте с
него.
Перед началом работы под
айте звуковой сигнал для
предупреждения близстоящего персонала о начале
работы машины.
Для лучшей видимости очистите стекла от
посторонних материалов, напр., от обледенения.
Внимательно уп
равляйте экскаватором, обращая
внимание на отсутствие персонала, людей и других
объектов внутри рабочей зоны.
При необходимости у
становите защитные
ограждения рабочей зоны.
При использовании рабочего обор
удования
внимательно следите за стройплощадкой.
1-6
