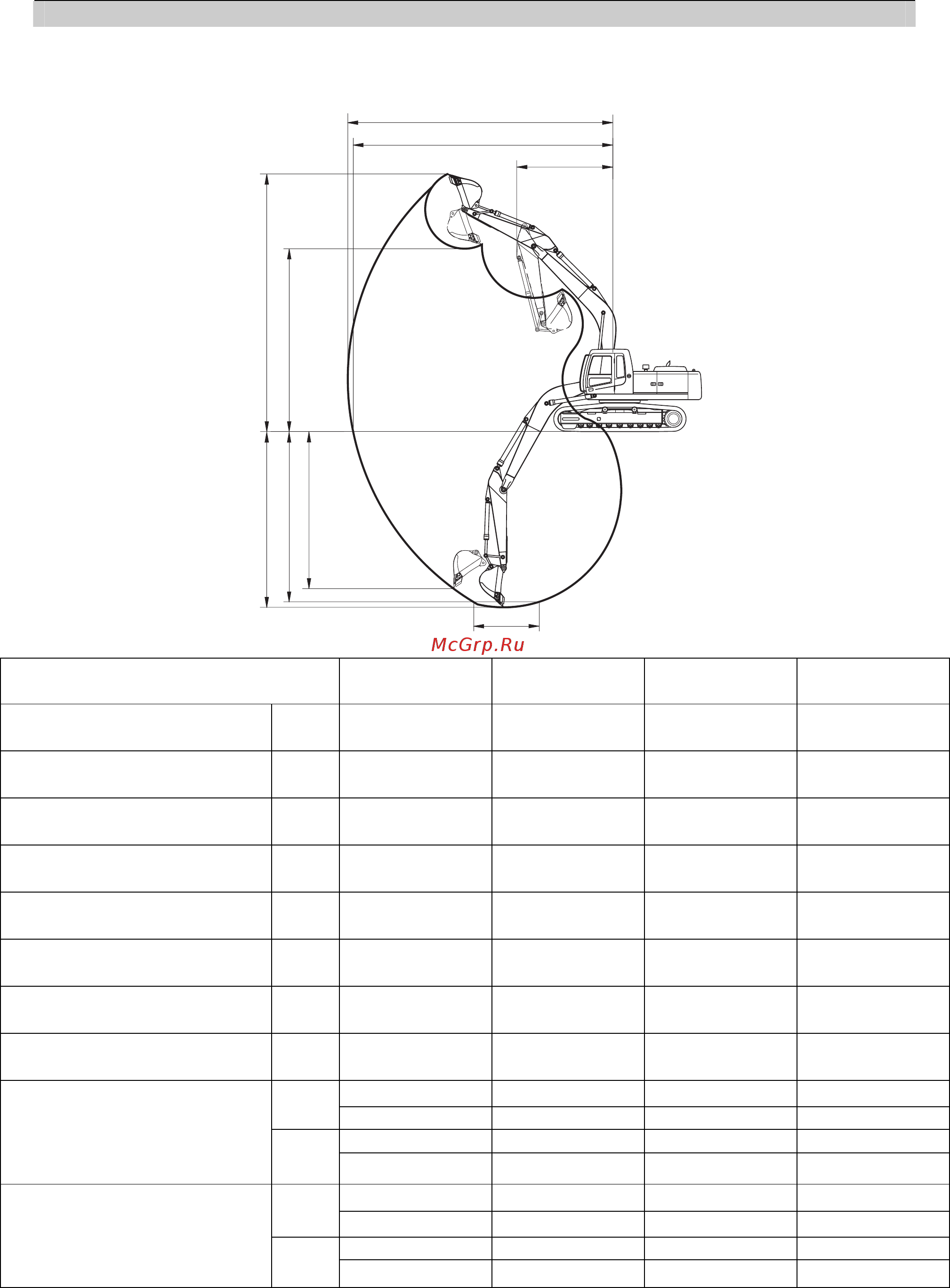

3. РАБОЧИЙ ДИАПАЗОН
1) Модели R250LC-7, R250NLC-7 ( стрел 5,85 м)
B
B'
C
D
E
A
A'
F
8ft
Наименование
Рукоять
2,10 м
Рукоять
2,50 м
Рукоять
3,05 м
Рукоять
3,60 м
Максимальный радиус копания А 9950мм 9870мм 10360мм 10870мм
Максимальный радиус копания
на уровне земли
А’
9360мм 9680мм 10190мм 10700мм
Максимальная глубина копания В 6050мм 6450мм 7000мм 7550мм
Максимальная глубина копания
(уровень в 2,5 м)
В’
5840мм 6260мм 6830мм 7400мм
Максимальная глубина копания
вертикальной стенки
С
5480мм 5640мм 6150мм 6830мм
Максимальная высота копания D 9450мм 9460мм 9670мм 9920мм
Максимальная высота
разгрузки
E
6360мм 6420мм 6630мм 6860мм
Минимальный радиус поворота F 4420мм 4200мм 3980мм 3900мм
157[171]кН 157[171]кН 157[171]кН 157[171]кН
SAE
16000 [17450]кгс 16000 [17450]кгс 16000[17450]кгс 16000[17450]кгс
179[195]кН 179[195]кН 179[195]кН 179[195]кН
Усилие копания на ковше
ISO
18200 [19850]кгс 18200 [19850]кгс 18200 [19850]кгс 18200 [19850]кгс
135[148]кН 130[142]кН 115[125]кН 117[127]кН
SAE
13800[15050]кгс 13300[14510]кгс 11700[12760]кгс 11900[12980]кгс
140[153]кН 134[147]кН 119[129]кН 121[132] кН
Усилие копания на рукояти
ISO
14300[15600]кгс 13700[14950]кгс 12100[13200]кгс 12300[13420]кгс
[ ]: при форсировке
