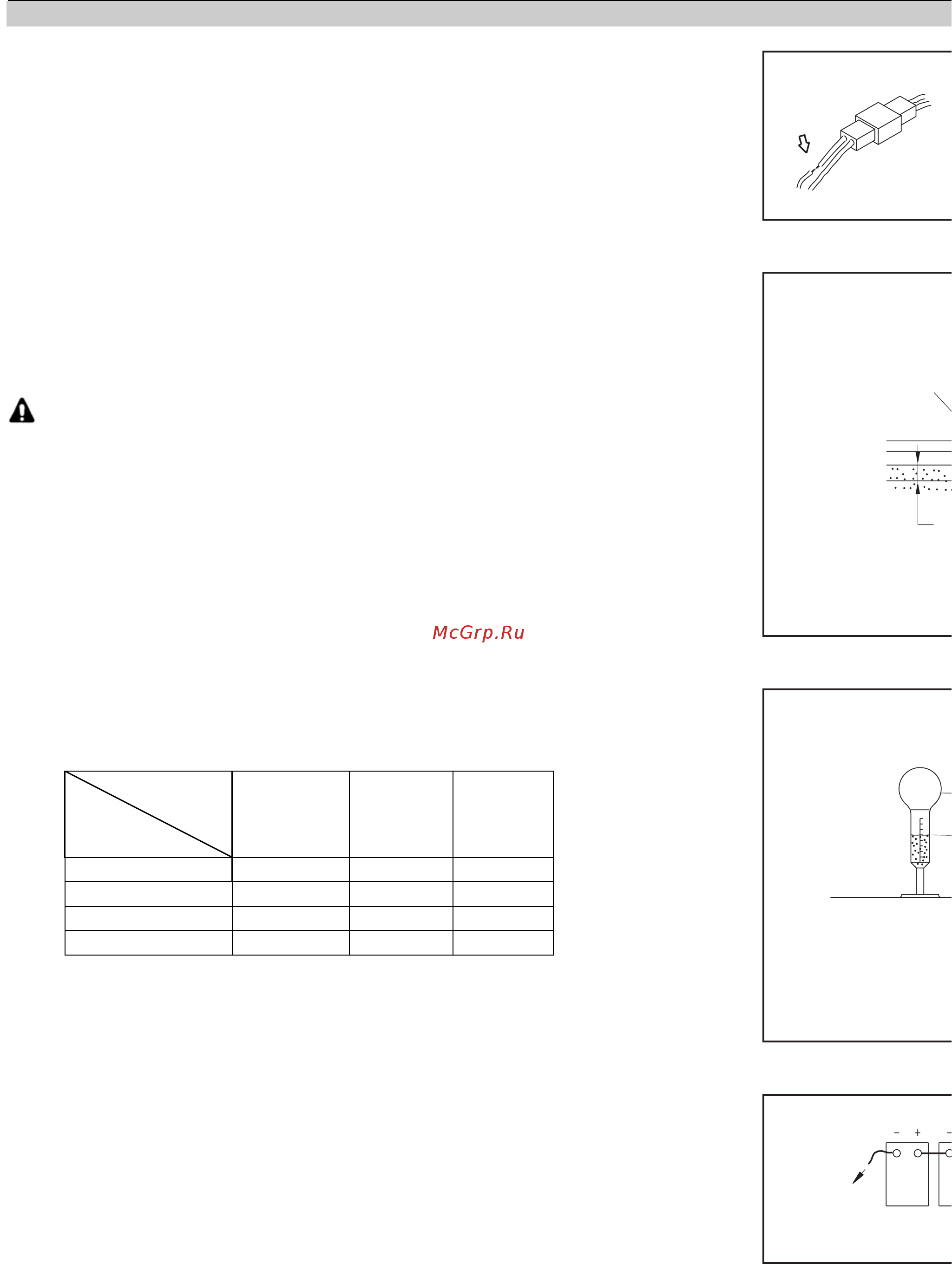

7. ЭЛЕКТРОСИСТЕМА
1) ПРОВОДА, ДАТЧИКИ
Регулярно проверяйте состояние электропроводки и датчиков. При
обнаружении отсутствия контакта или неисправностей произведите
необходимые ремонтные работы.
2) АККУМУЛЯТОРНАЯ БАТАРЕЯ
(1) Проверка и ремонт
1Проверьте уровень электролита в аккумуляторной батарее. При необходимости
долейте дистиллированную воду до требуемого уровня.
2Промойте клеммы горячей водой при их загрязнении, а затем покройте слоем
смазки.
Не допускайте попадания электролита на одежду и кожу, так как
электролит является кислотой.
Будьте осторожны, не допуская попадание электролита в глаза. При
попадании электролита в глаза промойте их под струей чистой воды и
обратитесь к врачу.
Не допускайте открытого огня и искр
вблизи аккумуляторной батареи.
(2)
Плотность электролита в аккумуляторной
батарее
О степени заряженности аккумуляторной батареи можно судить по плотности
электролита в ней.
Проверяйте степень заряженности аккумулятора в соответствии с приведенной
ниже таблицей.
Температура
Степень
заряженности
20°С 10°С -10°С
100% 1,26 1,27 1,28
90% 1,24 1,25 1,26
80% 1,22 1,23 1,24
75% 1,21 1,22 1,23
(3) Порядок снятия проводов с аккумуляторной батареи
Сперва снимайте с аккумуляторной батареи провод, идущий на "массу"
(клемма "–"). При подсоединении проводов массовый провод подсоединяйте в
последнюю очередь.
