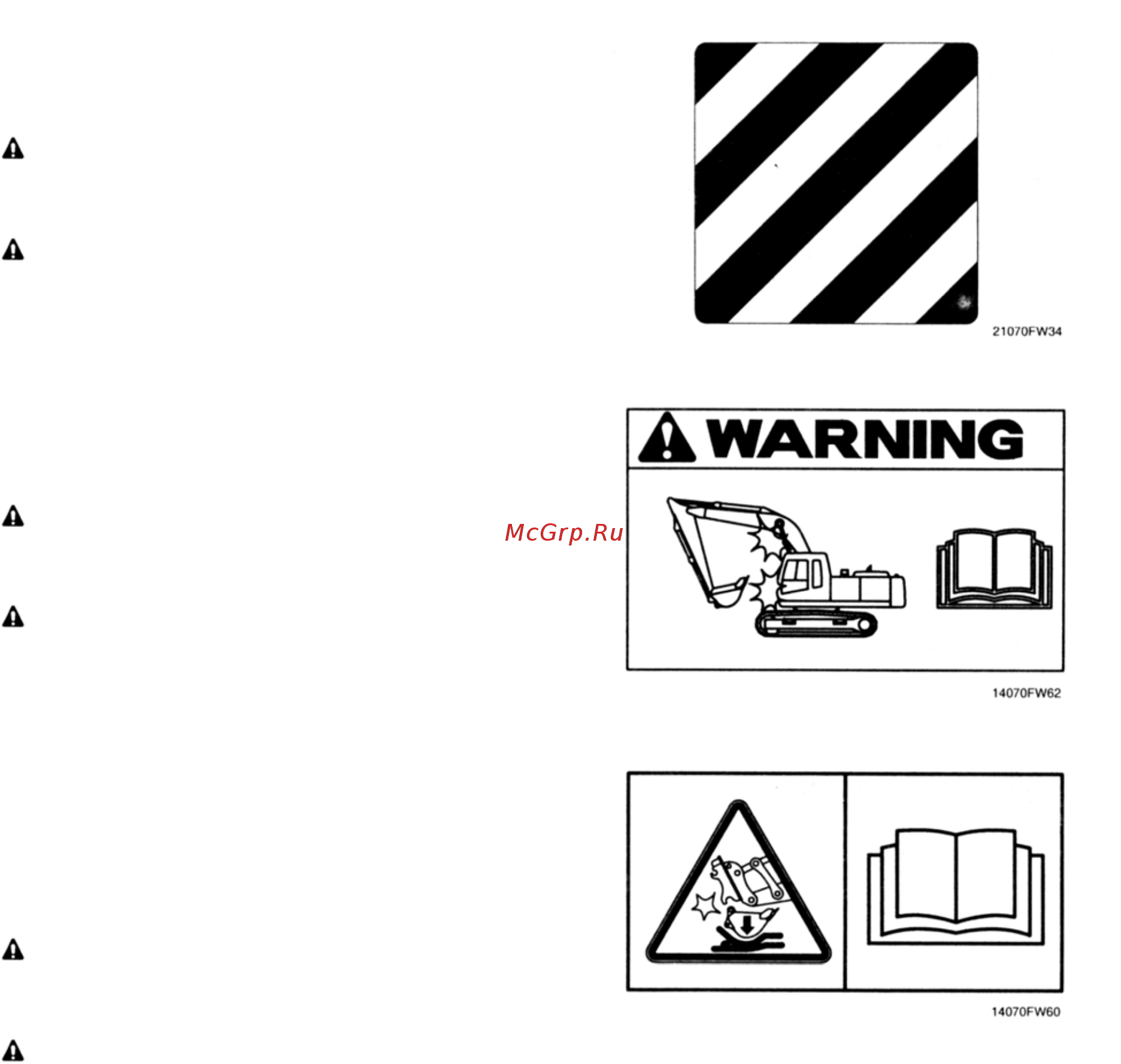

26) СВОБОДНАЯ ОТ ПЕРСОНАЛА
РАБОЧАЯ ЗОНА (знак 34)
Предупредительный знак расположен не
противовесе.
Во избежание серьезных травм и
смерти не стойте в радиусе поворота
машины.
Не стирайте и не отклеивайте эту
наклейку с машины.
27) СТОЛКНОВЕНИЕ (знак 40)
Предупредительный знак расположен на
правом окне кабины оператора.
Будьте осторожны, работая в
экскаваторе, снабженным быстрым
фиксатором или удлинителями.
Ковш может удариться о кабину или
стрелу, о цилиндры стрелы, если
приближается к ним.
28) БЛОКИРОВКА ФИКСАТОРА
(знак 41)
Предупредительный знак расположен на
правом окне кабины оператора.
Сорвавшийся ковш может
причинить серьезные травмы или
смерть.
Работа на экскаваторе с
незаблокированным переключателем
быстрого фиксатора или без
блокировочного стержня
безопасности в двигающемся крюке
может быть причиной срыва ковша.
0-13
