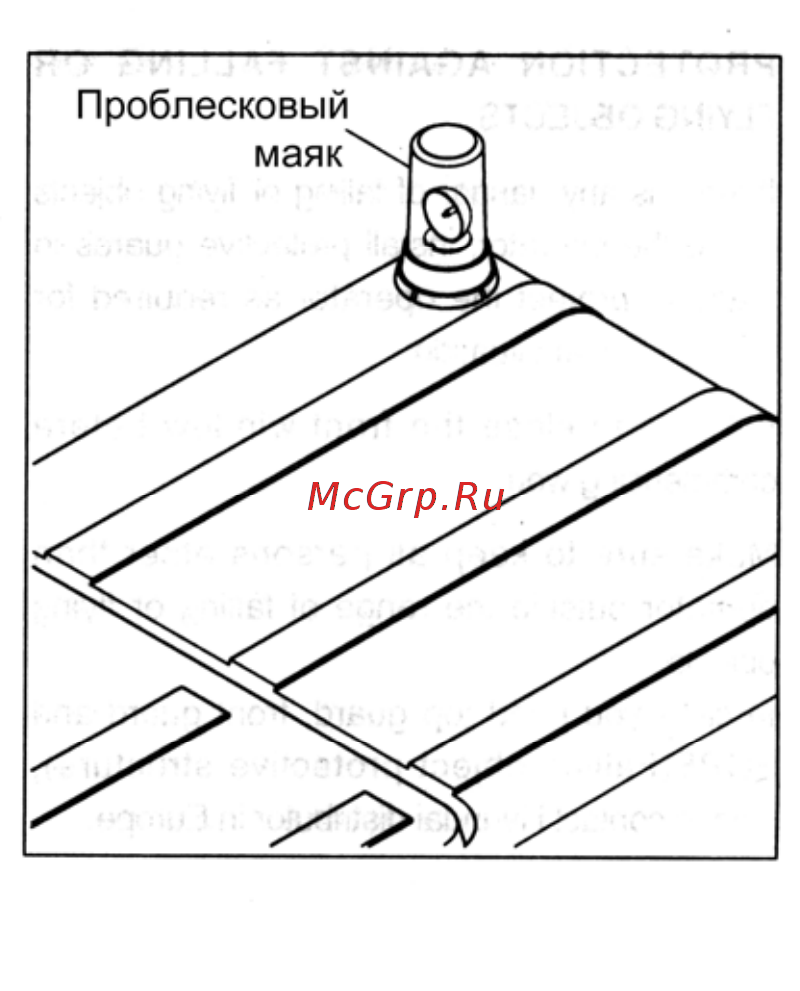

ПРОБЛЕСКОВЫЙ М
АЯК
При работе на дорогах или воз
ле дороги включение
проблескового маяка позволяет избежать дорожно-
транспортных происшествий.
Для ус
тановки проблескового маяка на вашу машину,
пожалуйста, обратитесь к дистрибьютору HYUNDAI.
МЕРЫ БЕЗО
ПАСНОСТИ ПРИ УСТАНОВКЕ И
ИСПОЛЬЗОВАНИИ ДОПОЛНИТЕЛЬНОГО
РАБОЧЕГО ОБОРУДОВАНИЯ
Перед ус
тановкой и использованием факультативного
дополнительного рабочего оборудования прочитайте
соответствующий раздел руководства по
эксплуатации и всю информацию в руководстве,
относящуюся к данному рабочему оборудованию.
Не у
станавливайте дополнительное рабочее
оборудование, неразрешенное фирмой HYUNDAI или
вашим дистрибьютором HYUNDAI. Установка
несанкционированного оборудования может создать
угрозу безопасности или неблагоприятно повлиять на
ход работы экскаватора и даже сократить срок
службы машины.
Фирма HYUNDAI не несет ответственности за
травмы, несчастные случаи, повреждения, нанесенные
использованием несанкционированного
дополнительного рабочего оборудования.
1-4
