ПОСАДКА НА ЭКСКАВАТОР И ВЫХОД ИЗ
ЭКСКАВАТОРА
Никогда не запрыги
вайте и не спрыгивайте с
экскаватора.

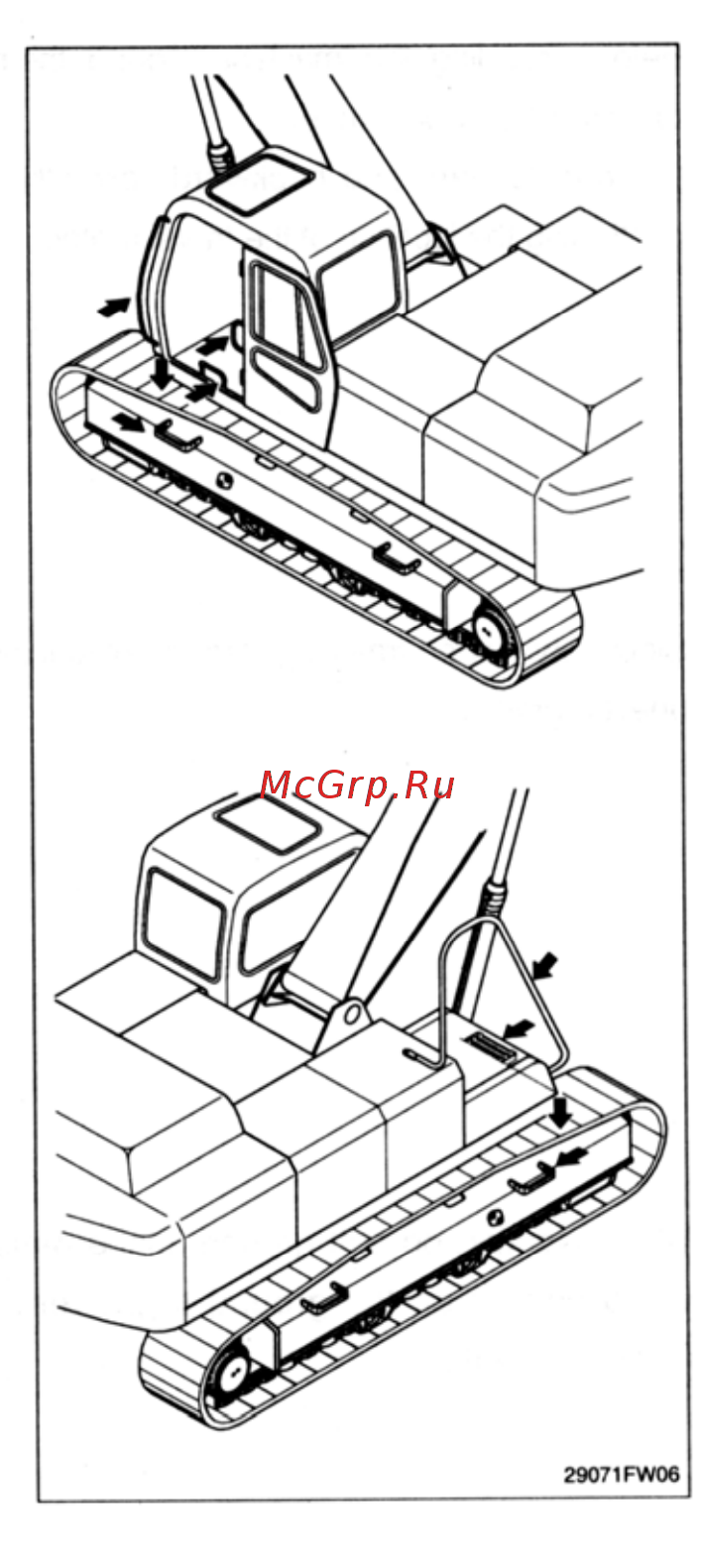

Садитесь на экскаватор и
сходите с экскаватора всегда
лицом к нему. При этом используйте поручни,
ступеньки на экскаваторе и гусеничной раме,
гусеничные траки.
Дополнительную сту
пеньку можно установить, если
машина имеет широкие траки. В этом случае свяжитесь
с дистрибьютором HYUNDAI.
Не держитесь за рычаги уп
равления при посадке на
экскаватор или выхода из экскаватора.
Для безопасности опирайтесь как миниму
м на три
тачки (руки, ноги), используя поручни, ступеньки или
гусеничные траки.
Всегда очищайте поручни, сту
пеньки и гусеничные
траки от масла или грязи. Если они повреждены,
почините их и затяните все ослабившиеся болты.
Если при посадке или сходе
с экскаватора Вы
держитесь за ручку дверцы, откройте дверцу и надежно
закрепите ее в открытом положении. В противном
случае дверца может внезапно двинуться, и Вы
потеряете равновесие и упадете.
1-12
