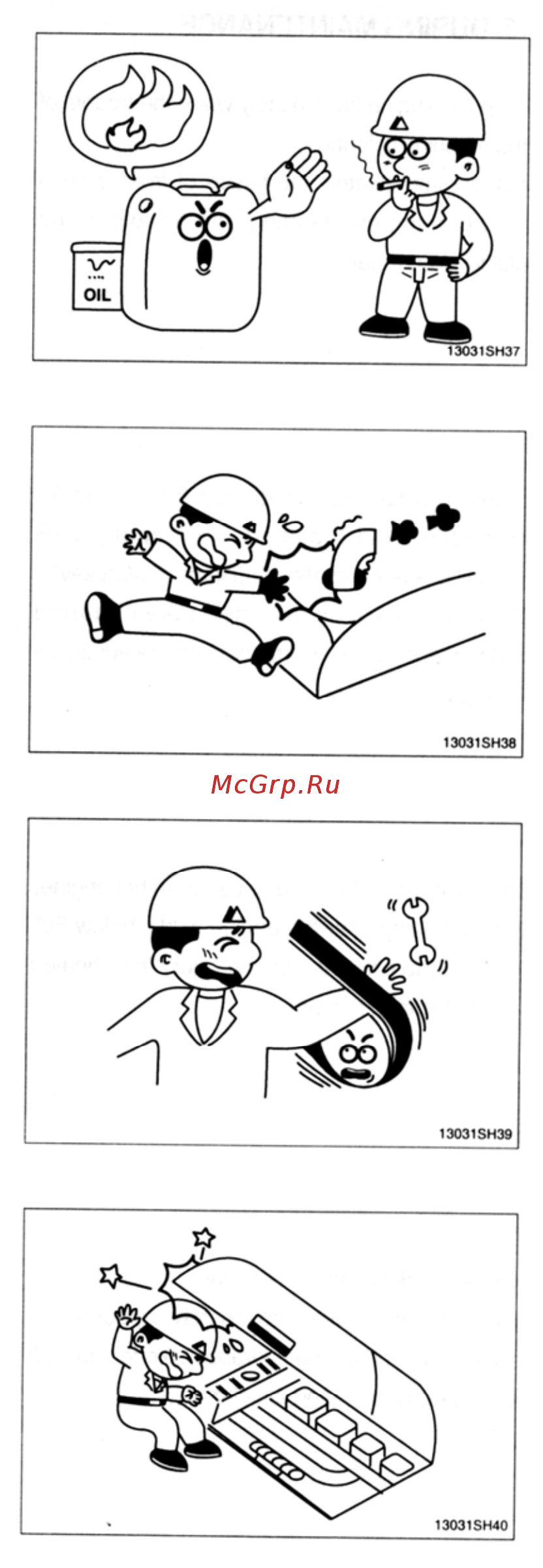

Топливо и масло – горючие жидкости.
Храните их в су
хом прохладном месте, вдали от
открытого огня.
Не дотраги
вайтесь до выхлопной трубы, так как
это может привести к серьезному ожогу.
Не открывайте капот дви
гателя при работающем
двигателе.
При техническом осмотре двиг
ателя будьте
осторожны, чтобы не удариться о края крышки
.
1-14
