156

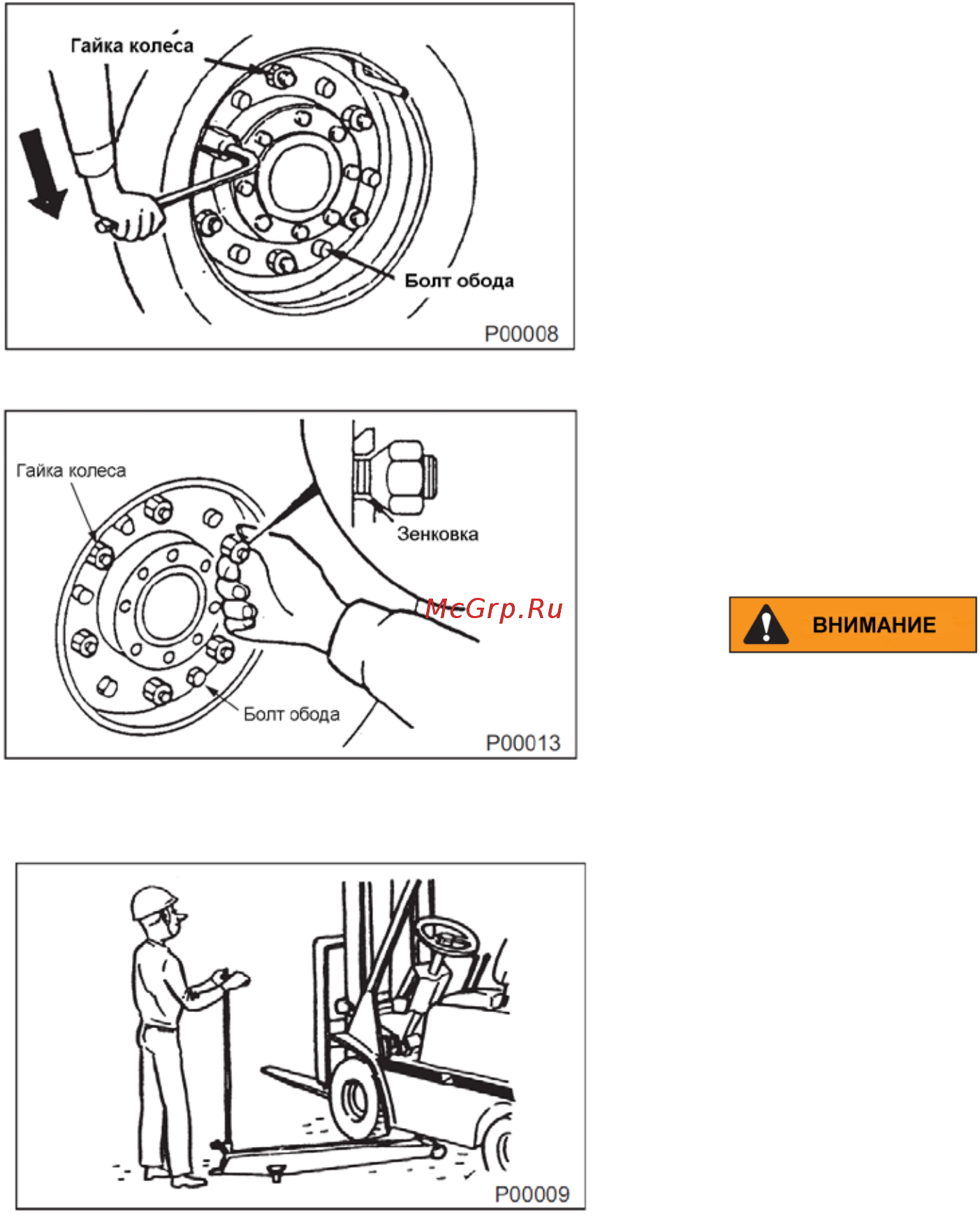

• Замена колеса
1. Ослабьте гайки колеса примерно на два оборота. Гайки необходимо только ослабить.
Не снимайте их.
2. Поместите домкрат под погрузчиком на предназначенном для него месте (см. ниже).
3. Поднимите погрузчик домкратом до тех пор, пока колёса не оторвутся от земли.
4. Отверните и снимите гайки, которые были ослаблены ранее (пункт 1).
5. Крепко держите колесо обеими руками и снимите его с погрузчика.
НЕ ОСЛАБЛЯЙТЕ БОЛТЫ ОБОДА
• Подъём переднего колеса
Поместите домкрат под шасси и поднимите переднее колесо.
