59
•
Жидкокристаллический дисплей
Когда ключ запуска находится в положении “ВКЛ.”
(“ON”), горят лампы предупреждающих сигналов и лампы
индикаторов, кроме ламп обозначенных как G, D и OPT (G
- для моделей на сжиженном газе; D - для моделей с
дизельным двигателем и OPT - для дополнительных
функций (опций)).
На моделях с дизельным двигателем лампа
предупреждающего сигнала обозначенная как
будет гореть до завершения прогрева двигателя.
Если этого не происходит, это означает возможное
повреждение светодиода. Если светодиод не загорается
при переводе ключа запуска в положение “ВКЛ.” (“ON”), обратитесь к Вашему сертифицированному дилеру.

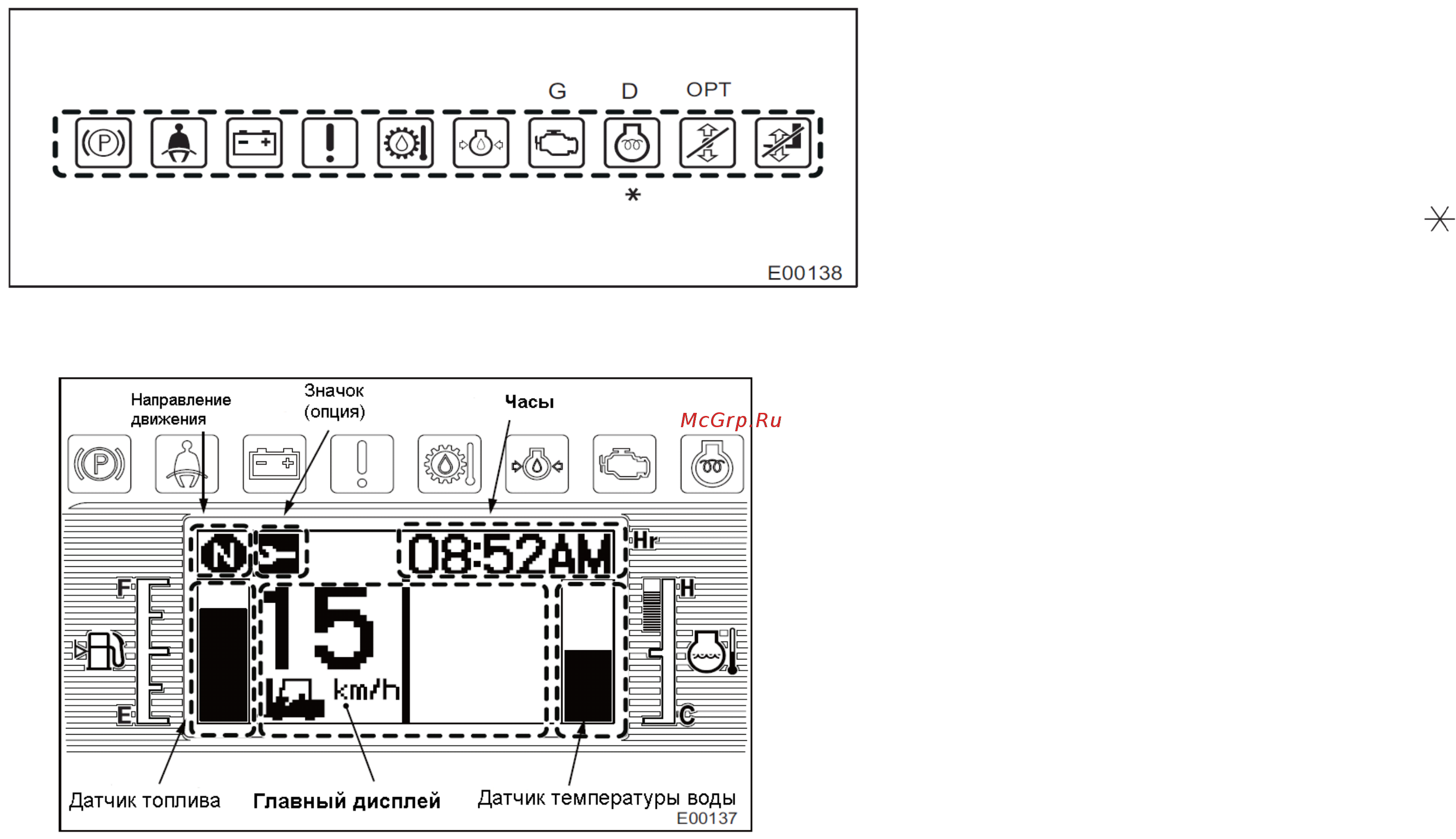

Жидкокристаллический дисплей состоит из главного
дисплея, датчика топлива, указателя направления движения,
значка, часов и датчика температуры воды. Главный дисплей
разделён на две части: правую и левую.
