• Органы управления погрузчиком
• Модель MC

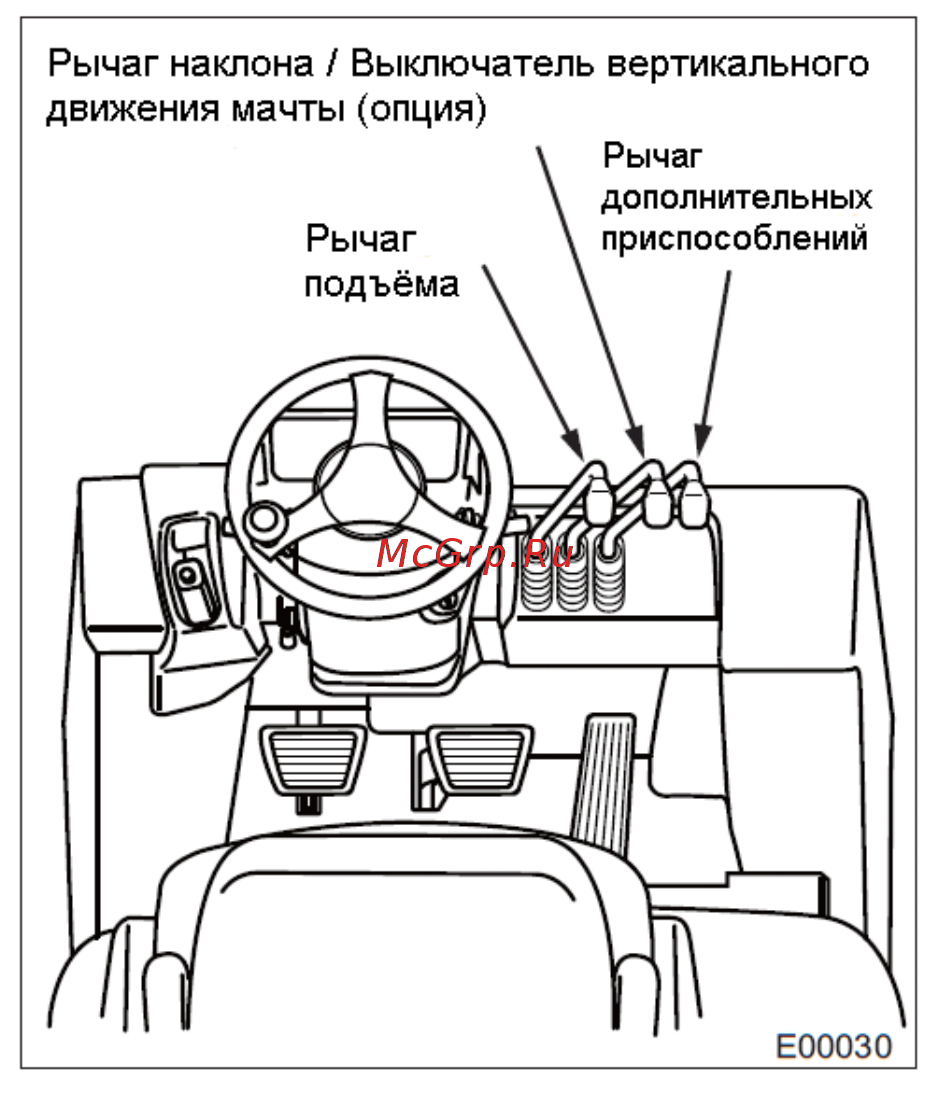

Система блокировки мачты
Система блокировки мачты является одной из функций встроенной системы
отслеживания присутствия оператора, которой оснащён погрузчик. Машина чувствует,
когда оператор не находится на рабочем месте, и блокирует движение мачты до тех пор,
пока оператор не займёт рабочее место. Система блокировки мачты отключит подачу
мощности на управляющий клапан (гидрораспределитель), и мачту невозможно будет
поднять, опустить или наклонить, даже если работать соответствующими рычагами, если
оператор покинет рабочее место примерно на три секунды и при этом ключ запуска
будет в положении “ВКЛ.” (“ON”) независимо от того, работает ли двигатель.
ПРИМЕЧАНИЕ:
Система блокировки мачты работает только для рычагов подъёма и наклона.
Дополнительные приспособления могут двигаться независимо от того, приведена
ли в действие функция блокировки мачты.
Таким образом, при работе рычагом дополнительных приспособлений некоторые
приспособления будут двигаться под действием груза или собственного веса, даже если
двигатель не работает или ключ запуска находится в положении “ВЫКЛ.” (“OFF”).
