81

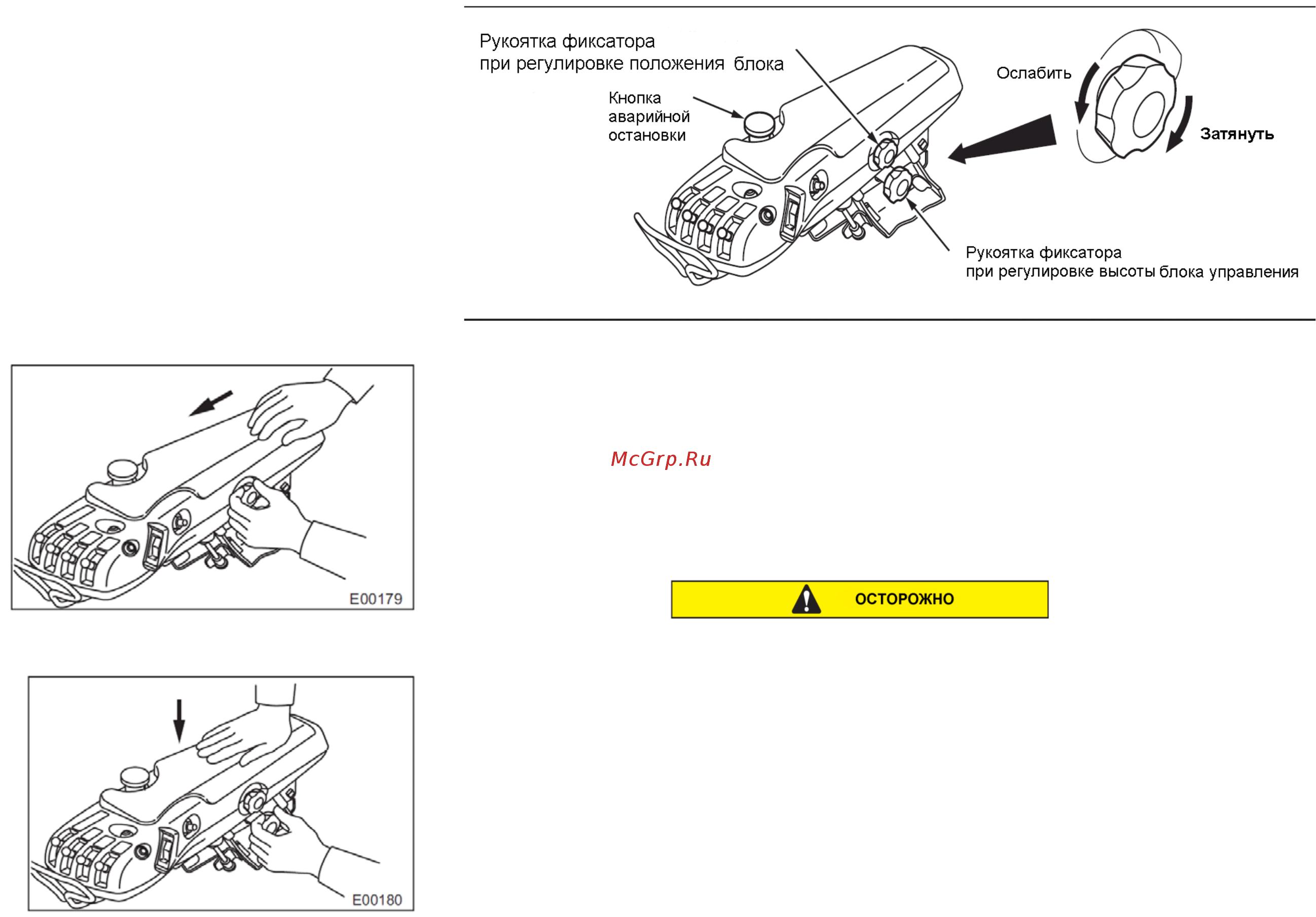

Рукоятка фиксатора при регулировке положения блока управления
При регулировке положения приборной панели модели FC не помещайте пальцы под панель и
около её переднего и заднего концов.
1) Левой рукой ослабьте рукоятку.
2) Правой рукой переместите блок управления модели FC вперёд или назад.
3) Левой рукой затяните рукоятку.
4) Убедитесь в том, что блок управления надёжно закреплён.
Рукоятка фиксатора при регулировке высоты блока управления
При регулировке высоты приборной панели модели FC не помещайте пальцы у газовых пружин и не
вставляйте пальцы в регулировочное отверстие.
1) Левой рукой ослабьте рукоятку.
2) Правой рукой нажмите на блок управления модели FC и переместите его вниз.
Перемещение вверх осуществляется при помощи газовых пружин.
3) Левой рукой затяните рукоятку.
4) Убедитесь в том, что блок управления надёжно закреплён.
