Mitsubishi FDE25T [88/229] Встроенная система отслеживания присутствия оператора
![Mitsubishi FDE25T [88/229] Встроенная система отслеживания присутствия оператора](/views2/1402965/page88/bg58.png)
88

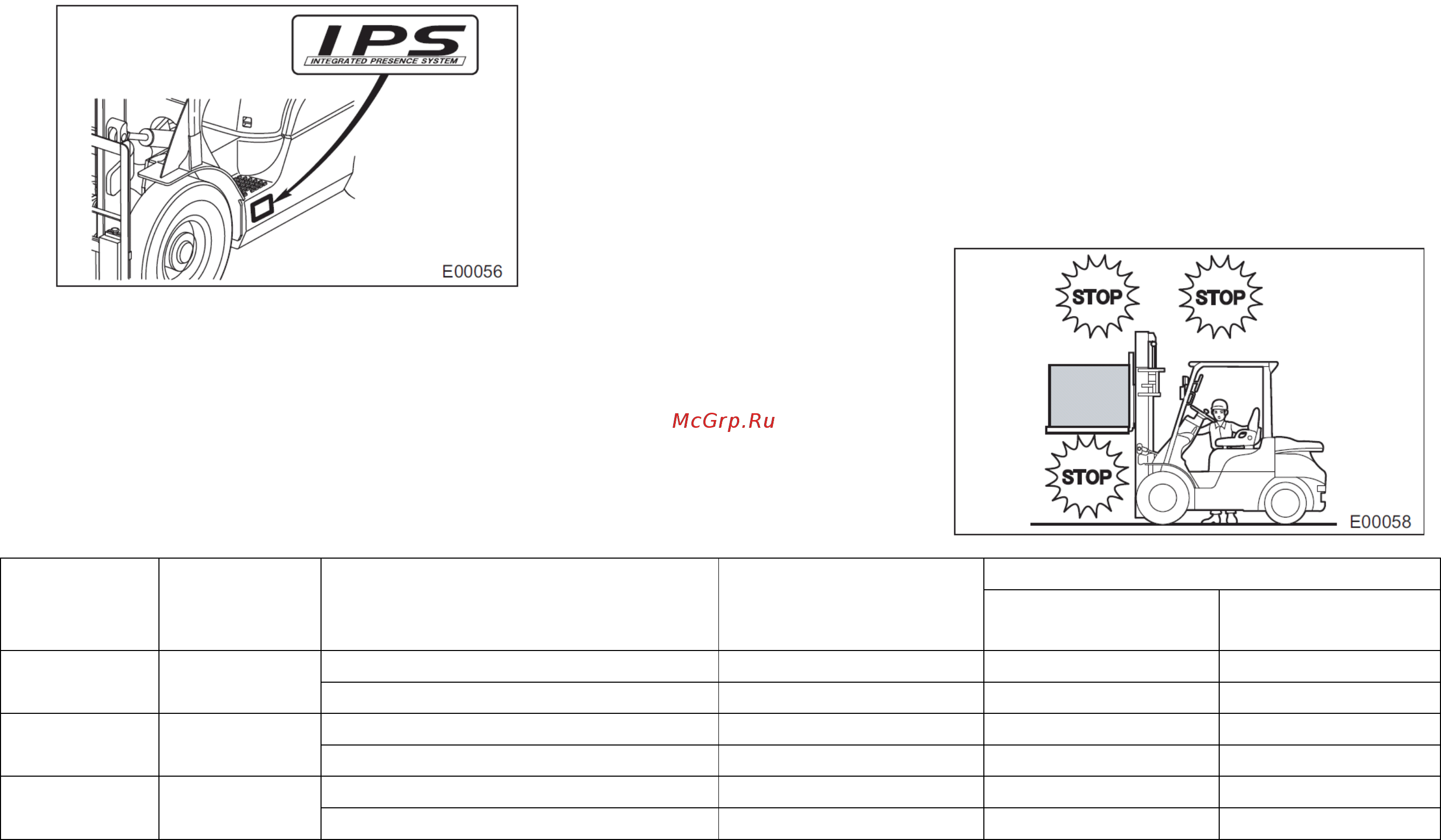

• Встроенная система отслеживания присутствия оператора
Машины, на которых имеется такая табличка, оснащены встроенной системой
присутствия оператора, представляющей собой систему обратной связи на основе
компьютера. Важно правильно работать на машине и использовать эту систему. Кроме
того, техобслуживание системы должно проводиться должным образом. Она должна
всегда быть включена.
• Система блокировки мачты
Если оператор покидает рабочее место примерно на три секунды и двигатель в
это время работает, срабатывает выключатель присутствия оператора. Это
приводит к блокировке мачты даже при работе рычагами подъёма и наклона.
Положение
ключа
запуска
Двигатель
Сиденье оператора
Световой сигнал
блокировки мачты
Рычаги управления
Рычаг подъёма
Рычаг наклона
ВЫКЛ. (OFF)
Остановлен
Оператор на рабочем месте
ВЫКЛ. (OFF)
Не работает
Не работает
Оператора нет на рабочем месте
ВЫКЛ. (OFF)
Не работает
Не работает
ВКЛ. (ON)
Остановлен
Оператор на рабочем месте
ВЫКЛ. (OFF)
Только опускание
Не работает
Оператора нет на рабочем месте
Мигает
Не работает
Не работает
СТАРТ
(START)
Работает
Оператор на рабочем месте
ВЫКЛ. (OFF)
Работает
Работает
Оператора нет на рабочем месте
Мигает
Не работает
Не работает
