50

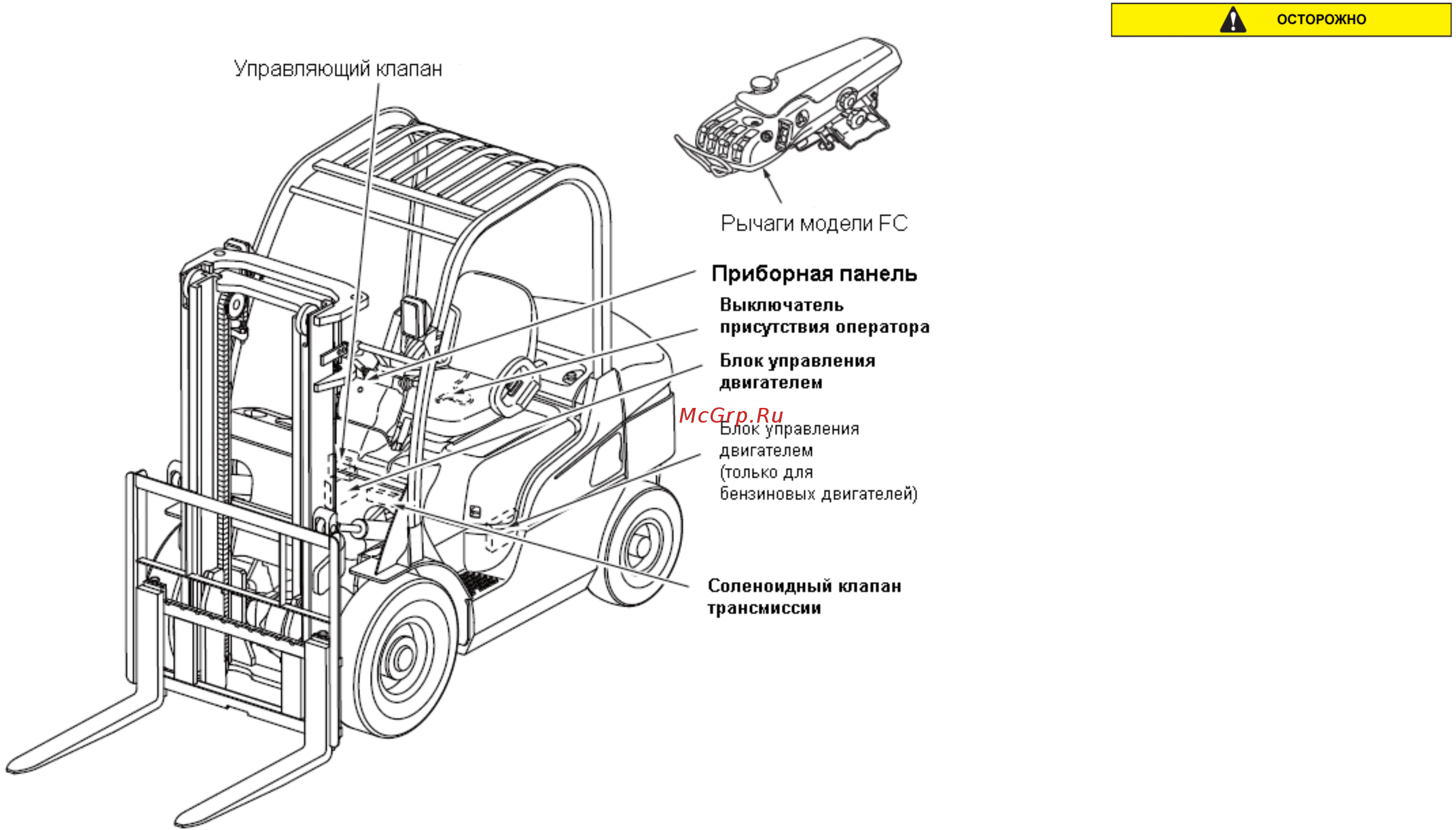

• Составные части электрической системы
Эта система состоит из точно настроенных
компонентов. Не пытайтесь самостоятельно
регулировать и ремонтировать их. Для этого
свяжитесь с Вашим дилером.
Влага повреждает контроллер! При очистке
машины не допускайте попадания воды и пара на
блок управления машиной (внутри правой
ступеньки) и блок управления двигателем (внутри
машинного отделения).
На сиденье оператора установлен
выключатель присутствия оператора. До тех пор
пока Вы не займёте рабочее место оператора, Вы
не сможете перемещать мачту и дополнительные
приспособления (модель FC) или мачту (модель
MC). При установке нового сиденья оператора
убедитесь в том, что Вы выбрали оригинальное
сиденье от производителя с выключателем
присутствия оператора.
