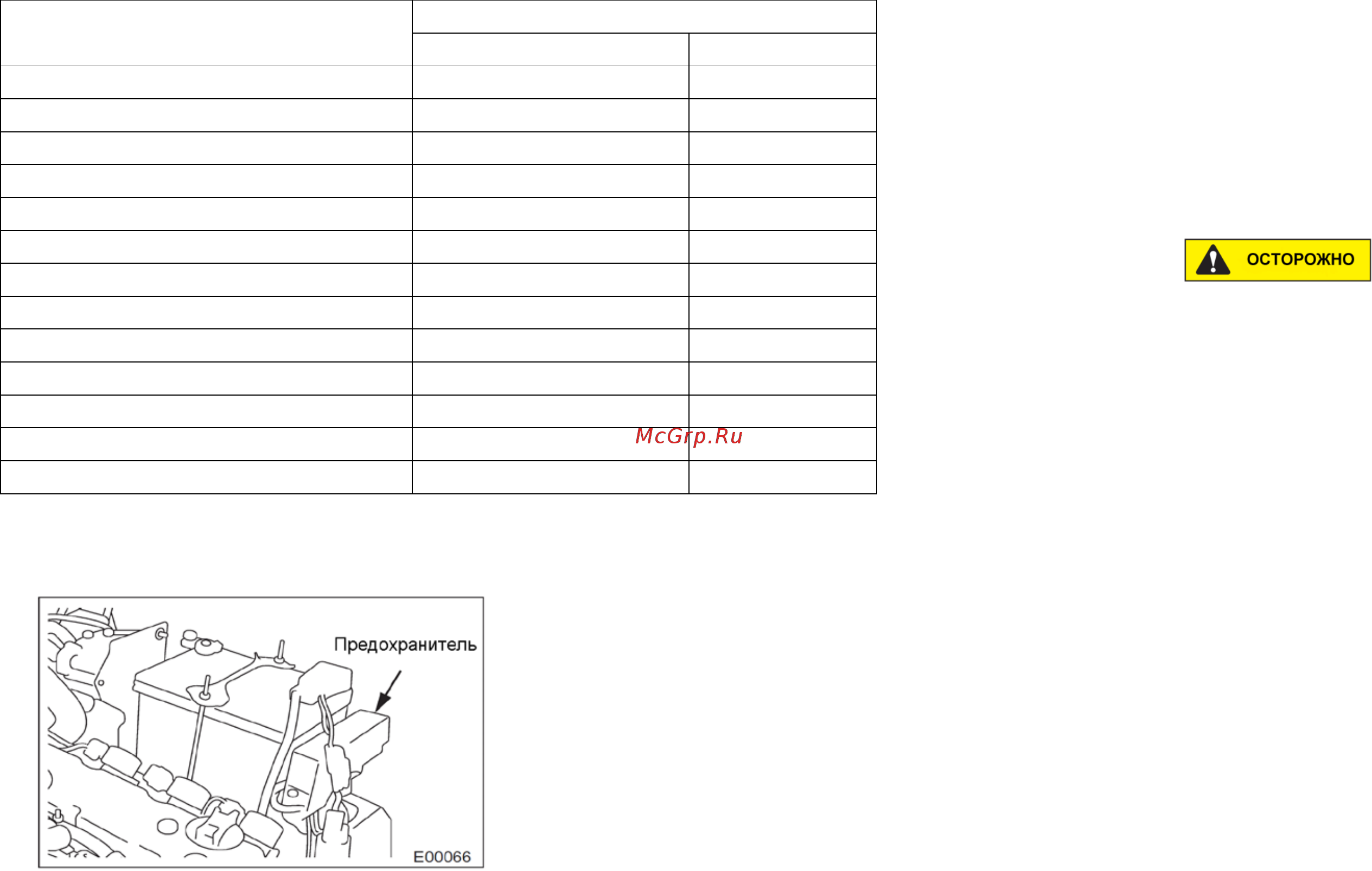

• Предохранители и световые сигналы
При замене предохранителей следите за тем,
чтобы они заменялись предохранителями,
рассчитанными на тот же ток.
Если предохранитель сгорает сразу же после
замены и Вы не можете установить причину этого,
обратитесь к Вашему сертифицированному дилеру.
Используйте лампы той же мощности, что и
заменяемые.
• Если световые сигналы не горят:
1. Сначала проверьте, не перегорели ли предохранители.
2. Заменяйте предохранители по одному и при этом работайте включателем
сигналов, чтобы определить, какой сигнал не работает.
Цепь
Номинальный ток
На сжиженном газе
Дизельные
Передний фонарь
15А
15А
Звуковой сигнал
10А
10А
Стоп-сигнал
10А
10А
Опция
15А
15А
Рабочий фонарь
15А
15А
Двигатель (ETC)
30А
-----
Двигатель (ETC)
30А
-----
Опция
20А
20А
Двигатель (EGI)
15А
-----
Модуль управления двигателем
20А
20А
Приборная панель
10А
10А
Запасный фонарь
15А
15А
Топливный насос
10А
10А
