200

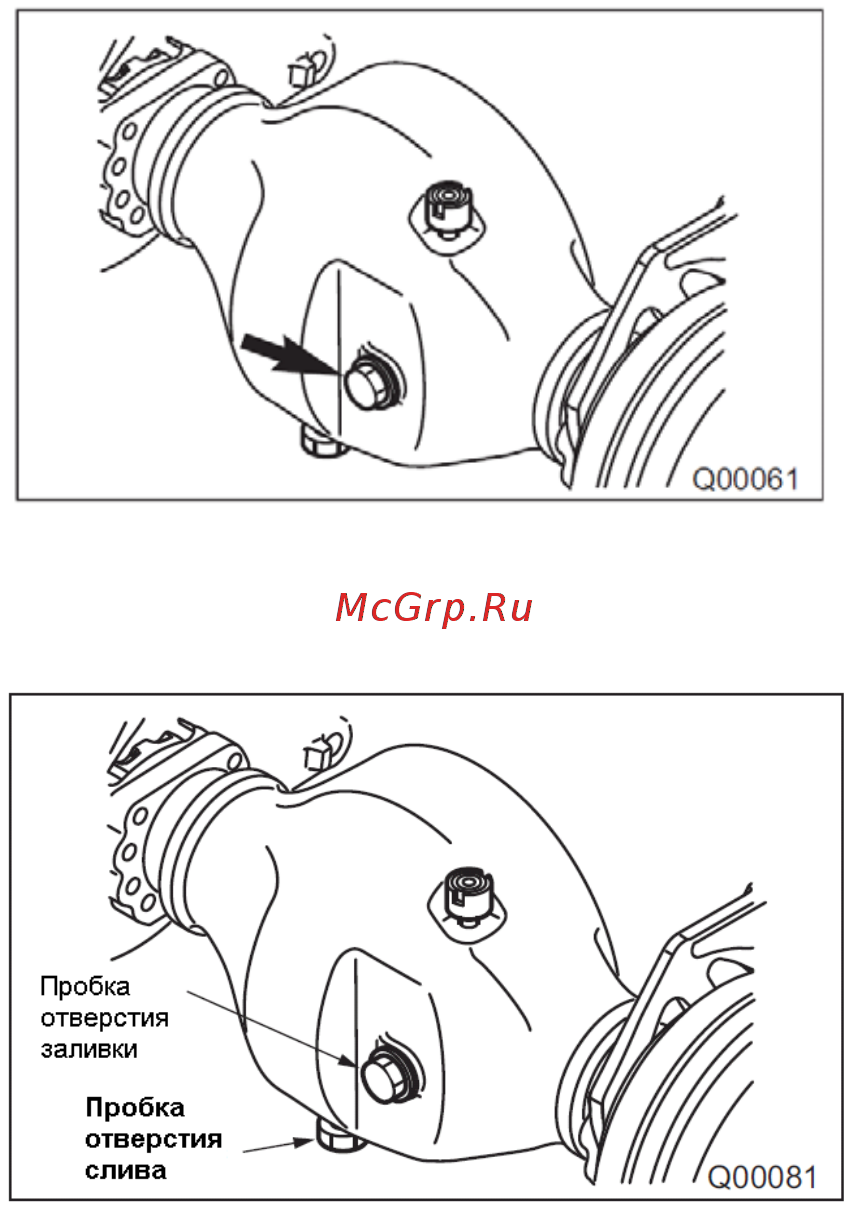

• Дифференциал
Проверка уровня масла
Припаркуйте погрузчик в месте, предназначенном для заправки. Опустите виды на пол до отказа. Приведите в действие стояночный
тормоз. Переведите рычаг направления движения в нейтральное положение. Заглушите двигатель и заблокируйте колёса.
1. Поднимите кронштейн подъёма так, чтобы обеспечить доступ к крышке заливного
отверстия.
2. Заблокируйте внутреннюю секцию мачты с помощью брусков, чтобы зафиксировать
кронштейн подъёма в поднятом положении.
3. Снимите крышку заливного отверстия. Поддерживайте уровень смазки на уровне
заливного отверстия.
4. Очистите и установите крышку заливного отверстия.
5. Удалите блокировку (бруски) Опустите кронштейн подъёма.
Добавление масла
1. Поднимите кронштейн подъёма так, чтобы обеспечить доступ к крышке заливного
отверстия.
2. Заблокируйте внутреннюю секцию мачты с помощью брусков, чтобы зафиксировать
кронштейн подъёма в поднятом положении.
3. Снимите крышки сливного и заливного отверстий.
4. Слейте масло. Очистите и установите крышку сливного отверстия.
5. Добавьте масло до уровня заливного отверстия.
6. Установите заливного отверстия на место.
7. Удалите блокировку (бруски). Опустите кронштейн подъёма.
