203
• Болты головки блока цилиндров и гайки трубопровода-коллектора: проверка
Проверьте затяжку всех болтов головки блока цилиндров и гаек трубопровода-
коллектора при помощи тарированного ключа.
• Холостой ход двигателя: проверка
Убедитесь в том, что частота холостого хода двигателя составляет около 700 об/мин для бензинового двигателя и 770 об/мин для
дизельного двигателя.

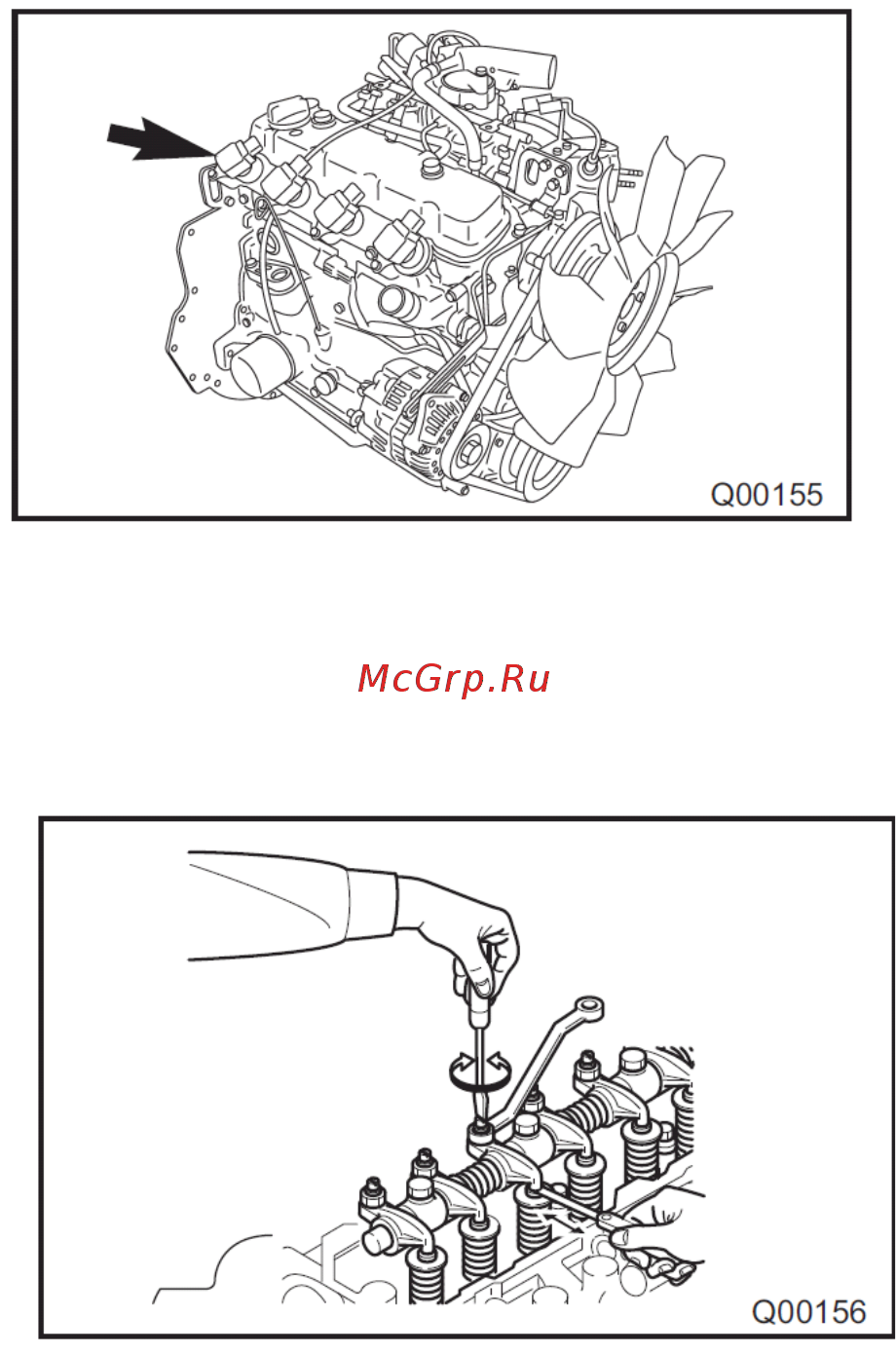

• Впускной и выхлопной клапан: проверка просвета
Проверьте просвет впускного и выхлопного клапана при помощи измерителя толщины.
1. Отрегулируйте зазор поворотом винта
в ту или иную сторону до надлежащей
толщины (0,25 мм).
2. После регулировки зазора затяните фиксирующую гайку и снова проверьте
величину зазора.
• Смола в испарителе: проверка и слив
Проверьте смолу в испарителе на предмет загрязнения.
• Форсунка впрыска (для двигателя на сжиженном газе): проверка
Проверьте форсунку впрыска на предмет утечки масла и повреждений.
