h1 - Высота с опущенной мачтой
h2 - Стандартная высота подъёма вил без подъёма каретки
h3 - Высота подъёма
h4 - Высота с поднятой мачтой
h5 - Полная высота подъёма вил без подъёма каретки
Q - Номинальная грузоподъёмность
с - Положение центра тяжести

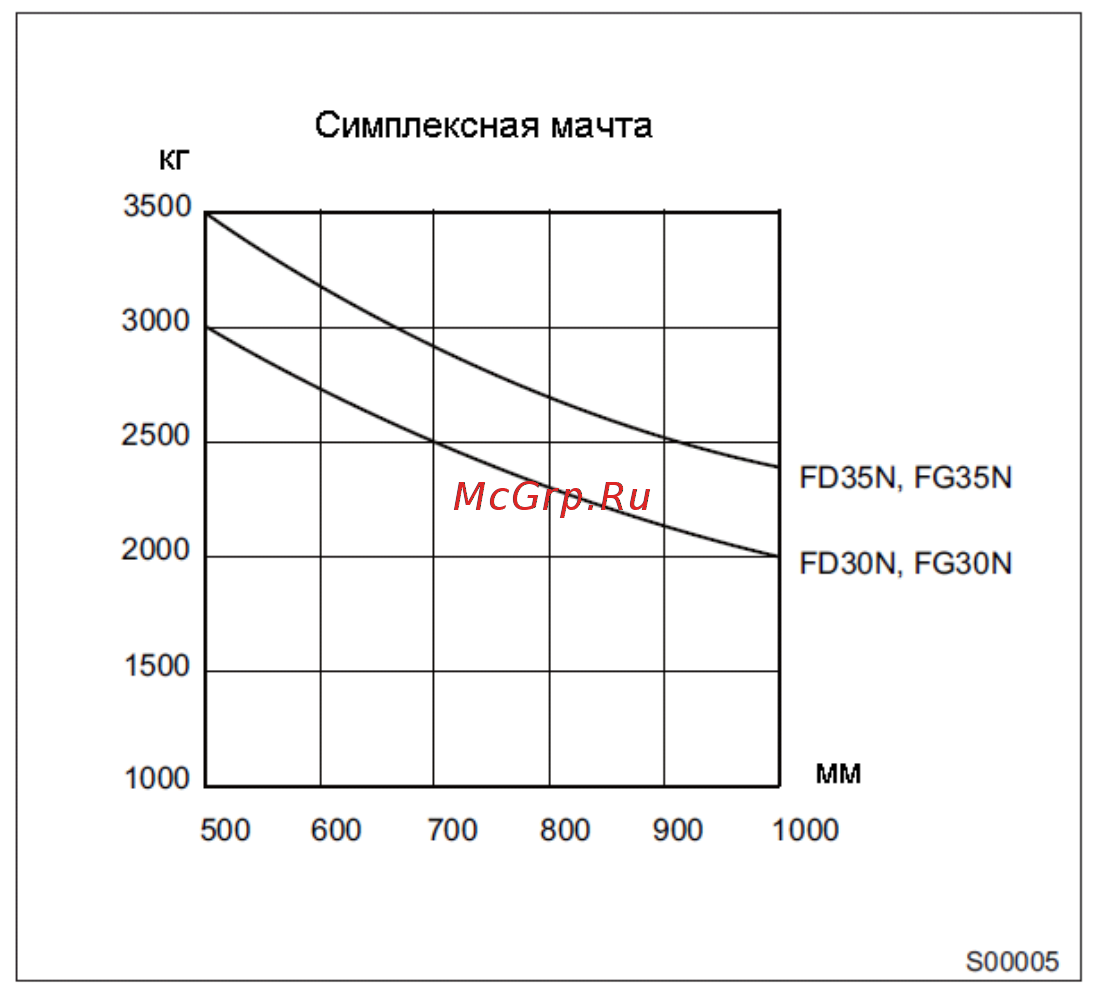

• Значения грузоподъёмности при различных положениях центра тяжести груза
(модели грузоподъёмностью от 3-х до 3,5 тонн)
