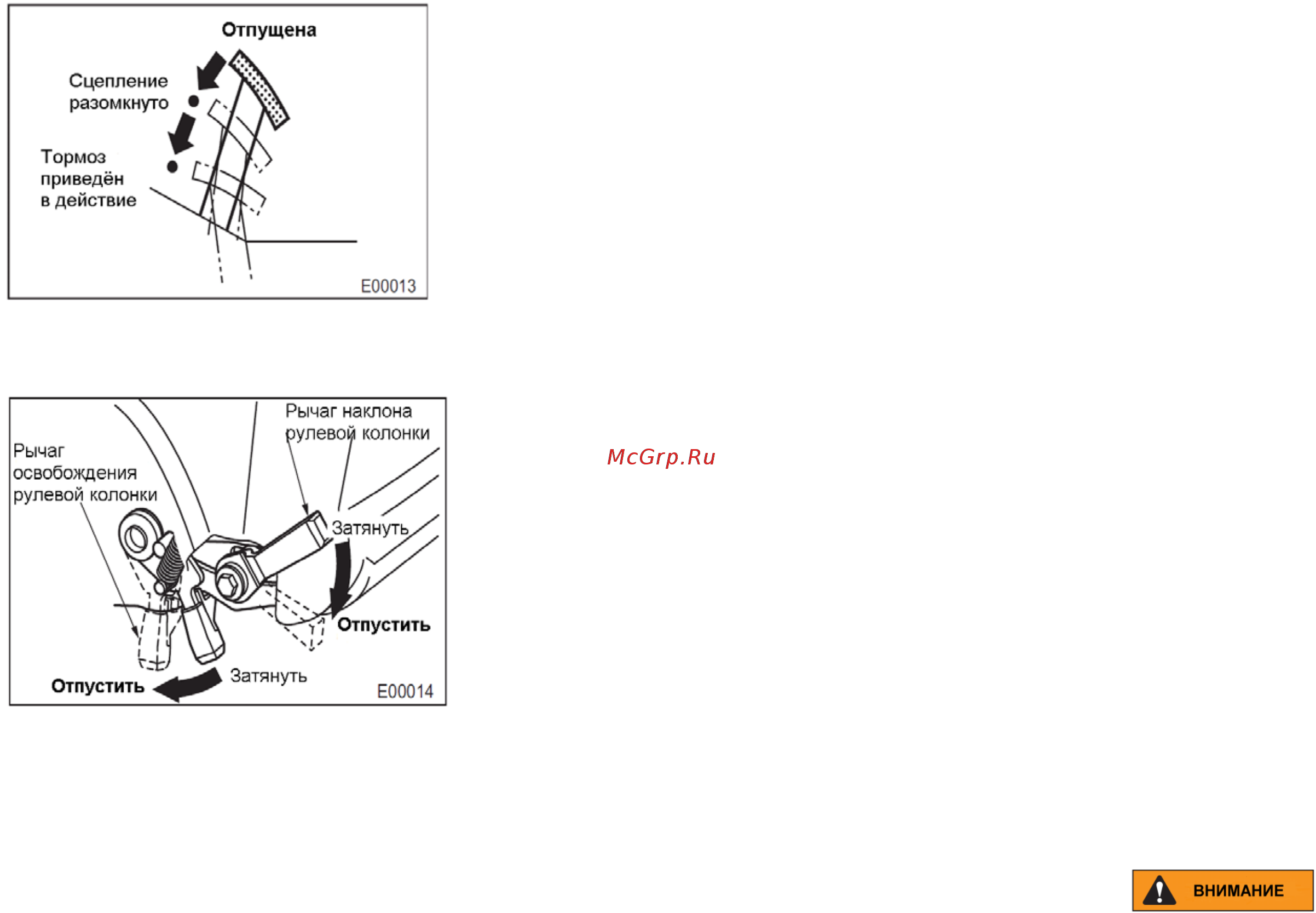

• Педаль точного перемещения
Нажимая на эту педаль, можно добиться медленного перемещения машины, не
меняя оборотов двигателя.
При полном нажатии на педаль рычаг переключатель направления движения
переходит в нейтральное положение и приводится в действие тормоз.
• Рычаг наклона рулевой колонки
Рычаг наклона рулевой колонки позволяет регулировать её наклон как удобно оператору.
Регулировка положение рулевой колонки
1) Освободите рычаг наклона рулевой колонки.
2) Возьмитесь за рулевую колонку и установите её в нужное положение.
3) После регулировки зафиксируйте рычаг наклона рулевой колонки.
Рычаг освобождения рулевой колонки
Чтобы облегчить вход на машину и уход с неё, отпустите рычаг освобождения
рулевой колонки и наклоните рулевую колонку вперёд по ходу машины.
Заняв рабочее место оператора, наклоните рулевую колонку в направлении сиденья
оператора и убедитесь в том, что она автоматически зафиксирована. Она вернётся в то
положение, котором она была до ухода оператора с машины.
Это рычаг также используется для открывания и закрывания капота двигателя.
• Для регулировки наклона рулевой колонки остановите машину в безопасном месте. Попытка регулировки при
движении машины может привести к несчастному случаю.
• Убедитесь в том, что рулевая колонка надёжно закреплена.
