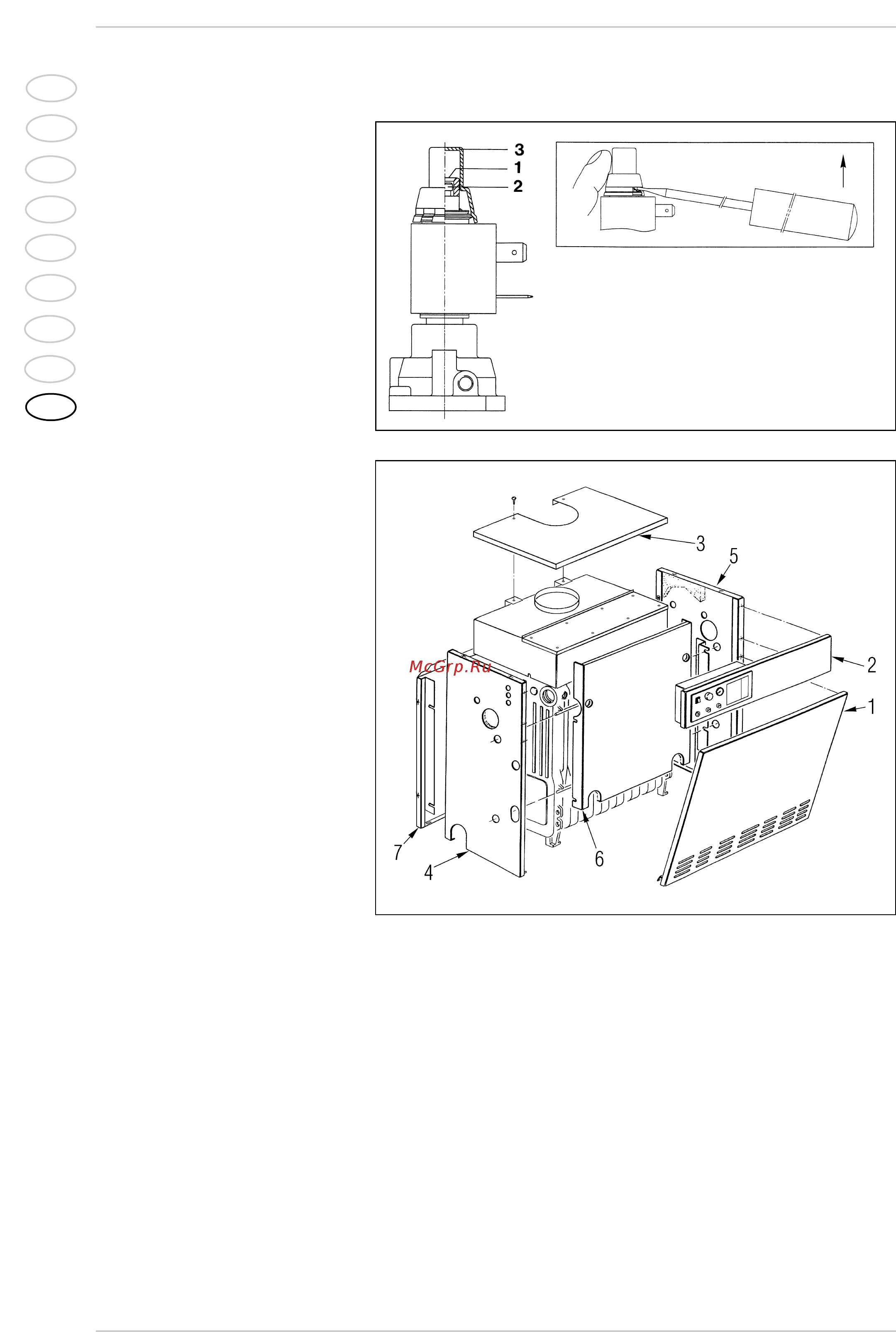

4.3 РЕГУЛИРОВКА ГАЗОВОГО
КЛАПАНА “VR 420 PB”
Регулировка номинального давления
газового клапана, установленного на
модели “RMG 110 Mk.II”, проводится
фирмой SIME во время производства
оборудования, и поэтому ее изменение не
рекомендуется.
Менять параметры давления разрешено
только в тех случаях, когда происходит
переход от одного вида топлива (газ метан) к
другому (газ бутан или пропан).
Данная операция обязательно должна быть
проведена специально подготовленным
персоналом, в случае невыполнения этого
условия будет потеряно право на гарантийное
обслуживание. Как только будет окончена
регулировка давления, следует опечатать
регуляторы.
В ходе установки давления необходимо
следовать предписанному порядку, регулируя
сначала максимальное давление, затем
минимальное.
4.3.1 Установка максимального
давления (Чертеж11/а)
Присоединить манометр к отборнику,
установленному на коллекторе горелок,
включить котел и дождаться стабилизации
давления, отмеченного на манометре.
Сравнить полученные данные с показателями
давления таблицы 1.
Если необходимо внести изменения, ключом
8мм нужно повернуть гайку регулировки
максимального давления в направлении по
часовой стрелке для повышения давления, в
направлении против часовой стрелки для
понижения давления.
4.3.2
Установка минимального давления
(Чертеж11/а)
Выключить котел и отключить подачу питания
на катушку. Включить котел и дождаться
стабилизации давления, отмеченного на
манометре. Сравнить полученные данные с
показателями давления таблицы 1.
Если необходимо внести изменения,
используя плоскую отвертку нужно повернуть
винт регулировки минимального давления в
направлении по часовой стрелке для
повышения давления, в направлении против
часовой стрелки для понижения давления. По
окончании установки нужно включить подачу
питания на катушку и установить колпачок на
прибор.
4.4 ПЕРЕХОД НА ДРУГОЕ ТОПЛИВО
(ДРУГОЙ ГАЗ)
Для того, чтобы перейти на бутан (G30) или
пропан (G31) необходимо заменить сопла
главной горелки на комплект других сопел
(комплект поставляется только по заказу
клиента), во избежании блокировки котла при
неразогретом запуске, следует установить на
клапан адаптор код 6248301 (5 Чертеж 10).
Для регулировки отопительной мощности
следует обратиться к пунктам 4.2 и 4.3
настоящего пособия.
Как только будет окончена регулировка
давления, следует опечатать регуляторы.
При окончании операции рекомендуется
наклеить на внешнее покрытие котла этикетку
с указанием действующего газа (этикетка
поставляется в специально запрашиваемом
комплекте).
ПРИМЕЧАНИЕ: После сборки все газовые
соединения должны быть испытаны на
герметичность, для этого можно
использовать мыльный раствор или
специальные вещества. Необходимо
избегать открытого огня.
Переход на другой газ должен быть
осуществлен специально подготовленным
персоналом.
4.5 РАЗБОР ВНЕШНЕГО ПОКРЫТИЯ
Для демонтирования котла нужно осуществить
следующие операции (Чертеж 12):
–
Снять переднюю панель (1), нажав на уголки.
– Для снятия крышки (3) следует отвинтить
два винта, присоединяющих ее к дымоходу.
– Убрать панель контроля (3).
– Снять левую боковую панель (4), отвинтив
гайки, которые прикрепляют ее к тягам.
– Та же операция должна быть проведена
для снятия правой боковой панели (5).
– Убрать внутреннюю панель (6), потянув ее
на себя.
– Отвинтить гайки, удерживающие заднюю
панель (7).
4.6 ЧИСТКА И УХОД
Чистка и общий контроль котла обязательно
124
IT
ES
PT
GB
FR
BE
GR
RO
RUS
ПЕРЕЧЕНЬ:
1 Гайка регулировки максимального давления
2 Винт регулировки минимального давления
3 Колпачок
Чертеж 12
Чертеж 11/a
