1.1 ВВЕДЕНИЕ
Котлы “RMG Mk.II” являются генераторами
горячей воды и относятся к установкам средней
мощности. Генераторы спроектированы в
согласии с директивами европейского союза
90/396/CEE, 89/336/CEE, 73/23/CEE, 92/42/CEE и
европейской нормой EN 656.
Котлы могут работать как на природном газе и
на бутане (G 30), так и на пропане (G 31).
Для правильной установки и отличного
функционирования оборудования следует
придерживаться инструкций, приведенных в
этом руководстве.
ПРИМЕЧАНИЕ:
Первый запуск должен быть осуществлен
специально подготовленным персоналом.
1 ОПИСАНИЕ ОБОРУДОВАНИЯ
1.2 РАЗМЕРЫ
PD
475
S
L
A
75
R
G
M
195
1000
65
485
665

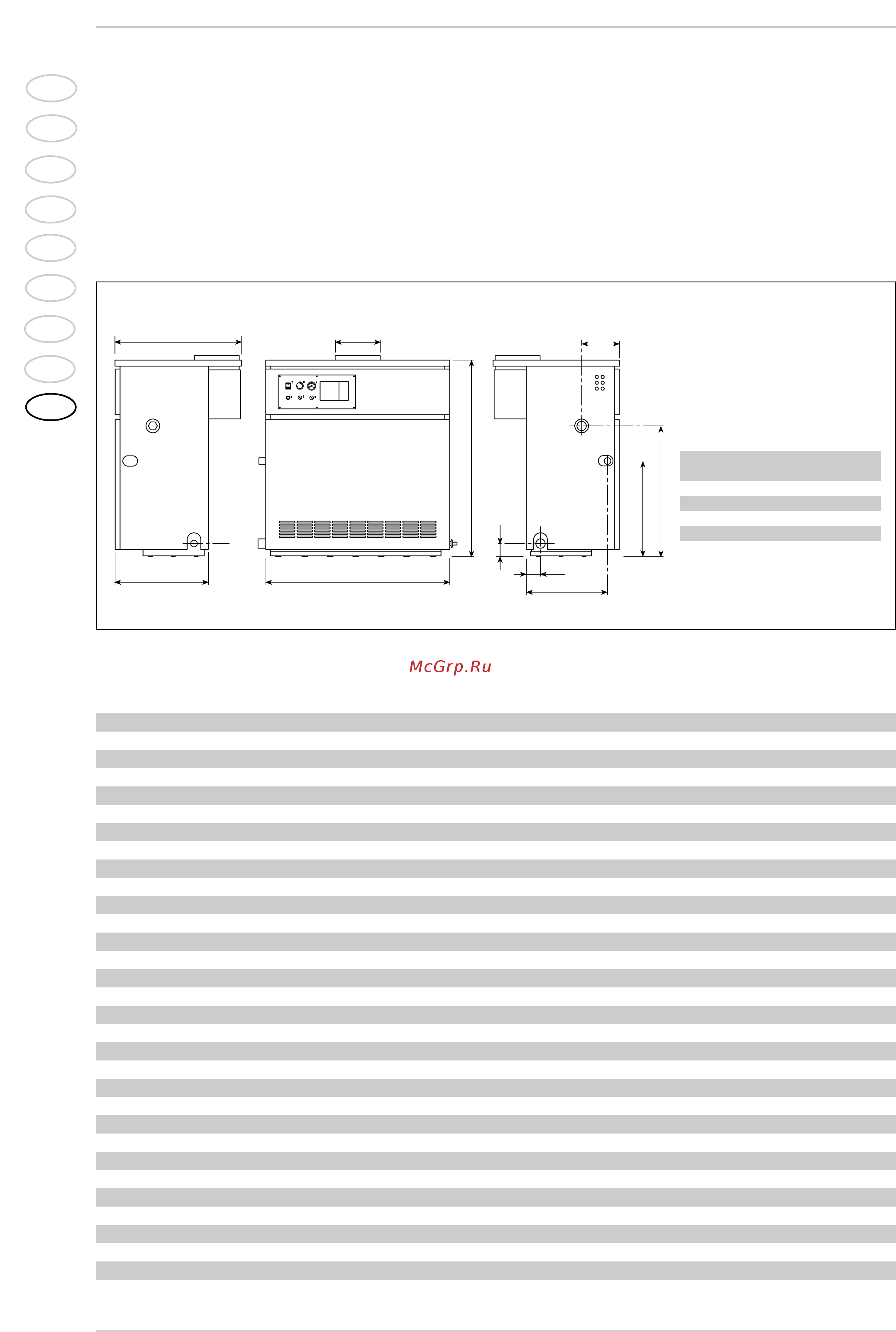

Чертеж 1
R
Диаметр возвратной трубы 1
1
/
2
”
M Диаметр поставляющей трубы 1
1
/
2
”
G Диаметр газовой трубы 1”
S Слив бойлера 3/4”
LDPA
мм ø мм мм мм
70 Mk.II 840 180 645 415
80 Mk.II 940 180 645 415
90 Mk.II 1040 200 645 415
100 Mk.II 1140 225 645 415
110 Mk.II 1240 250 670 400
1.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
70 Mk.II 80 Mk.II 90 Mk.II 100 Mk.II 110 MK.II
Номинальная тепловая мощность кВт 49,1-70,1 56,0-78,7 63,0-90,0 69,9-98,6 74,7-107,9
Теплоотдача кВт 54,5-77,9 62,2-87,4 70,0-100,0 77,7-109,5 85,5-120,5
Количество чугунных секций n° 8 9 10 11 12
Потребляемая энергия Вт 16 16 16 16 69
Максимальное рабочее давление Бар 4 4 4 4 4
Давление при пробных испытаниях Бар 6 6 6 6 6
Объем воды л25 28 31 34 37
Категория II2H3+ II2H3+ II2H3+ II2H3+ II2H3+
Тип B11BS B11BS B11BS B11BS B11
Температура дыма °C 158 160 160 144 140
Выброс дыма кг/час 170 180 230 287 330
Максимальная температура °C 95 95 95 95 95
Диапазон регулировки нагрева °C 40÷85 40÷85 40÷85 40÷85 40÷85
Основные газовые сопла
Количество n° 7 8 9 10 11
Метан ø мм 2,95 2,95 2,95 2,95 2,95
G30 - G31 ø мм 1,70 1,70 1,70 1,70 1,70
Расход газа*
Метан м
3
/час 8,2 9,2 10,6 11,6 12,7
Бутан (G30) кг/час 6,0 6,8 7,7 8,5 9,3
Пропан (G31) кг/час 5,9 6,7 7,6 8,3 9,1
Давление газа в горелках
Метан мБар 4,5 - 9,3 4,6 - 9,1 4,7 - 9,3 4,7 - 9,3 4,6-9,3
Бутан (G30) мБар 12,2 - 25,2 12,3 - 25,4 12,0 - 25,1 12,5 - 25,1 12,6-25,6
Пропан (G31) мБар 16,4 - 32,6 16,1 - 30,2 15,6 - 30,0 16,6 - 32,7 16,6-34,3
Давление подачи газа
Метан мБар 20 20 20 20 20
Бутан (G30) мБар 30 30 30 30 30
Пропан(G31) мБар 37 37 37 37 37
Вес кг 238 266 294 322 350
* Расход газа предполагается в стандартных условиях при тепломощности 15°С-1013 мБар.
