Установка котла предполагается
стационарной и должна обязательно
осуществляться специализированной
фирмой, как это указано в законе 46/90,
следуя всем инструкциям и предписаниям
данного руководства. Кроме того следует
придерживаться предписаний пожарной
охраны и газовой инспекции, как указано в
законе 10/91 о городском регламенте и в DPR
412/93.
2.1 КОТЕЛЬНАЯ
Котлы “RMG Mk.II” мощностью выше 35 кВт
должны быть размещены в техническом
помещении по размерам и характеристикам
следующем норме DM 12/04/96 74
"Противопожарные правила для
проектирования, постройки и использования
теплового оборудования с газовым питанием".
Высота помещения котельной должна
соответствовать приведенной на Чертеже 3,
ее изменения зависят от общей тепловой
мощности котла. Минимальное расстояние
между стенами помещения и внешними
панелями котла (правая, левая и задняя
сторона) не может быть менее 0,60 м.
Разрешено размещение нескольких аппаратов
в одном помещении при условии, что приборы
контроля и безопасности легко доступны. Для
свободной циркуляции воздуха в помещении
необходимо создать на внешних стенах
вентиляционные отверстия общей площадью
не менее 3000 см2, а в случае плотности газа
более 0.8 5000 см
2
(расчеты должны
соответствовать требованиям пункта 4.1.2
DM).
2.1.1 Установка оборудования
После доставки котла к месту монтажа и после
его распаковки, установку следует производить
в следующем порядке (Чертеж 3/а):
- убрать внешнюю панель;
- присоединить две монтажные скобы
(установленные на задней части котла),
фиксируя их прилагающимися винтами;
- в специальные отверстия в скобах
вставить две трубы 3/4”, осторожно
поднять котел и осуществить установку.
2.2 СБОРКА ОБОРУДОВАНИЯ
Перед началом сборки котла необходимо
пропустить воду по трубам, таким образом
очищая трубопровод от возможных
загрязнений, которые могут негативно

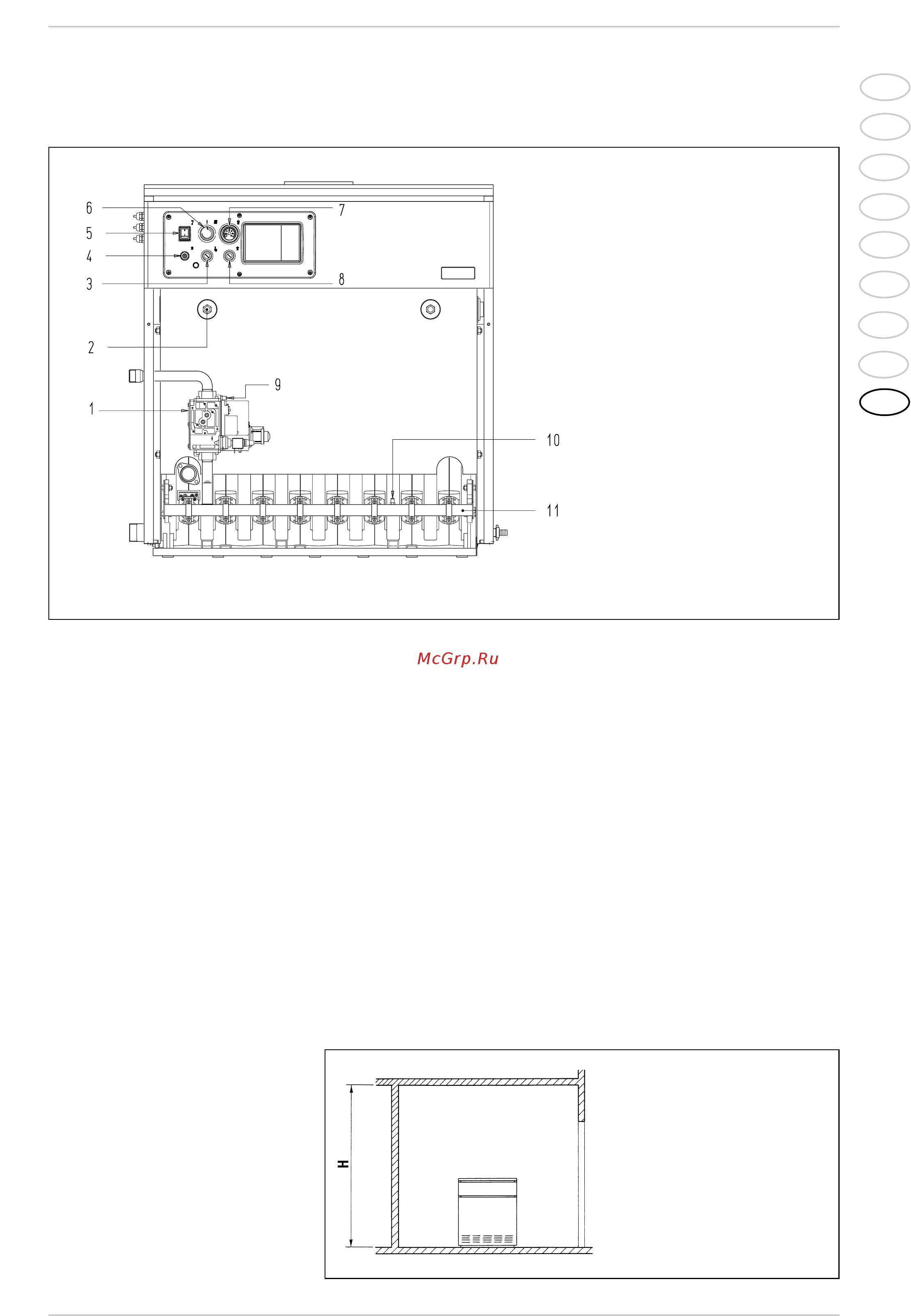

1.4 ОСНОВНЫЕ СОСТАВЛЯЮЩИЕ
ПЕРЕЧЕНЬ
1 Газовый клапан
2 Кожух 1/2”
3 Предохранительный термостат
4 Кнопка разблокирования аппарата
5 Общий выключатель
6 Ступенчатый регулирующий термостат
7 Термометр
8 Дымовой термостат
(модели “RMG 70-80-90-100 Mk.II”)
9 Отвод давления 1/8”
(модели “RMG 110 Mk.II”)
10 Отвод давления 1/8”
11 Коллектор горелок
2 УСТАНОВКА
Высота (Н) в зависимости от общей
тепловой мощности котла:
не более 116 кВт: 2,00 м
от 116 кВт до 350 кВт: 2,30 м
от 350 кВт до 580 кВт: 2,60 м
свыше 580 кВт: 2,90 м
Чертеж 2
Чертеж 3
